Agilent E3238S無線電信號監測系統
名稱：網絡分析測試儀
品牌：
型號：
簡介：Agilent E3238S無線電信號監測開發系統強大的信號監測和收集系統可以加速檢測未知的和持續時間較短的無線信號 極快的寬帶搜索和高分辨率 包括四種頻率范圍： - 100 kHz 至 32 MHz - 20 MHz 至 2.6 GHz ...
申請服務
- 產品介紹
Agilent E3238S無線電信號監測開發系統強大的信號監測和收集系統可以加速檢測未知的和持續時間較短的無線信號
• 極快的寬帶搜索和高分辨率
• 包括四種頻率范圍：
- 100 kHz 至 32 MHz
- 20 MHz 至 2.6 GHz
- 20 MHz 至 6 GHz
- 100 kHz 至 26.5 GHz
• 優化的信號檢測工具，只提供與用戶感興趣的信號
Agilent E3238S無線電信號監測開發系統有關的數據
- 多種搜索模式━F1-F2、定向搜索、注視法（Stare）
- 先進的能量閾值━電平、噪聲導引（Noise-Riding）、環境閾值
- 監測工具簡化了對頻譜監測結果的分類
- 靈活的告警和調度功能，便于啟動大量任務
• 無需編程即可重新配置信號檢測
• 可以選用低成本的下變頻器通道進行窄帶信號處理
• 能夠將時間和頻率快照記錄到存儲器
• 可選的同時多通道窄帶記錄功能
Agilent E3238S無線電信號監測開發系統使用寬帶步進 FFT 技術，在保持高分辨率和寬動態范圍的同時實現極快的掃描。其最佳HF系統配置是使用E1437A 20 MHz ADC和WJC9119調諧器。Agilent E3238S無線電信號監測開發系統具有2.6GHz/s掃描率，15kHz RBW，110dB動態范圍，因而能找到隱匿于較大信號附近的小信號。對于VHF/UHF量程，新的E2730A 20-2700 MHz調諧器和E1439A 95 MSa/sec ADC在17kHz RBW提供7GHz/s掃描率和36MHz的凝視帶寬。因而絕不會丟失異常信號。其它VXI和外部調諧器可用于HF/VHF/UHF和微波頻率。并能集成至系統中。由E3238S系統硬件控制。
Agilent E3238S無線電信號監測開發系統通用的超高速搜索技術，包括自動的新能量檢測算法可快速識別和記錄信號。當新能量達到用戶識別判據，例如幅度、帶寬和頻譜形狀時，就能自動采取行動。這些行動包括通知操作者、記錄寬帶信號，或把信號傳到另一接收器。也可把信號傳到VXI DSP模塊，以進行數字下轉換、解調和信號抽取，用戶的這一切工作都可使用高級編程工具選件ASH進行編程。
•使用高分辨率分析的高速掃描
•在防御環境中查找異常信號的搜索工具
•適應您工作需要的靈活用戶界面
•有效搜索和捕獲的手動和自動功能
• 激活軟件升級服務
Agilent E3238S無線電信號監測開發系統經過優化，可在高分辨率條件下進行高速射頻頻譜搜索，比傳統的掃頻分析儀快許多倍。例如，傳統的掃頻分析儀在 2 kHz RBW 條件下進行 1 GHz 寬度的頻譜搜索需要 5 分鐘；而 E3238S/N6820E 只需 250 毫秒即可完成此類掃描，速度提高了100 倍以上。在高分辨率下，更快的掃描速度將能夠找到更多斷續且持續時間較短的信號。對于管理測試范圍或頻譜的人員來說，這種系統不僅能夠找到比傳統分析儀更多的間歇干擾的發射機，而且能夠發現那些意外的能量。此外，E3238S/N6820E 系統可以檢測到 EMI 輻射的細微變化，而無需使用屏蔽室。
它還使用一系列出色的信號檢測工具高效地對頻譜數據進行分類，以發現感興趣的信號。E3238S/N6820E 可以只針對您使用這些強大的工具所定義的信號來選擇和記錄數據。首先，它只分析那些超過能力閾值的信號。這些信號將存儲在能量歷史信息庫中并進行更新。當您確定已經不再對某些舊信號感興趣之后，它還可以忽略這些信號。告警功能還可以將數據進一步減少為感興趣的信號，或者啟動各種其他任務。
E3238S/N6820E 系統可以非常靈活地從感興趣的信號中捕獲數據，從而隨時對數據采取相應措施和進行后期處理。在能量歷史信息庫中記錄了感興趣的信號之后，文件將被記錄為頻率數據或時間數據，以便進行深入分析。信號數據可能是數據快照或窄帶記錄。該系統可以進行低成本窄帶信號處理，并可以使用數字下變頻器（DDC）硬件記錄多通道同時時域數據。窄帶記錄選件和音頻輸出選件都使用DDC 硬件來捕獲信號的窄帶數據。音頻輸出軟件將對感興趣的信號進行下變頻，并播放解調后的音頻。對信號數據進行后期分析時，最常用的獨立信號分析和回放工具是N6829A 音頻播放器軟件或 89601A矢量信號分析軟件。
借助通用的信號檢測能力，您無需編程即可進行重新配置，并可收集最新的無線數據。您可以在系統運行過程中從數據庫提取信號進行檢測和/或更改參數。這種靈活和強大的工具可以輕松地進行改造，以便檢測和記錄未來/新出現的信號。
E3238S/ N6820E 信號監測系統的監測工具可以將信息匯總到頻譜監測數據表中。與查找一個感興趣的信號相反，監測報告包括關于所有能量檢測和所有調制識別結果的信息。監測工具從 E3238S/N6820E能量歷史信息庫和信號數據庫中匯集這一信息。
由于信號監測系統有著多樣化的應用和組合，因此 E3238S/N6820E 即可以單獨操作，也可以輕松地集成到更大的系統中。N6820E 軟件支持多種天線和大量切換接收機。用戶可以使用開放編程環境將測向子系統集成到信號監測系統中。為了提高系統用戶的工作效率，您可以使用我們的開發軟件來定制圖形用戶界面和信號檢測工具。N6820E 可與其他應用軟件套接，使它們可以發送命令、查詢設置和接收數據。

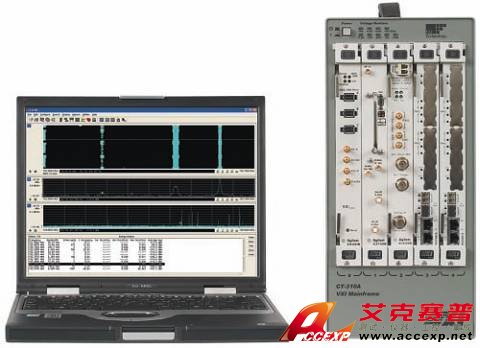

Agilent N6820E 軟件是 E3238S系統的一個組件，專門設計用于執行全局信號監測任務。E3238S/N6820E 信號監測系統包括硬件器件、軟件和系統集成功能，可構成一個完整的信號監測解決方案。
注意：Agilent E3238S無線電信號監測開發系統的出口受美國出口管理法限制。要取得美國政府的批準。
