首頁 > 產品展示 > 通用電子測試 > 網絡分析測試儀 >

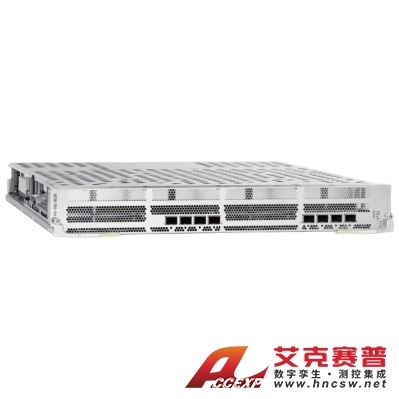

萬里眼 H1-10G-8S28 8端口數通網絡測試儀 10GE測試板卡

名稱：網絡分析測試儀

品牌：萬里眼

型號：H1-10G-8S28

簡介：萬里眼 H1-10G-8S28 8端口數通網絡測試儀 10GE測試板卡支持高性能SFP+ 端口，多速率SFP+ 端口與板卡邏輯深度融合，實現了GE/10GE/25GE 的全速率無縫切換，賦予10GE 測試板卡測試引擎前所未有的靈活性與適應性...

國家高新技術企業
科技創新小巨人
ISO9001認證

申請服務

獲取報價 申請演示保修/維修/計量校準等服務

產品介紹

萬里眼 H1-10G-8S28 8端口數通網絡測試儀 10GE測試板卡支持高性能SFP+ 端口，多速率SFP+ 端口與板卡邏輯深度融合，實現了GE/10GE/25GE 的全速率無縫切換，賦予10GE 測試板卡測試引擎前所未有的靈活性與適應性。

主要特性

■ 超強的端口流量發送

單端口發送流高達32k，支持幀長度按遞增、遞減和隨機跳變模式變化。

■ 強大的端口流量分析

支持豐富的端口流分析功能，單端口具有512MB 的抓包存儲空間。

■ 超低的時延測試精度

具有行業領先的2.5ns 的時延精度，精準測量微秒級超低時延，滿足低時延場景的測試需求。

應用場景

萬里眼 H1-10G-8S28 8端口數通網絡測試儀 10GE測試板卡能夠全面評估各類網絡設備的核心性能與協議兼容性，其主要應用于以下關鍵測試對象，確保網絡的穩固與高效：

■ 路由 / 交換芯片

精準驗證芯片級別的數據包轉發能力，包括吞吐量、時延、轉發速率等關鍵指標，為路由/ 交換設備的性能優化提

供堅實數據支撐。

■ 路由器 / 交換機

全面測試路由器與交換機的網絡連通性、路由表容量、最大連接數及丟包率，確保設備在網絡中高效穩定運行，并

驗證其支持的高級路由協議功能。

■ 基站以太網接口

針對5.5G/6G 等高速通信網絡基站，驗證其以太網接口的帶寬利用率、時延控制、丟包表現，助力構建低延遲、高

可靠的無線通信網絡。

■ 服務器的 CPU/GPU以太網卡

深度剖析服務器級網絡接口的傳輸性能，包括吞吐量、CPU/GPU 協同處理效率，以及在網絡負載下的穩定性與可靠

性，為數據中心與云計算環境提供強有力的網絡支持。

主要特性

■ 多樣化接口速率

兼容SFP、SFP+、SFP28、QSFP+、QSFP28、QSFP56、QSFP-DD 等多種高速率接口標準。

■ 端口獨立分配與管理

支持用戶按需分配獨立端口，各端口間獨立運作，同時允許用戶并發使用多個端口。

■ 前沿接口兼容性技術

支持最新光模塊與光纖連接技術，保持測試設備與行業標準同步。

■ 無縫在線速率切換

實現接口速率即時在線調整，切換過程互不干擾。

■ 精準報文捕獲

提供多樣捕獲源、靈活模式、多模板預置及組合過濾條件，精準定位網絡故障。

■ 綠色節能端口設計

專注節能減排，12*400GE 測試板卡功耗為1500W，較市場同類產品顯著降低，有效降低長期測試成本。

技術規格

規格	H1-10G-8S28	H1-10G-20S28
端口數量	8	20
端口類型 / 速率	SFP28/25Gbps、SFP+/10Gbps、SFP/1Gbps
調速范圍	起始速率 10Kb/s 到端口線速
端口調速	ー端口獨立調速，支持流控和動態調速 — 最小調速單位支持百分比 Percent(%)、Packets/s(pps)、bps、Kbps、Mbps、Gbps 和 L2 Rate(bps) 之間的相互換算
發送模式	所有端口相互獨立，支持 Single Burst、Multi Burst、Timed Burst、Continuous Multi Burst、 Continuous 和 Random Continuous 等模式
幀長度（CRC）	64byte ～ 10240byte
流構造	支持線速構造測試流，支持完全自定義報文插入功能ー流數量：每個端口支持 32K 條流ー長度跳變：支持長度遞增、遞減、IMIX 和隨機模式，可配置隨機跳變初始值ー跳變器：每條流最大支持 6 個 32 位的跳變器，可應用在包中任意位置，可應用于 IP、MAC、 VLAN ID 和 MPLS Label 等跳變 — L2：支持 EthernetII、EtherSnap、802.3Raw、802.2、ARP、VLAN、MPLS、LACP、 PPPoE、Trill、FCoE — L3：支持 IPv4、IPv6、ICMPv4、ICMPv6、IGMP、VXLAN、GRE、OSPF、PIM、MLD — L4 ～ L7：TCP、UDP、SCTP、RTP、GTP ー自定義報文：支持自定義報文ー凈荷背景數據：循環、遞增、遞減、隨機和自定義ー測試域：帶測試域和不帶測試域ー造錯：支持 FCS 造錯、L3/L4 校驗和造錯、L2/L3/L4 長度造錯
統計分析	ー基于端口：支持超 50 種端口級實時統計數據，包括收發幀 / 字節 / 速率、測試幀、協議幀、控制幀、錯誤幀、時延、抖動等ー基于流：支持超 30 種流級實時統計數據，包括收發幀 / 字節 / 速率、錯誤幀、時延、抖動、實時丟包等 — 基于業務：支持 StreamBlockGroup 級和 StreamBlock 級實時數據匯聚分析
報文捕獲	ー每端口提供觸發模式和匹配模式抓包，用戶可配置觸發和匹配的類型及邏輯組合ー每端口存儲空間為 512MB
時延精度	2.5ns
測試套	支持 RFC2544 測試套和敏捷測試
協議仿真	— 接入?yún)f(xié)議：PPPoE、PPPoL2TP、DHCPv4/v6、L2TPv2/v3、IPv6 SLAAC — 路由協議：ISIS、OSPFv2/v3、BGP、BFD — MPLS 協議：LDP、LDP VPLS、MPLS IP VPN、EVPN MPLS — SDN 協議：PCEP — SR/SRv6：SR/SRv6 BE、SR/SRv6 TE Policy、EVPN over SRv6 — 交換協議：LACP、靜態 VXLAN、EVPN VXLAN Overlay — 組播協議：IGMP、MLD、PIM
面板指示燈邏輯	ー指示燈支持指示 10GE 和 25GE 速率，GE 速率時指示燈滅ー出廠的測試板卡首次上電時，指示 10GE 速率ー測試板卡升級或重啟后，指示燈狀態保持不變，即與升級或重啟前的狀態一致
