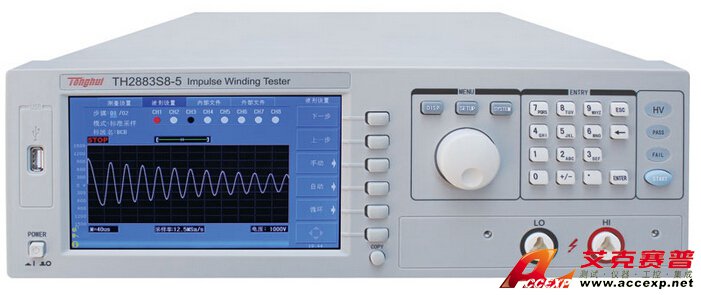

同惠 TH2883S8-5 脈沖式線圈測試儀
名稱：電磁測試儀
品牌：
型號：
簡介：同惠 TH2883S8-5 脈沖式線圈測試儀是同惠研發的最新脈沖式線圈測試儀產品線。同惠 TH2883S8-5 脈沖式線圈測試儀成為業界首家可完整提供低壓30V到高壓10kV，單通道到多通道系列線圈測試儀解決方案的提供商。同惠 TH2883...
申請服務
- 產品介紹
同惠 TH2883S8-5 脈沖式線圈測試儀是同惠研發的最新脈沖式線圈測試儀產品線。同惠 TH2883S8-5 脈沖式線圈測試儀成為業界首家可完整提供低壓30V到高壓10kV，單通道到多通道系列線圈測試儀解決方案的提供商。同惠 TH2883S8-5 脈沖式線圈測試儀采用當前主流的32bit CPU和高密度SMD貼裝工藝，65k色的7寸寬屏TFT顯示器。操作功能簡潔易用，顯示界面清新亮麗。100V-5000V脈沖電壓，最大4通道掃描測試，最高20個測試步驟，高達 200Msps的采樣率，6k Bytes的存儲深度，讓您的測試“無微不至”。同惠 TH2883S8-5 脈沖式線圈測試儀標準樣本平均的使用，消磁脈沖的施加，高帶寬模擬信號采集電路，高保真電暈的提取以及非破壞性測試的開啟…… ，每項技術、每處細節的研發與創新無不體現著同惠人的“以顧客為中心，與您共享科技未來”的設計理念。同惠 TH2883S8-5 脈沖式線圈測試儀標配USB Host、RS232C、USB Device和LAN接口，既方便您圖形的快速保存，又方便您遠程的隨意掌控。以下是長沙艾克塞普儀器設備有限公司為您介紹同惠 TH2883S8-5 脈沖式線圈測試儀的性能特點和技術參數，如有疑問，請聯系長沙艾克賽普儀器儀表公司www.home-e.net.cn，聯系電話：0731-84284278 84284378。
同惠 TH2883S8-5 脈沖式線圈測試儀的性能特點:
■ 業界首家可完整提供低壓30V到高壓10kV，單通道到多通道（最大8通道）系列線圈測試儀解決方案的提供商
■ 首臺符合LXI標準的線圈測試儀
■ 100V到5000V寬范圍脈沖電壓
■ 4通道、8通道兩張型號供客戶自由選擇
■ 每通道可獨立編程控制為高端、低端或者關閉
■ 最高可添加20個測試步驟
■ 65k色7” TFT 寬屏顯示
■ 200Msps的波形采樣率
■ 最大6次/秒的測試速度
■ 6k Bytes的存儲深度
■ 高帶寬模擬采集電路，可完全真實反映電暈波形
■ 高保真電暈提取算法（專利技術）
■ 四種波形比較判定方法
■ 儀器參數自動保存
■ 電壓、時間及頻率的測量
■ 波形的放大、拉伸與移動,使您看得更精準
■ 多樣本平均，可進行32個標準波形的平均處理
■ 破壞性測試為您選擇合適測試電壓
■ 消磁脈沖的施加，保證測試波形一致
■ 不同用戶權限的登陸，便于您的管理
■ 20組儀器文件可供存儲并自動加載
■ 屏幕信息快存于U盤 (COPY鍵)
■ 通過U盤自動升級系統固件
■ 中英文可選操作界面
■ 四種可選的顯示界面效果
■ 腳控接口用于簡便快速的測量
■ Handler接口用于可實現聯機操作
■ RS232C、USB Device和LAN實現遠程控制
同惠 TH2883S8-5 脈沖式線圈測試儀的技術數據：
| 型號 | TH2883S8-5 | |
| 脈沖電壓 | 100V-5000V | |
| 10V步進 | ||
| 電壓精度 | ±(5%設定 +15V) | |
| 讀回精度 | ±(5%實際 +15V) | |
| 掃描通道數 | 8 | |
| 電感測試范圍 | ≥10uH | |
| 脈沖能量 | 最大0.25焦耳 | |
| 測量速度 | 6次/秒（單通道、單步驟） | |
| 施加脈沖數 | 最大到32個 | |
| 輸入阻抗 | 5MΩ | |
| 顯示器 | 800x480點65k色TFT, 波形顯示范圍600x256 | |
| 波形采集 | 采樣率：最高200Msps，8級可調 | |
| 分辨率：8 Bits | ||
| 存儲深度：6k Bytes | ||
| 樣本平均：1-32 | ||
| 判定方法 | .面積比較 | |
| .面積差比較 | ||
| .電暈放電 | ||
| .相位差比較 | ||
| 波形測量 | 波形的電壓、波形的頻率、波形的時間 | |
| 觸發方式 | 手動觸發、外部觸發、總線觸發、內部觸發 | |
| 判別輸出 | Pass/Fail顯示，LED燈顯示，蜂鳴器報警 | |
| 測量統計 | 具有測量結果的統計功能 | |
| 存儲器 | 儀器內部可以存儲20組標準波形和儀器設置，也可以使用U盤作為外部存儲器 | |
| 接口 | Handler,RS232C,USB Device,USB Host,Lan | |
| 電源 | ||
| 供電電源 | 220V ±10% 50Hz/60Hz ±5% | |
| 電源功耗 | ≤200VA | |
| 通用條件 | ||
| 工作 | 溫度 | 0℃ - 40℃ |
| 環境 | 濕度 | ≤75% R.H. |
| 安全和電磁兼容 | IEC61010-1：2001，IEC61326-2-1：2005 | |
