AV2432 微波功率
名稱：電磁測試儀
品牌：
型號：
簡介：AV2432 微波功率計是基于數字信號處理技術的新一代檢波二極管式功率計。其中AV2432是單通道微波功率計，AV2433是雙通道微波功率計。內置50MHz功率掃描校準源可對功率計進行功率溯源和功率探頭自動線性校準。AV2432/AV243...
申請服務
- 產品介紹
AV2432 微波功率計是基于數字信號處理技術的新一代檢波二極管式功率計。其中AV2432是單通道微波功率計，AV2433是雙通道微波功率計。內置50MHz功率掃描校準源可對功率計進行功率溯源和功率探頭自動線性校準。AV2432/AV2433型微波功率計主機配置AV23200系列不同的功率探頭可實現連續波平均功率和峰值功率的精確測量?？赏ㄟ^主機前面板手動操作或后面板GPIB遠控操作完成功率探頭的校準和信號功率電平的測量。其卓越的性能完全滿足雷達、通訊、廣播電視等領域RF與微波功率的測量。
AV2432 微波功率計主要特點：
● 可配接連續波或峰值功率探頭
● 80dB動態范圍(對連續波探頭)
● 基于EEPROM的探頭校準因子
● 可配接大功率探頭(最大100W)
AV2432 微波功率計典型應用：
● 應用1：測量大功率(最大100W)
AV2432/AV2433微波功率計可配接多種大功率探頭，可分別測量最大5W、25W、50W、00W的微波功率。
● 應用2：用峰值探頭測量脈沖 3dB 帶寬等
脈沖帶寬及其他脈沖時間參數可以用AV2432/AV2433的相對測試功能和取樣延遲偏置控制來進行測量。典型的如：脈沖的3dB帶寬、10%到90%的脈沖上升時間等。
AV2432 微波功率計技術規范：
1 頻率范圍：10MHz～110GHz (視配置的功率探頭而定)
2 功率范圍：-60dBm～+50dBm (視配置的功率探頭而定)
3 顯示分辨率：對數模式下1dB～0.001dB， 線性模式下可顯示1～4位
4 零設置：優于±100pw
5 校準源：
5.1 頻率：50MHz±0.75MHz
5.2 功率準確度：±2%(取決于溯源的功率標準，若溯源于功率準確度為±0.5%功率標準，準確度可優于±1.2 %)
5.3 功率動態范圍：-30dBm～+20dBm
5.4 輸出連接器：N(f)
5.5 源駐波比：1.08

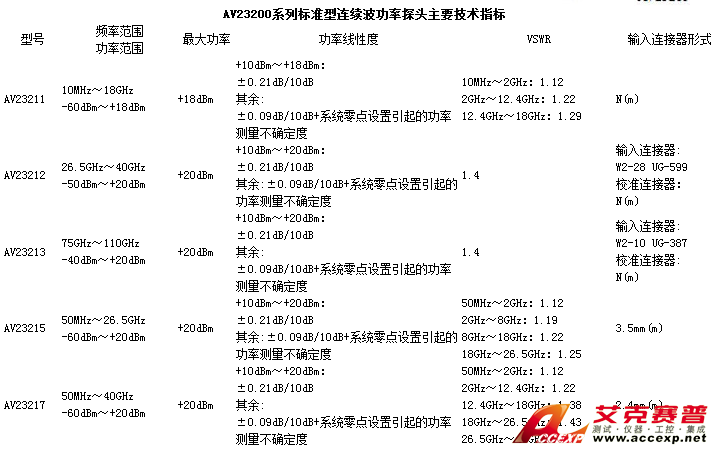

6 系統功率線性度：(配置 AV23211 CW 功率探頭的系統功率線性度)
+10dBm～+18dBm：±0.21dB
其余：±0.09dB/10dB + 功率計零點設置引入的功率測量不確定度，
功率計零點設置引入的功率測量不確定度見下圖。
(配接其它型號探頭時，引入的功率測量不確定度曲線與此略有不同。)
系統主機的交流輸入：AC220V±10%，50Hz±5Hz
系統主機的輸入功率：小于40W
結構特點：臺式
尺寸： 370mm x 220mm x 116mm
重量： 約5.0kg
環境適應性：符合GJB3947-2000中3.8條中4級設備的規定要求
工作溫度范圍：0℃～40℃
存儲溫度范圍：-40℃～70℃
電磁兼容性：符合GJB3947-2000中3.9條的規定要求
安全性：符合GJB3947-2000中3.10條的安全要求
可靠性：MTBF(θ0)≥3000小時
AV2432 微波功率計訂貨信息：
主機：AV2432 微波功率計(說明：主機是微波功率計正常工作必備平臺，一臺主機可配制多個功率探頭)
標準配置：AV2432 微波功率計、12芯電纜、隨機光盤、電源線、用戶手冊
說明：AV2432主機必須配接AV232XX系列探頭才能工作！一臺主機可以配接多個功率探頭，但更換功率探頭時必須關閉主機電源！否則，會造成主機或功率探頭的損壞。
