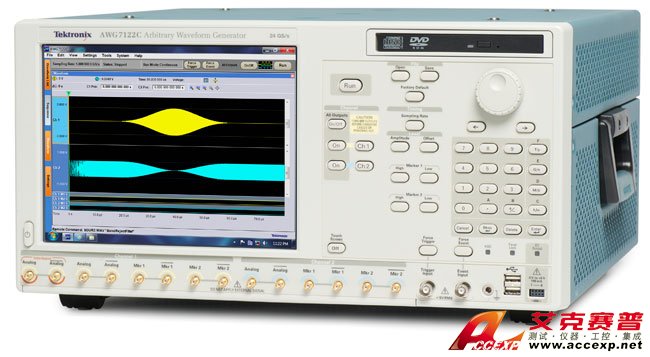

Tektronix AWG7082C波形發生器
名稱：信號發生器
品牌：
型號：
簡介：Tektronix AWG7082C波形發生器集成PC，支持網絡連接，提供內置DVD、可拆卸硬盤、LAN、eSATA 和USB 端口。 Tektronix AWG7082C波形發生器回放示波器和實時頻譜分析儀捕獲的信號，包括增強效應。還可加...
申請服務
- 產品介紹
Tektronix AWG7082C波形發生器集成PC，支持網絡連接，提供內置DVD、可拆卸硬盤、LAN、eSATA 和USB 端口。
Tektronix AWG7082C波形發生器回放示波器和實時頻譜分析儀捕獲的信號，包括增強效應。還可加入增強效應，如增加預失真效應。
Tektronix AWG7082C波形發生器從第三方工具中導入波形矢量，如MathCAD、MATLAB、Excel 及其他程序。
主要特點和優點
寬帶RF/MW 調制帶寬度
在高達9.6GHz 頻率范圍內產生復雜的寬帶信號
產生高達3.5GHz(1dB)的調制帶寬
波形序列和子序列
能創建無限循環、條狀、跳轉和條件分支
能復現實際環境的信號行為
Tektronix AWG7082C波形發生器動態跳轉能力
能創建可對外部環境變化作出反應的復雜波形
提供了高達10 位的垂直分辨率
產生1GHz 帶寬信號的SFDR 為54dBc
Tektronix AWG7082C波形發生器高存儲深度
使得能創建長而復雜的波形序列
直觀的用戶界面，縮短測試時間
集成PC，支持網絡連接，提供內置DVD、可拆卸硬盤、LAN、eSATA 和USB 端口
回放示波器和實時頻譜分析儀捕獲的信號，包括增強效應。還可加入增強效應，如增加預失真效應
從第三方工具中導入波形矢量，如MathCAD、MATLAB、Excel 及其他程序
Tektronix AWG7082C波形發生器應用
通信和國防電子寬帶射頻/ 微波信號
直接產生輸出載波可達9.6GHz 的寬帶射頻/ 微波信號
高速串行通信
(復用模式，4 倍過采樣)產生復雜串行數據流的數據速率可達6Gb/s
無需外部合路器，直接產生各種形式的多電平信號，以完成時序(抖動)容限測試：
混合信號設計和測試
2 通道模擬輸出外加4 通道標記輸出
高速、低抖動的數據/ 脈沖和時鐘源
實際環境的、理想的或失真的信號－可同時在創建信號中加入任意信號損傷的組合
Tektronix AWG7082C波形發生器無與倫比的性能
對高性能任意波形生成的需求非常廣，涵蓋了各種各樣的應用。業內領先的AWG7000 系列任意波形發生器(AWG)在性能、采樣率、信號保真度和定時分辨率上代表著業界最前沿的標桿。在設計和測試流程中，能夠創建、生成或復現理想的、失真的或“現實世界”中的信號至關重要。AWG7000 系列AWG 具有高達24 GS/s 和10 位的垂直分辨率，為日益提高的測量挑戰提供了業內最優秀的信號激勵解決方案。可以完全控制信號特性，因而很容易地生成非常復雜的信號。
AWG7000 系列的能力可通過增加以下關鍵特點而進一步增強：
公式編輯器
公式編輯器是一種ASCII 文本編輯器，通過載入、編輯和編譯公式文件，將文本描述轉變?yōu)椴ㄐ螖祿Ｔ摼庉嬈骺捎每蛻舳x的參數來控制和靈活創建更復雜的波形。
Tektronix AWG7082C波形發生器波形序列和子序列
實時序列功能可創建極大的波形循環、跳轉和條件分支，從而產生更長更復雜的激勵信號，非常適合于復現真實環境中串行發送器的行為。
動態跳轉
動態跳轉能力支持了復雜信號的生成：支持動態地在預置波形列表中任意跳轉。用戶可以定義最多256 個不同的跳轉分支，以對外部控制命令進行精確的響應。
