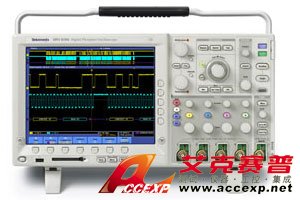

美國泰克TektronixDPO4104DPO3K數字熒光示波器
名稱：示波器
品牌：
型號：
簡介：數字熒光示波器簡介： 數字熒光示波器1GHz帶寬，4通道，每通道采樣率5 GS/s。 數字熒光示波器詳細信息： 數字熒光示波器記錄長度也稱存儲深度是示波器的關鍵指標之一，數字熒光示波器是指可以在一次采集中數字化和存儲的樣點數量。記錄長度越長...
申請服務
- 產品介紹
數字熒光示波器簡介：
數字熒光示波器1GHz帶寬，4通道，每通道采樣率5 GS/s。
數字熒光示波器詳細信息：
數字熒光示波器記錄長度也稱存儲深度是示波器的關鍵指標之一，數字熒光示波器是指可以在一次采集中數字化和存儲的樣點數量。記錄長度越長，數字熒光示波器能夠以高分辨率(高取樣速率)捕獲的時間窗口越長。世界上第一部數字示波器只能捕獲和存儲500個樣點，對調查的事件很難采集所有相關信息。多年來，示波器廠商已經提供越來越長的記錄長度，以高分辨率滿足長捕獲窗口的需求。高分辨率要么已經成為目前大多數中檔示波器的標準配置，要么用戶可以選擇升級到幾兆樣點的記錄長度。這些幾兆樣點的記錄長度通常代表著幾千個屏幕的信號活動。盡管幾年來標準記錄長度已經明顯提高，現在已經能夠滿足市場上絕大部分應用需求，但直到現在，經濟高效地查看、觀測和分析長記錄長度采集的工具一直沒有引起人們的重視。DPO4000 系列通過Wave Inspector 新型控制功能，重新界定了工程師在處理長記錄長度時的預期。
數字熒光示波器特點與優點：
●1 GHz帶寬
●4通道
●在所有通道上提供高達5 GS/s的采樣速率
●在所有通道上提供10 M樣點記錄長度
●Wave Inspector 控制功能提供了前所未有的波形分析效率
●I2C,SPI,CAN串行總線觸發和分析
●10.4 英寸 (264 毫米) XGA彩色顯示器
●體積小，重量輕：厚僅137毫米，重僅5公斤
●前面板上USB和CompactFlash，快捷簡便地存儲數據
●數字熒光示波器內置以太網端口
●即插即用連接能力和分析軟件解決方案
●USB 2.0設備端口，使用USBTMC
●整套的高級觸發功能
●e*Scope遠程查看和控制軟件
●軟件通過PC 直接控制示波器
●能夠與泰克邏輯分析儀互操作
●TekVPITM 探頭接口，支持有源探頭、差分探頭和電流探頭，自動定標和確定測量單位
應用范圍：
● 嵌入式設計和調試
● 考察瞬時現象
● 功率測量
● 頻譜分析
● 汽車電子設計和調試
● 制造測試和質量控制
● 機電產品設計和分析
● 生物醫學產品研制
● 工業控制
1.放大/卷動顯示:專用兩級前面板旋鈕可以直觀地控制縮放和卷動顯示。①內部旋鈕調節縮放系數(或縮放標度)，順時針旋轉，可以激活縮放，逐漸提高放大系數；反時針旋轉，可以降低放大系數，最終關閉縮放功能。外部旋鈕在波形中卷動縮放框，迅速得到用戶感興趣的波形部分。②外部旋鈕還采用應力感應式設計，確定卷動波形的速度。外部旋鈕旋轉得越快，縮放框卷動的速度越快。通過反方向旋轉旋鈕，可以改變卷動方向。您不必再經過多個菜單，調節縮放視圖。
2.播放/暫停:在尋找異常事件或感興趣的事件時，前面板上的專用播放/暫停按鈕在顯示屏中自動滾動播放波形。播放速度和方向使用直觀的卷動旋鈕進行控制。旋鈕旋轉得越快，波形滾動速度越快。通過反方向旋轉旋鈕，可以改變卷動方。
3.用戶標記:看到波形上有感興趣的東西？在前面板按Set Mark 按鈕，可以在波形上放置一個或多個“書簽”。為在不同標記之間導航，只需在前面板上按Previous 和Next按鈕。
4.搜索標記:不想花時間考察整個采集的波形、找到正在尋找的事件？ DPO4000系列具有強大的波形搜索功能，可以根據用戶定義的標準搜索長時間采集的數據。搜索標記會高亮度顯示所有事件發生，并可以使用前面板Previous 和Next按鈕簡便地搜索。搜索類型包括邊沿、脈寬、矮脈沖、邏輯建立時間和保持時間、上升時間/下降時間及I2C、SPI和CAN數據包內容。
建立和保持時間搜索功能高亮度顯示一次采集中的各種建立時間和保持時間超限。
Wave Inspector 控制功能在查看、導航和分析波形數據中提供了前所未有的效率。
二、串行解發和分析
需要長記錄長度的最常用的應用之一是在嵌入式系統設計中進行串行數據分析。嵌入式系統可謂無所不在。它們可能包含許多不同類型的設備，如微處理器、微控制器、DSP、RAM、EPROM、FPGA、A/D、D/A和I/O。傳統上，各種設備一直使用寬并行總線相互通信及與外部世界通信。但是，今天，越來越多的嵌入式系統正在用串行總線代替這些寬并行總線，因為其要求的電路板空間更少，針腳數量更少，功率更低，并采用嵌入式式時鐘和差分信號，提高了抗噪聲能力，最重要的是其成本要更低。此外，許多知名制造商在大量提供流行的構件組件，從而快速開發設計。盡管串行總線有大量的優勢，但它們也帶來了其前身(并行總線)從未面臨的重大挑戰。調試總線和系統問題變得更加困難，隔離感興趣的事件變得更加困難，解釋示波器屏幕上顯示的內容變得更加困難。DPO4000系列解決了這些問題，為處理I2C、SPI 和CAN 等低速串行總線的工程師提供了最優秀的工具。
1.總線顯示:可以更高級地組合查看構成總線的各個信號(時鐘、數據、片選等)，可以更加簡便地識別數據包在哪里開始和結束，識別地址、數據、標識符、CRC等子數據包成分。
2.串行觸發:在流行的低速串行接口(如I2C, SPI和CAN)上，在數據包開始、特定地址、特定數據內容等數據包內容上觸發采集。
3.總線解碼:厭倦了不得不目視檢查波形，計算時鐘，確定每個位是1還是0，把多個位組合成字節，確定十進制值？讓示波器為您完成這些工作！一旦設置了總線，示波器將解碼總線上的每個數據包，以十進制或二進制顯示總線波形中的值。
4.包解碼表:除查看總線波形自己的解碼包數據外，您還可以在表格視圖中查看所有捕獲的數據包，這在很大程度上與邏輯分析儀上查看數據的方式類似。它連續列出數據包，包括每個組成部分的欄目(地址、數據等)。
5.搜索:串行觸發特別適合隔離感興趣的事件，但一旦捕獲事件、并需要分析周圍數據，您要怎么做？過去，用戶必須手動滾動通過波形，計算和轉換位，查看是什么導致了事件。有了DPO4000 系列，您可以讓示波器根據用戶定義的標準搜索采集的數據，包括串行數據包成分。每次事件發生都用搜索標記高亮度顯示。為在不同標記之間快速搜索，只需在前面板上按Prev 和Next 按鈕。
數據包解碼表，顯示了長采集中每個CAN數據包解碼的標識符、DLC、數據和CRC
三、您期望的性能和功能集
DPO4000 系列數字熒光示波器(DPO)為查看要求最苛刻的信號提供了所需的性能。350 MHz-1GHz的帶寬范圍，且所有型號在所有通道上都提供了至少5倍的過取樣速率及標準配備sin(x)/x 內插， 您可以堅信能夠準確地捕獲和顯示最快速的瞬時事件。所有通道上標配10M的記錄長度，可以捕獲長信號活動窗口，同時保持精細的定時分辨率。
DPO4000 系列數字熒光示波器提供了各種分析解決方案，包括光標、25 種自動測量功能、統計和波形數學運算。盡管體積小、重量輕，但DPO4000系列仍提供了杰出的性能、10.4"大型XGA顯示器及每條通道旋鈕垂直控制功能。新的TekVPITM探頭接口在探測中確立了簡便易用性的標準。TekVPI探頭具有狀態指示燈和控制功能，在補償框中帶有一個探頭菜單按鈕。這個按鈕可以在示波器顯示器上啟動一個探頭菜單，其中包括探頭所有相關設置和控制功能。TekVPI 接口采用新型探頭電源管理結構，可以直接連接電流探頭，而不要求單獨笨重的電源。最后，還可以通過USB、GPIB 或以太網遠程控制TekVPI探頭，在ATE 環境中提供了用途更加廣泛的解決方案。DPO4000系列提供了全新的USB即插即用操作和PC連接能力。為從儀器中采集數據和測量，只需從示波器到PC 連接一條USB 電纜即可。提供的應用包括National Instruments
SignalExpress 泰克版、OpenChoice? Desktop 和Microsoft Excel 和Word 工具條，從而可以快速簡便地與Windows PC直接通信。前面板上的USB和CompactFlash 端口可以輕松簡單地傳送屏幕快照、儀器設置和波形數據。前所未有的Wave Inspector控制功能配以DPO4000杰出的性能、完善的功能集及創新的外觀設計，提供了杰出的價值。
快速波形捕獲率最大限度地提高了捕獲難檢毛刺和其它罕見事件的概率。
OpenChoice Desktop標配軟件把示波器無縫地連接到PC上
四、數字熒光示波器其它應用
視頻設計和開發許多視頻工程師一直對模擬示波器情有獨鐘，他們認為模擬顯示器上的灰度等級是查看特定視頻波形細節的唯一途徑。DPO4000系列的快速波形捕獲速率配以信號灰度等級圖，提供了與模擬示波器相同的信息，但其詳細程度要高得多，同時提供了數字示波器的全部好處。由于高達1 GHz的帶寬和四條輸入，DPO4000系列為模擬和數字視頻提供了充足的性能。
數字電路設計和調試
泰克綜合視圖(iViewTM)功能使DPO4000系列示波器與泰克TLA5000系列邏輯分析儀互操作成為可能，使得電路設計人員能夠迎接信號完整性挑戰，更快速、更簡便、更有效地調試和檢驗系統。iView 功能把泰克示波器業內領先的性能和測量精度與泰克邏輯分析儀的多通道和強大的觸發功能全面集成在一起。這種集成能力使得設計人員能夠在同一個顯示窗口中，查看時間相關的數字數據和模擬數據，隔離數字信號在系統中導致問題的模擬特點。iView Wizard功能引導用戶完成設置和連接過程，簡化了示波器和邏輯分析儀的集成。它不要求任何用戶校準。此外，一旦設置完畢，iView 功能完全是自動的。其結果，為數字設計和調試提供了一套綜合工具。
DPO4000系列特點
垂直系統
型號 DPO4032 DPO4034 DPO4054 DPO4104
輸入通道 2 4 4 4
模擬帶寬
(-3dB)5mV/div-1V/div 350 MHz 350 MHz 500 MHz 1 GHz
理論上升時間
5mV/div(典型值) 1 ns 1 ns 700 ps 350 ps
硬件帶寬限制 20 MHz 或250 MHz
輸入耦合 AC, DC, GND
輸入阻抗 1 兆歐±1%, 50 歐姆±1%
輸入靈敏度, 1 兆歐 1 mV/div - 10 V/div
輸入靈敏度, 50 歐姆 1 mV/div - 1 V/div
垂直分辨率 8 位
最大輸入電壓, 1 兆歐 250 VRMS，峰值≤±400 V
最大輸入電壓, 50 歐姆 5 VRMS，峰值≤±20 V
DC 增益精度 ± 1.5%，其中偏置設為0 V
偏置范圍 1 mV/div - 50 mV/div ± 1 V
50.5 mV/div - 99.5 mV/div ± 0.5 V
100 mV/div - 500 mV/div ± 10 V
505 mV/div - 995 mV/div ± 5 V
1 V/div - 5 V/div ± 100 V
5.05 V/div - 10 V/div ± 50 V
通道到通道隔離(相等的垂直標度上任何兩條通道) ≤ 100 MHz 時≥100:1，>100 MHz 直到額定帶寬時≥30:1
水平系統
型號 DPO4032 DPO4034 DPO4054 DPO4104
最大取樣速率(所有通道) 2.5 GS/s 2.5 GS/s 2.5 GS/s 5 GS/s
最大記錄長度(所有通道) 10 M 樣點
最高取樣速率時的最大時長(所有通道) 4 ms 4 ms 4 ms 2 ms
時基范圍(s/div) 1 ns - 1,000 s 400ps -1,000s
時基延遲時間范圍 -10 格到50 s
通道到通道偏移校正范圍 ± 100 ns
長期取樣速率和
延遲時間精度 在任意≥1 ms 間隔上±5 ppm
增量時間測量精度 ±(1/ 取樣速率+ 5 ppm x | 讀數| + 0.4 ns)
觸發系統
主要觸發模式：自動觸發, 正常觸發和單次觸發。
觸發耦合：DC, HF 抑制(衰減>50 kHz), LF抑制(衰減<50 kHz), 噪聲抑制(降低靈敏度)。
觸發釋抑范圍：2ns - 8s。
靈敏度
內部DC耦合：DC-50MHz時0.35 div，在額定帶寬時提高到1 div。
外部(輔助輸入)：DC-50MHz時200mV，在300MHz 時提高到500 mV。
觸發電平范圍
任意通道：從屏幕中心± 8 格。
外部(輔助輸入)：± 8 V。
采集模式
取樣：采集取樣值。
峰值檢測：在所有實時取樣速率時捕獲窄毛刺。
平均：平均中可以包括2 - 128 個波形。
包絡：最小-最大包絡中體現了多次采集中的峰值檢測數據。
Hi-Res：實時矩形波串平均降低了隨機 噪聲，提高了分辨率。
滾動模式：在小于等于40 ms/div的掃描速度時，在屏幕中從右到左滾動波形。
觸發模式
邊沿：任何通道或前面板輔助輸入上的正或負斜率。耦合包括DC, AC, 噪聲抑制, 高頻抑制和低頻抑制。
脈寬：在>、<、=或≠特定時間周期的正脈沖或負脈寬上觸發。
矮脈沖：當一個脈沖跨過一個門限但在再次跨過第一個門限前未能跨過第二個門限時觸發。
邏輯：在通道的任何邏輯碼型變成假時或在指定時間內保持為真時觸發采集?？梢允褂萌魏屋斎胱鳛闀r鐘，尋找時鐘邊沿上的碼型。四條輸入通道指定的碼型(AND, OR, NAND, NOR)定義為高、低或無所謂。
建立/保持時間：當任意兩條輸入通道中存在的時鐘和數據之間的建立和保持時間超過門限時觸發。
視頻：NTSC, PAL和SECAM視頻信號所有行、奇數、偶數或所有場上觸發。
上升/下降時間：在脈沖邊沿速率快于或慢于指定值時觸發采集。斜率可以是正、負或正負任意。
I2C (選件)：在高達3.4 Mb/s 的I2C 總線上的開始, 重復開始, 停止, ACK 丟失, 地址(7 位或10 位), 數據或地址和數據上觸發采集。
SPI (選件)：在高達10.0 Mb/s的SPI 總線(僅4 通道型號)上的SS, MOSI, MISO或MOSI和MISO上觸發采集。
CAN (選件)：在高達1 Mb/s 的CAN信號上的幀開始、幀類型(數據, 遠程, 錯誤,過載), 識別符(標準或擴展), 數據, 標識符和數據, 幀尾或ACK丟失時觸發采集?？梢赃M一步指定數據，在≤, <, =, >, ≥ 或≠ 特定數據值時觸發采集。用戶可以調節的樣點在默認狀態下設為80%。
觸發時間延遲：2 ns - 560,000 s。
觸發事件延遲：1 - 232 個事件。
波形測量
光標：波形和屏幕。
自動測量：25 種, 其中一次可以在屏幕上顯示最多4種測量功能。測量包括周期,頻率, 延遲, 上升時間, 下降時間, 正占空比, 負占空比, 正脈寬, 負脈寬, 突發寬度,相位, 正過沖, 負過沖, 峰峰值, 幅度, 高值，低值, 最大值, 最小值, 平均值, 周期平均值, RMS, 周期RMS, 面積和周期面積。
測量統計：平均值, 最小值, 最大值, 標準偏差。
參考電平：可以用百分比或單位指定用戶可定義的自動測量參考電平。
選通：使用屏幕或波形光標隔離要測量的采集內部發生的特定情況。
波形數學運算
代數運算：波形加, 減, 乘, 除。
數學函數：積分, 微分, FFT。 FFT－頻譜幅度。把FFT垂直標度設為線性RMS或dBV RMS，把FFT窗口設為矩形, Hamming, Hanning 或Blackman-Harris。
高級數學運算：定義全面的代數表達式，包括波形、數學函數、標量、最多兩個用戶可調節的變量及參數測量結果，如(Intg(Ch1- Mean(Ch1)) x 1.414 x VAR1)。
軟件
National Instruments SignalExpress泰克版：為DPO4000系列優化的全面交互式測量軟件環境，可以使用直觀的拖放用戶界面，立即采集、生成、分析、比較、導入和保存測量數據和信號，而不要求任何編程。軟件中為采集、控制、查看和導出實時信號數據提供了標準DPO4000系列支持。另外還在30天試用期內提供額外的信號處理、高級分析、混合信號、掃描、極限測試和用戶定義的步進功能，并可以以最低的許可費隨時激活功能，詳情請與National Instruments聯系。
OpenChoice? Desktop：通過USB 或LAN 在Windows PC 和DPO4000 系列之間快速簡便地通信。傳送和保存設置、波形、測量和屏幕圖。
IVI驅動程序：為常用應用提供標準儀器編程接口，如LabVIEW、LabWindows/CVI、Microsoft .NET 和MATLAB。
顯示器特點
顯示器類型：10.4 英寸(264 毫米)液晶TFT 彩色顯示器。
顯示器分辨率：1024 水平x768垂直像素 (XGA)。
波形顯示樣式：矢量, 點, 可變余輝, 無限余輝。
輸入/ 輸出端口
CompactFlash 驅動器：前面板接入(類型1)。
USB 2.0全速主機端口：支持USB海量存儲設備和打印機。在后面板上提供了兩個端口，在前面板上提供了一個端口。
USB 2.0高速設備端口：后面板連接器可以使用TEK-USB-488 通過USBTMC 或GPIB 控制示波器。
LAN 端口：RJ-45 連接器, 支持10/100Base-T。
XGA 視頻端口：DB-15 母頭連接器, 在外部監視器或投影儀上連接顯示示波器畫面。
輔助輸入：前面板BNC 連接器。輸入阻抗1兆歐。最大輸入250 VRMS，峰值≤±400 V。
探頭補償器輸出：前面板針腳，幅度2.5 V，頻率1 kHz。
觸發輸出：后面板BNC 連接器，在示波器觸發采集時提供了正極脈沖。
TekLinkTM適配器：為未來連接多部儀器提供的連接器。
Kensington 鎖：后面板安全槽連接到標準Kensington 鎖上。
電源
電源電壓：100 - 240 V ± 10%
電源頻率：47 - 66 Hz (85 - 275 V)
360 - 440 Hz (100 - 132 V)。
功耗：250 W 最大值。
其它特性
冷卻間隙：儀器左側和后面要求2 英寸(51 毫米)的間隙。
環境特點
溫度
工作溫度：0℃到+50℃
非工作溫度：-20℃到+60℃
濕度
工作濕度：小于等于+32℃時20% -80%相對濕度。
+50℃時上限下降到21% 相對濕度。
非工作濕度：小于等于+41℃時5%-90%相對濕度。
+60℃時上限下降到30% 相對濕度。
海拔
工作海拔高度：3,000 米。
非工作海拔高度：15,000 米。
隨機振動
工作隨機振動：0.31 GRMS, 5 - 500 Hz, 每
個軸10 分鐘, 3 個軸, 總共30 分鐘。
非工作隨機振動：2.46 GRMS, 5 - 500 Hz,
每個軸10分鐘, 3個軸, 總共30 分鐘。
法規標準
電磁兼容能力：89/336/EEC。
安全：UL61010-1, 第二版; CSA61010-1 第二版, EN61010-1: 2001; IEC 61010-1: 2001。
物理特點：
臺式配置 架裝配置
外觀尺寸 毫米 毫米
高 229 221
寬 439 432
厚 137 114
重 公斤 公斤
凈重 5 9.1
毛重 9.5
訂貨信息
DPO4032－350 MHz, 2.5 GS/s, 10M記錄長度, 2 通道數字熒光示波器。
DPO4034－350 MHz, 2.5 GS/s, 10M記錄長度, 4 通道數字熒光示波器。
DPO4054－500 MHz, 2.5 GS/s, 10M記錄長度, 4 通道數字熒光示波器。
DPO4104－1 GHz, 5 GS/s, 10M記錄長度, 4 通道數字熒光示波器。
標準附件（所有型號都包括）
一個P6139A 500MHz,10x無源探頭/通道, 前蓋(200-4908-00),CompactFlash存儲卡（≥32MB；156-9413-00), 用戶手冊, 文檔光盤(063-3903-00), OpenChoice? Desktop軟件, National Instruments SignalExpress 泰克版軟件,可溯源國家計量學會和ISO9001 質量體系認證的校準證明, 電源線, 配件包(016-1967-00), 三年保修。
保修
三年保修，涵蓋所有部件和人力，不包括探頭。
*1要求TekVPI 到BNC 適配器 (TPA-BNC)。
選件
一、應用模塊
DPO4AUTO －汽車串行觸發和分析模塊。在CAN 總線數據包級信息及分析工具上觸發采集，如帶有時標信息的信號的數字視圖、總線視圖、數據包解碼、搜索工具和數據包解碼表。
DPO4EMBD －嵌入式串行觸發和分析模塊。在I2C和SPI 總線數據包級信息及分析工具上觸發采集，如帶有時戳信息的信號的數字視圖、總線視圖、數據包解碼、搜索工具和數據包解碼表。SPI 只在四通道型號上提供。
二、服務選項
選項C3 －三年校準服務。
選項C5 －五年校準服務。
選項CA1 －提供一次校準服務或在指定
校準間隔時校準，以先到者為準。
選項D1 －校準數據報告。
選項D3 －三年校準數據報告
(要求選項C3)。
選項D5 －五年校準數據報告
(要求選項C5)。
選項R5 －五年維修服務(包括保修)。
三、推薦探頭
TAP1500－1.5GHz TekVPITM 有源探頭。
TCP0030－120MHz TekVPI 30A交直流電流探頭。
TCPA300/400*2 －電流測量系統。
OIDP-50－6.5kV,50MHz高壓差分探頭
OIDP100－6.5kV,100MHz高壓差分探頭
OIHVP15HF－50MHz，×1000無源高壓探頭
四、推薦配件
維修手冊—訂購071-1844-xx (僅英文)。
TPA-BNC－TekVPITM 到 BNC適配器。
TEK-USB-488 － GPIB 到USB 適配器。
CompactFlash到USB讀卡器。
軟手提箱－訂購AC4000。
硬手提箱－訂購HCTEK4321(要求AC4000)。
機架安裝套件－訂購RM4000。
AMT75*1－ 1 GHz, 75 歐姆適配器。
