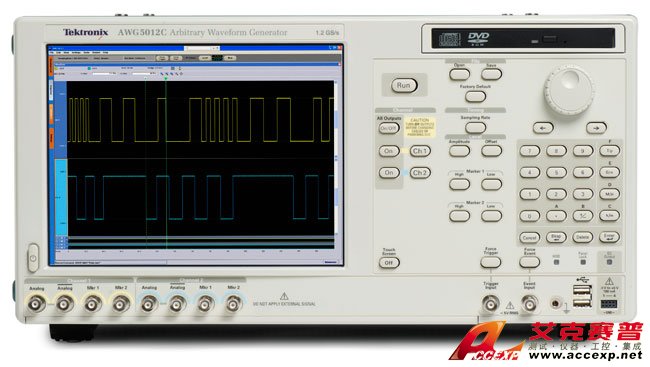

Tektronix AWG5012C任意波形發生器
名稱：信號發生器
品牌：
型號：
簡介：Tektronix AWG5012C任意波形發生器能創建可對外部環境變化作出反應的復雜波形 2 個或4 個差分/ 單端輸出提供了測試靈活性 Tektronix AWG5012C任意波形發生器多達8 個標記輸出是系統同步的理想配置 28 位數...
申請服務
- 產品介紹
Tektronix AWG5012C任意波形發生器能創建可對外部環境變化作出反應的復雜波形
2 個或4 個差分/ 單端輸出提供了測試靈活性
Tektronix AWG5012C任意波形發生器多達8 個標記輸出是系統同步的理想配置
28 位數字輸出通道可創建高精度數字信號
深存儲器支持創建長而復雜的波形序列
Tektronix AWG5012C任意波形發生器回放示波器和實時頻譜分析儀捕獲的信號，模擬實際環境
分辨率達800ps 的邊沿時間位移控制
8,000 個步長的實時序列可創建極大的波形循環、跳轉和條件分支
易學易用，縮短測試時間
臺式機，使用方便
Tektronix AWG5012C任意波形發生器集成PC，支持網絡連接，提供內置DVD、可拆卸硬盤、LAN
和USB 端口
應用
Tektronix AWG5012C任意波形發生器高分辨率無線通信和電子防御系統
教育和研究
ADC/DAC 測試
混合信號設計和測試：
Tektronix AWG5012C任意波形發生器生成實際環境信號、理想信號或失真信號－ 包括所有毛刺、 異常事件和損傷
大規模測試系統的系統同步和定時控制
Tektronix AWG5012C任意波形發生器為迎接當前復雜的測量挑戰提供了業內最優秀的混合信號激勵方案
|
特點
|
AWG5014C | AWG5012C | AWG5002C |
| 輸出頻率特點 | |||
| 有效頻率輸出 | Fmaximum(規定值)按“采樣率/ 過采樣率”或“SR/2.5 確定。” | ||
| Fmaximum | 480 MHz | 240 MHz | |
| Fmaximum(典型值) | 540 MHz | 275 MHz | |
| 有效頻率切換時間 | 最小頻率切換時間(從選定頻率F1切換到F2)通過“1/Fmaximum”確定 | ||
| 標準配置 | |||
| Ts | 2.1 ns | 4.2 ns | |
| Ts (典型值) | 1.8 ns | 3.7 ns | |
| 調制帶寬 | 調制帶寬由以下特性確定：Sin (x)/x 滾降和上升時間帶寬的結合，并通過外部測量和使用頻率范圍內的校準共同修正到<1dB | ||
| 調制帶寬(-1dB)(典型值) | 正常輸出：可達130MHz | 正常輸出：可達100MHz | |
| 直接輸出：可達180MHz | 直接輸出：可達130MHz | ||
| 調制帶寬(-3dB)(典型值) | 正常輸出：可達230MHz | 正常輸出：可達180MHz | |
| 直接輸出：可達300MHz | 直接輸出：可達230MHz | ||
| 輸出幅度特點 | |||
| 幅度 | 按單端輸出值測量振幅電平使用差動(兩端)輸出值時，振幅電平將高3dBm | ||
| 范圍 | 正常輸出: –30 dBm to 17 dBm | ||
| 直接輸出: –30 dBm to 0 dBm | |||
| 分辨率 | 0.01 dB | ||
| 精度 | 0dBm 電平時，無偏置，± 0.3dB | ||
| 輸出平坦度 | 針對特點Sin(x)/x 滾降進行了數學修正，未通過外部校準法進行修正 | ||
| 平坦度 (典型值) | ±1.0 dB, from 10 MHz to 480 MHz | ||
| 數字?jǐn)?shù)據輸出(選項03) | |||
| 輸出數量 | 通道1 和通道2 上14 位輸出(總共28 個) | ||
| 輸出連接器 | SMB(后面板)，單端 | ||
| 輸出抗阻 | 50 Ω | ||
| 數字?jǐn)?shù)據輸出電平(至50Ω) | |||
| 窗口 | –1.0 V to 2.7 V | ||
| 幅度 | 0.1 Vp-p to 3.7 Vp-p | ||
| 分辨率 | 10 mV | ||
| 精度 | ±(設定值的10%+120mV) | ||
| 電流 (最大值) | 每個通道± 54mA | ||
| 上升/ 下降時間(20% ~80%) | 300 ps (1.0 Vp-p, Hi: 1.0 V, Lo: 0 V) | ||
| 與標記間的延遲 | –41 ns to –82 ns | ||
| 輸出間時延 | <400 ps
|
||
