FLUKE 434電力質量分析儀

名稱：電能質量測試儀

品牌：

型號：

簡介：FLUKE 434電力質量分析儀提供廣泛且強大的測量功能來檢查配電系統。讓您能夠?qū)﹄娏ο到y(tǒng)的性能有一個總體了解。FLUKE 434電力質量分析儀用來查看和研究電能質量和功率的具體的細節內容。艾克賽普精密測試儀器網的這篇FLUKE434電能質...

國家高新技術企業
科技創新小巨人
ISO9001認證

申請服務

獲取報價 申請演示保修/維修/計量校準等服務

產品介紹

FLUKE 434電力質量分析儀提供廣泛且強大的測量功能來檢查配電系統。讓您能夠?qū)﹄娏ο到y(tǒng)的性能有一個總體了解。FLUKE F434電力質量分析儀用來查看和研究電能質量和功率的具體的細節內容。艾克賽普精密測試儀器網的這篇FLUKE434電能質量分析儀頁面介紹了如何按邏輯順序執行測量。
FLUKE 434電力質量分析儀電力線發信 (Mains Signaling) 和記錄 (Logging) 功能為選裝項。如果未安裝，它們?cè)诓藛沃幸曰疑@示。

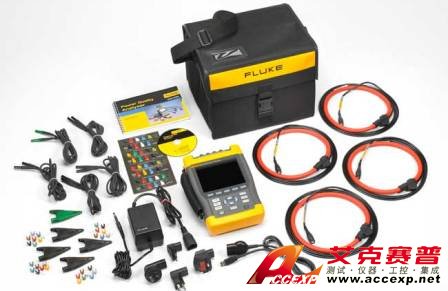

福祿克434電能質量分析儀隨機分析儀套件中隨機包括下列物品配置：
1 FLUKE434型號電力質量分析儀
2 輸入端插座的貼紙
3 掛帶
4 鱷魚夾， 5 個
5 測試導線，2.5 m，5 根
6 電池充電器/電源適配器
7 線路插接適配器（國家特定）
8 入門手冊及包含用戶手冊和入門手冊的光盤（多語種）
9 USB 光纜
F434圖片
Fluke 434 型：
10 包含 Windows® 版 FlukeView® 軟件的光盤
11 400 A（1 mV/A）和 40 A（10 mV/A）可轉換交流電流鉗夾。4 個 i400s 型。
12 C430 硬攜箱。

F434電能功率分析儀技術數據

輸入

數量	4個電壓和電流（3相+中性點）
最大電壓	電壓有效值1000 Vrms (電壓峰值6 kV peak)
最高采樣速度	各個通道同步，200 kS/s

電壓/電流/頻率

電壓有效值Vrms (AC + DC)
測量范圍	1 ... 1000 V
精度	0.1% of Vnom

Vpeak
測量范圍	1 ... 1400 V
精度	5% of Vnom

波形因數CF，電壓
測量范圍	1.0 ... > 2.8
精度	±5%

Arms (AC + DC)
測量范圍	0 ... 20 kA
精度	±0.5% ± 5個字

Apeak
測量范圍	0 ... 5.5 kA
精度	5%

波形因數CF，電流
測量范圍	1 ... 10
精度	±5%

Hz 50 Hz nominal
測量范圍	42.50 ... 57.50 Hz
精度	±0.01 Hz

驟升驟降

Vrms (AC+DC) ²
測量范圍	0.0% … 100%標稱電壓
精度	±0.2% 標稱電壓

Arms (AC+DC) ²
測量范圍	0 ... 20 kA 
精度	±1% ±5個字

諧波

諧波 (間諧波) (n)
測量范圍	DC, 1..50; (關, 1..49)，依據IEC 61000-4-8進行測量

Vrms
測量范圍	0.0 … 1000 V
精度	±0.05% 標稱電壓

Arms
測量范圍	0.0 … 4000 mV x 電流鉗變比
精度	±5% ±5個字

Watts
測量范圍	取決于電流鉗和電壓變比
精度	±5% ± n x 2% 讀數, ± 10個字

DC電壓
測量范圍	0.0 … 1000 V
精度	±0.2%標稱電壓

THD
測量范圍	0.0 … 100.0%
精度	±2.5% V和A (± 5% Watt)

Hz
測量范圍	0 … 3500 Hz
精度	± 1 Hz

相角
測量范圍	-360º ... +360º
精度	± n × 1.5º

功率和能量

Watt, VA, VAR
測量范圍	1.0 … 20.00 MVA¹
精度	±2% ±？ Counts 請確認英文具體數字

kWh, kVAh, kVARh
測量范圍	00.00 …200.0 GVAh¹
精度	± 1.5% ± 10個字

功率因數/ Cos Ф / DPF
測量范圍	0…1
精度	± 0.03

閃變

短閃Pst (1 min), Pst, 長閃Plt, PF5
測量范圍	0.00 … 20.00
精度	±5%

不平衡

電壓
測量范圍	0.0 … 5.0%
精度	±0.5%

電流
測量范圍	0.0 … 20%
精度	± 1%

瞬變捕捉

電壓
測量范圍	±6000 V
精度	±2.5% 電壓有效值
最小分辨率	5 µs (200kS/s 采樣率)

涌流模式

Arms (AC+DC)
測量范圍	0.000 … 20.00 kA¹
精度	±1%± 5個字

涌流持續時間(可選)
測量范圍	7.5 s ... 30 min
精度	±20 ms (Fnom = 50 Hz)

自動趨勢記錄

采樣率	5 個/sec ，每個通道同步連續采樣
存儲	1800 每個讀數的 min, max和avg值
記錄時間	長至450天
縮放	水平縮放高至13倍

存儲

屏幕和數據

50, 內存分為數據記錄、屏存和數據設置

注意

¹	取決于電流鉗的變比
²	電壓基于1個周波進行測量，從零點開始，每半周刷新一次

FLUKE 434電力質量分析儀可幫您查找、預測、預防配電系統存在的問題，使用方便，是任何從事三相電力系統維修或檢測所“必不可少”的工具。它的閃變和電力系統質量測量滿足最新的IEC Class A標準，F(xiàn)LUKE 434電力質量分析儀使電力系統監控徹底擺脫單憑主觀判斷的傳統做法。
