SF6 紅外氣體檢漏熱像儀
名稱：紅外熱像儀
品牌：
型號：
簡介：FLIR GF306 紅外氣體檢漏測溫成像儀是FLIR公司繼GasFind IR六氟化硫SF6氣體檢漏成像儀之后，于2010年推出的第二代產物。GF306不只可以遠間隔精確的檢測SF6氣體走漏點，同時其高達0.025℃的熱迅速度，可發明被檢...
- 產品介紹
FLIR GF306 紅外氣體檢漏測溫成像儀是FLIR公司繼GasFind IR六氟化硫SF6氣體檢漏成像儀之后，于2010年推出的第二代產物。GF306不只可以遠間隔精確的檢測SF6氣體走漏點，同時其高達0.025℃的熱迅速度，可發明被檢測裝備細小的溫度不同，并精確的讀出溫度，是集SF6檢漏和紅外測溫為一體的、高機能的紅外熱像儀。GF306的推出，代表天下紅外檢測技能進入一個更先輩的新規模。GF306可探測以下氣體:氨、乙基氰基丙烯酸酯、二氧化氯、乙酸、二氯二氟甲烷、乙烯、丁酮。長沙艾克塞普儀器公司現貨銷售FLIR GF306 紅外氣體檢漏測溫成像儀，免費送貨上門，提供安裝調試和操作培訓服務。FLIR GF306是針對六氟化硫SF6進行遠程紅外成像的高科技產品，SF6紅外熱像儀。
（2）GF306特點：
1) 回收被動式紅外檢測技能，遠間隔檢測SF6氣體走漏點及成像，精確找出露點；

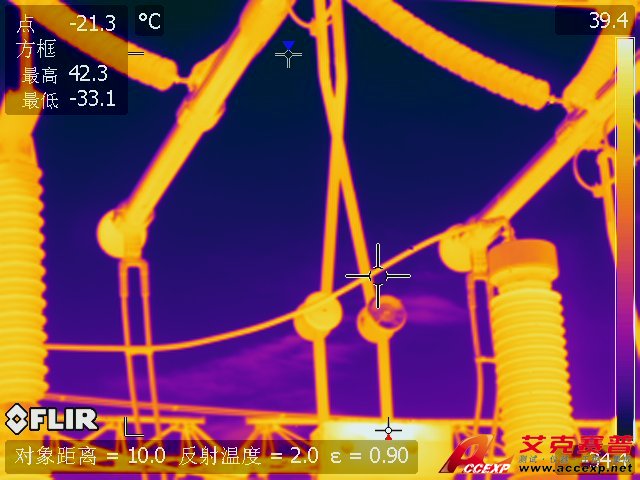

2) 可同時舉辦紅外測溫檢測；
3) 無需停電，可對全部行使SF6氣體絕緣的電氣裝備舉辦現場檢測；
4) 具有HSM高迅速度模式，共同超高的熱迅速度，使圖像更清楚，更輕易發明極微量的SF6氣體走漏，譬喻：補氣周期為一年的裝備。
（3）GF306技術指標：
1) 制冷型量子阱探測器；
2) 超高熱迅速度（0.025℃）；
3) 探測迅速度：0.001毫升/秒；
4) 圖像/高清影像可直接儲存在SD/SDHC卡內；
5) 可旋轉的大屏幕表現屏，利便現場行使；
6) 內置GPS定位體系；
7) 體積小：306X169X161mm，重量輕：包羅電池只有2.4KG，操縱輕盈；
8) 儀器防塵防水，可合用于任何惡劣情形及氣候；
9) 更易發明微量走漏點；
10) 配備的充電鋰電池，可使儀器持續事變4小時以上；
11) 無需特定配景，順應各類現場情形檢測。
（4）技術參數:
| 成像性能及光學參數 | |
| 視場角（FOV）/最短焦距 | 14.5º鏡頭： 14.5º x 10.8º / 0.5m 24º鏡頭： 24°× 18°/ 0.3 m |
| F-數字 | 1.5 |
| 調焦 | 自動（點擊一下）或手動（電動調焦或鏡頭上的調焦） |
| 變焦 | 1–8倍連續數字變焦 |
| 數字圖像增強 | 降噪濾波器，高靈敏度模式（HSM） |
| 紅外圖像分辨率 | 320 x 240像素 |
| 熱靈敏度/NETD | <15 mK @ +30°C |
| 傳感器冷卻 | 斯特林制冷器（FLIR MC-3） |
| 電子器件和數據傳輸率 | |
| 全幀頻 | 60 Hz |
| 圖像顯示 | |
| 顯示屏 | 內置寬屏，4.3英寸液晶顯示屏，800 × 480像素 |
| 取景器 | 內置，可旋轉OLED，800 × 480像素 |
| 自動圖像調節 | 持續/手動；基于線性圖或直方圖 |
| 手動圖像調節 | 電平/跨度 |
| 圖像模式 | 紅外圖像，可見光圖像，高靈敏度模式（HSM） |
| 測量分析 | |
| 點測溫 | 10 |
| 區域測溫 | 5個輸入框，包括最大值/最小值/平均值 |
| 線溫分布圖 | 1條實時測溫線（水平或垂直） |
| 溫差 | 各測量值或參考溫度間的溫差 |
| 參考溫度 | 手動設置，或者根據測量獲得 |
| 發射率校正 | 0.01-1.0可調或從可編輯的材料表中進行選擇 |
| 測量校正 | 反射溫度，距離，大氣透射率，濕度，外部光學組件 |
| 設置 | |
| 菜單命令 | 電平、跨度、自動持續調整/手動調整/半自動調整、變焦、調色板、開始/停止記錄、儲存圖像、回放/調出圖像 |
| 調色板 | 鐵色、灰色、彩虹色、極光色、熔巖色、高對比彩虹 |
| 設置命令 | 1個用戶自定義鍵，疊加記錄模式，本地化單位調整、語言、日期時間格式 |
| 圖像存儲 | |
| 圖像存儲類型 | 可移動SD或SDHC存儲卡，雙卡槽 |
| 圖像存儲容量 | >存儲卡每GB的容量可存儲超過1200張圖片（JPEG），還可進行后期處理 |
| 圖像存儲模式 | 紅外/可見光圖像 可見光圖像自動關聯相應的紅外圖像。 |
| 定期圖像存儲 | 每10秒存儲一次，定期存儲時間可長達24小時 |
| 文件格式 | 標準JPEG，包含14位測量數據 |
| GPS | 通過內置GPS得到的位置數據自動添加到各圖像上 |
| 視頻記錄和視頻流 | |
| 非輻射紅外視頻記錄 | MPEG4 （每個片段最長60分鐘）記錄至存儲卡 可見光圖像自動關聯相應的非輻射紅外視頻記錄。 |
| 可見光視頻記錄 | MPEG4 （每個片段25分鐘）記錄至存儲卡 |
| 輻射紅外視頻流 | 可利用USB或WLAN全部輸送至PC |
| 非輻射紅外視頻流 | RTP/MPEG4 |
| 可見光視頻流 | MPEG4格式采用Wi-Fi傳輸 未壓縮彩色視頻采用USB傳輸 |
| 數碼相機 | |
| 內置數碼相機 | 320萬像素，自動對焦，2個視頻燈 |
| 激光指示器 | |
| 激光 | 專用按鈕激活 |
| 數據通信接口 | |
| WLAN | iOS采用對等連接，Android采用基礎通信系統（網絡） |
| USB | USB-A: 連接外部USB設備（例如存儲卡） USB Mini-B: 與PC進行數據交換 |
| USB，標準 | USB Mini-B: 2.0高速接口 |
| 視頻 | 數字視頻輸出（圖像） |
| 電源系統 | |
| 電池類型 | 可充電鋰離子電池 |
| 電池電壓 | 7.2 V |
| 充電系統 | 直充（交流適配器或12V車載充電器）或雙座充電器 |
| 環境參數 | |
| 存放溫度范圍 | –30°C ~ +60°C |
| 濕度（工作及存放） | IEC 68-2-30/24 h 95% 相對濕度 +25°C ~ +40°C（循環2次） |
| EMC | EN61000-6-4（抗輻射） EN61000-6-2（抗干擾） FCC 47 CFR 15部分A級（抗輻射） EN 61 000-4-8, L5 |
| 封裝 | IP 54 （IEC 60529） |
| 抗沖擊性 | 25 g （IEC 60068-2-29） |
| 抗振性 | 2 g （IEC 60068-2-6） |
| 物理參數 | |
| 熱像儀重量（含鏡頭和電池） | 2.48 kg |
| 電池重量 | 0.24 kg |
| 熱像儀尺寸（含鏡頭）（長x寬x高） | 306 × 169 × 161 mm |
| 三腳架安裝 | 標準，¼”-20 |
| 封裝材料 | 鋁、鎂 |
| 手柄材料 | TPE熱塑彈性體 |
| 交貨范圍 | |
|
紅外熱像儀、硬質運輸箱、電池充電器、電池（兩組）、校驗證書、下載手冊、FLIR Tools PC軟件CD-ROM、FLIR VideoReportTM PC軟件CD-ROM、HDMI-DVI線、HDMI-HDMI線、鏡頭蓋（裝到鏡頭上）、存儲卡、存儲卡讀卡器、電源（包含多個插頭）、入門指南（印刷版）、注意事項（印刷版）、登記卡、服務&培訓手冊、肩帶、 USB數據線、用戶文件CD-ROM、 Wi-Fi USB微型適配器（取決于CE和FCC對相關國家無線設備的規定）
|
|
FLIR GF306能夠檢測以下氣體：
六氟化硫 （SF6）
乙酰氯
醋酸
烯丙基溴
烯丙基氯
烯丙基氟
氨氣（NH3）
溴化甲烷
二氧化氯
氰基丙烯酸乙酯
乙烯
呋喃
肼
甲基硅烷
甲基乙基酮
甲基乙烯基酮
丙烯醛
丙烯
三氯乙烯
氟化鈾酰
氯乙烯
丙烯腈
乙烯醚
