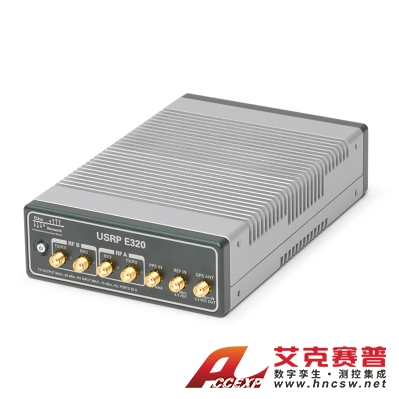

美國NI USRP E320 （ZYNQ-7045,2X2,70 MHZ - 6 GHZ，全機箱）
名稱：其他儀器與工具
品牌：
型號：
簡介：概述與USRP E31x器件相比，USRP E320提供的FPGA資源是USRP E31x器件的四倍，從而為嵌入式軟件定義無線電帶來了性能。USRP E320 還引入了流式處理、同步、集成、故障恢復和遠程管理功能方面的改進。該現場可部署SD...
申請服務
- 產品介紹
概述
與USRP E31x器件相比，USRP E320提供的FPGA資源是USRP E31x器件的四倍，從而為嵌入式軟件定義無線電帶來了性能。USRP E320 還引入了流式處理、同步、集成、故障恢復和遠程管理功能方面的改進。該現場可部署SDR繼續使用ADI公司靈活的2×2 MIMO AD9361收發器，該收發器覆蓋70 MHz至6 GHz頻率，并提供高達56 MHz的瞬時帶寬。
USRP E320 提供純 3U 板和全封閉外形兩種型號。USRP E320 的緊湊尺寸非常適合作為便攜式移動無線電部署或安裝在無人駕駛的 ariel 車輛上。
開源 USRP 硬件驅動程序 （UHD） API 和射頻片上網絡 （RFNoC） FPGA 開發框架減少了軟件開發工作，并與各種行業標準工具（如 GNU Radio）集成。用戶可以快速原型設計并可靠地部署各種SDR應用的設計，如頻譜監測和分析、基站和UE仿真、移動無線電和無人機通信/檢測。
基帶處理器
基帶處理器使用 Xilinx Zynq-7045 SoC 提供用于實時和低延遲處理的大型用戶可編程 FPGA，以及用于獨立操作的雙核 ARM CPU。用戶可以將應用程序直接部署到預安裝的嵌入式 Linux 操作系統上，或使用 1 Gb 以太網、10 Gb 以太網和 Aurora 等高速接口將示例流式傳輸?shù)街鳈C。
同步
USRP E320 具有靈活的同步架構，支持傳統的 SDR 同步方法，如時鐘參考、PPS 時間參考和 GPSDO，從而實現高通道數 MIMO 系統。
特征
被動式冷卻外殼
遠程管理能力
獨立（嵌入式）或基于主機（網絡流）操作
寬頻率范圍：70 MHz 至 6 GHz
瞬時帶寬高達 56 MHz
RX、TX 濾波器組
Xilinx Zynq-7045 SoC
1 個 SFP+ 端口（1 個千兆以太網、10 個千兆以太網、Aurora）
1 個 RJ45 端口 （1 GbE）
時鐘參考
PPS時間參考
內置GPSDO
1 個 A 型 USB 主機端口
1 個微型 USB 端口（串行控制臺，JTAG）
可信平臺模塊 v1.2 [1]
看門狗定時器
開放式嵌入式 Linux
USRP 硬件驅動程序? （UHD） 開源軟件 API 版本 3.14.0 或更高版本
RF 片上網絡 （RFNoC?） FPGA 開發框架
Xilinx Vivado 2017.4 Design Suite（不含許可證）
GNU Radio 支持由 Ettus Research? 通過 GR-UHD（由 GNU Radio 分發的 UHD 接口）維護
雙核 ARM Cortex-A9 800 MHz CPU，帶 1 GB DDR3 RAM
具有 2 GB DDR3 RAM 的 7 系列 FPGA
方框圖
