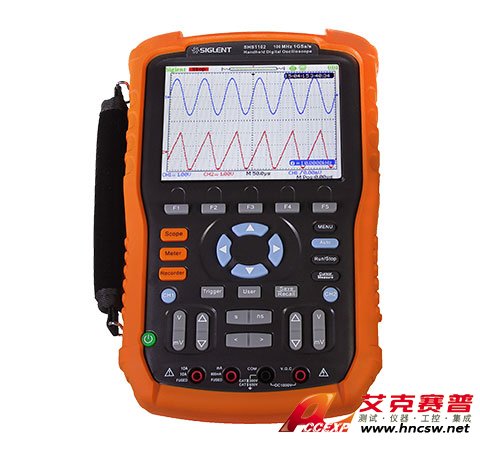

鼎陽SIGLENT SHS1102/SHS1062隔離手持示波表
名稱：其他儀器與工具
品牌：
型號：
簡介：鼎陽SIGLENT SHS1102/SHS1062隔離手持示波表是SIGLENT推出的集數字示波器、萬用表和記錄儀（包括趨勢圖和波形記錄儀）功能于一體的全能型手持式示波器。最長5小時的電池壽命，可讓使用者在工作臺或者室外進行長時間的連續測量...
申請服務
- 產品介紹
鼎陽SIGLENT SHS1102/SHS1062隔離手持示波表是SIGLENT推出的集數字示波器、萬用表和記錄儀（包括趨勢圖和波形記錄儀）功能于一體的全能型手持式示波器。最長5小時的電池壽命，可讓使用者在工作臺或者室外進行長時間的連續測量。
鼎陽SIGLENT SHS1102/SHS1062隔離手持示波表是SIGLENT經數年研究、采用專用的隔離芯片，具有高集成、低功耗、體積小等特點，是中國第一款全隔離數字式手持示波表，打破海外同行壟斷，具有完全自主知識產權的產品。重量很輕的SHS1000手持示波表具有兩個隔離通道，可同時安全地進行兩路信號的浮動和差分測量。
主要特性
- 帶寬60 M - 100 MHz
- 采樣率1 GSa/S
- 存儲深度2 Mpts
- 兩通道，通道之間隔離安全等級CATIII 600 V
- 集示波器、萬用表、記錄儀功能
- 5.7寸TFT LCD顯示屏
- 融入最新的寬帶隔離專利技術，通道與通道之間相互隔離，適合安全地進行浮地測量和現場測量。
- 帶寬為100 MHz，采樣率為1GSa / s
- 存儲深度達到2 Mpts
- 支持4種數字濾波
- 支持32種參數測量，5種觸發方式
- 集示波器、萬用表，記錄儀于一身，自帶電池供電，手持型，重量輕，方便攜帶，適用于汽車電子，工業現場電氣調試、野外測試等各種復雜場景。
- 支持示波器和萬用表的趨勢圖顯示，使測量觀測更直觀的發現問題
- 示波器掃描時基下，支持連續記錄波形
- 支持記錄波形的回放，縮放
- 內部存儲最大7 M點波形數據，最長記錄時間約18 小時
- U盤存儲時最大為4 GB，最長記錄時間約為3000小時
- 支持遠程控制，方便儀器的操控和數據的傳輸
規格參數
| 示波器部分 | ||
| SHS1062 | SHS1102 | |
| 帶寬 | 60 MHz | 100 MHz |
| 上升時間 | ≤5.8 ns | 3.5 ns |
| 實時采樣率 | 1 GSa/s | |
| 等效采樣率 | 50 GSa/s | |
| 時基檔位 | 5 nS/DIV ～ 50 S/DIV | 2.5 nS/DIV ～ 50 S/DIV |
| 存儲深度 | 2 Mpts | |
| 垂直靈敏度 | 5 mv~100 v/div | |
| 垂直分辨率 | 8 bit | |
| 觸發類型 | 邊沿、脈寬、視頻、斜率、交替 | |
| 數據記錄儀記錄空間 | 7 Mpts | |
| 趨勢圖功能 | 800 Kpts | |
| 硬件頻率計 | 6位觸發頻率計 | |
| 接口 | USB Device，USB Host | |
| 數學運算 | +、-、*、/、FFT | |
|
萬用表部分
|
||
| 最大顯示位數 | 6000 | |
| 直流電壓測量 | 60 mV-1000 V | ±1%±15 digit |
| 交流電壓測量 | 60 mV-750 V | ±1.5%±15 digit |
| 直流電流測量 | 60 mA-10 A | ±5%±5 digit |
| 交流電流測量 | 60 mA-10 A | ±5%±5 digit |
| 電容測量 | 40 nF | ±4%±10 digit |
| 400 nF-400 μF | ±5%±5 digit | |
| 電阻測量 | 600 Ω-6 MΩ | ±1%±5 digit |
| 60 MΩ | ±4%±5 digit | |
| 通斷測試 | <50 Ω | |
| 二極管測試 | 0-2 V | |
| 趨勢圖功能 | 1.2 Mpts | |
|
一般特性
|
||
| 界面顯示 | 5.7英寸彩色TFT-LCD顯示 | |
| 供電方式 | 本機電池供電或外接直流適配器供電內置可供電鋰電池：7.4 V 5000 mAh 電池供電約4小時外置適配器：100-240 V 50/60 Hz輸入9 V、4 A輸出 | |
| 機身重量 | 1.5 kg | |
| 機身尺寸 | 163.2 mm * 259.5 mm * 53.3 mm | |
| 配件 | 兩根CAT II 1000 V,CAT III 600 V的100 M安全標準探頭、電源線、直流適配器、萬用表筆 | |
替代進口品牌
鼎陽SIGLENT SHS1102/SHS1062隔離手持示波表完全可以替代進口品牌，下面是鼎陽SIGLENT產品對比進口品牌的優勢| 比較數據 | SHS1000 | Fluke 190-062/102 |
| 帶寬 | 60 - 100 MHz | 60 - 100 MHz |
| 實時采樣率 | 1 GSa/s | 625 MSa/s（190-062），1.25 GSa/s （190-102） |
| 通道數 | 2 | 2 |
| 存儲深度 | 2 Mpts | 10 kpts |
| 隔離等級 | CAT II 1000 V/CAT III 600 V | CAT III 1000V/CAT IV 600V |
| 時基范圍 | 5 ns - 50s/div（SHS1062） 2.5 ns - 50 s/div（SHS1102） | 10 ns - 120 s/div（190-062）, 5 ns - 120 s/div (190-102) |
| 垂直靈敏度 | 5 mV-100 V/div | 2 mV 至100 V/div |
| 最大記錄長度 | 7 Mpts | 30 kpts |
| 示波表趨勢圖 | 1.4 Mpts | 30 kpts |
| 顯示 | 5.7 | 153 mm 全彩LCD |
| 萬用表分辨率 | 6000 計數 | 5000 計數 |
| 最大電壓輸入 | AC：750 V DC：1000 V | AC：1100V DC：1100 |
| 最大電流輸入 | AC：10 A DC：10 A | 不支持 |
| 電阻測量范圍 | 600 Ω-60 MΩ | 500Ω-30MΩ |
| 萬用表趨勢圖 | 1.6 Mpts | 30 kpts |
| 重量 | 1.5 kg | 2.2 KG |
| 電池容量 | 4500 mAh | 2400 mAh |
| 價格 | ￥10,680 起 | N/A |
