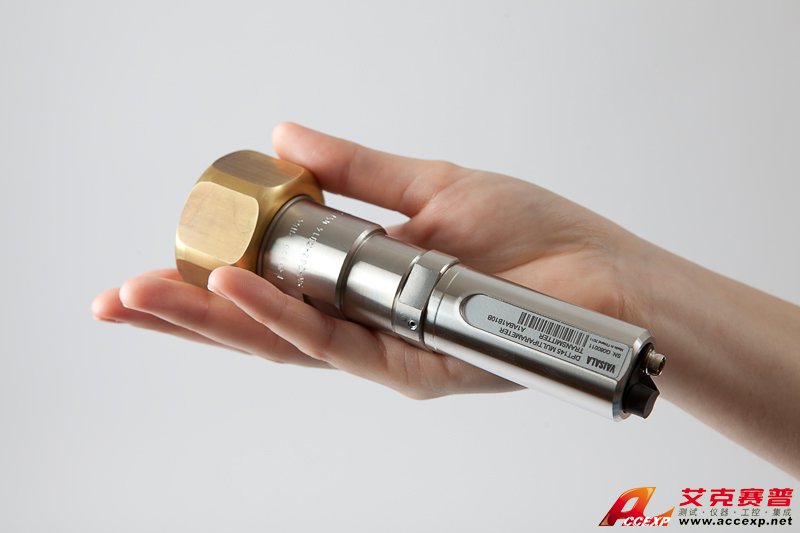

VAISALA DPT145 SF6氣體濕度密度多參數變送器
名稱：水質分析檢測儀
品牌：
型號：
簡介：VAISALA DPT145 SF6氣體濕度密度多參數變送器具有獨創的在線測量露點、壓力和溫度功能。 VAISALA DPT145還能夠計算包括SF6氣體密度在內的其它四種數值。 VAISALA DPT145尤為適合與原始設備制造商(OEM...
申請服務
- 產品介紹
VAISALA DPT145 SF6氣體濕度密度多參數變送器具有獨創的在線測量露點、壓力和溫度功能。
VAISALA DPT145還能夠計算包括SF6氣體密度在內的其它四種數值。
VAISALA DPT145尤為適合與原始設備制造商(OEM)系統集成使用。
VAISALA DPT145技術參數概述：
VAISALA DPT145是世界上第一款在單一設備內實現七種SF6參數在線測量功能的變送器。
VAISALA DPT145測量參數：露點、壓力、溫度。
VAISALA DPT145計算參數：SF6氣體密度、標準化密度(以壓力表示)、常壓下露點和濕度ppm體積比。
從投資與安裝到操作維護,全面節約時間和資金，在線測量可實現更加可靠的SF6絕緣狀況評估。
長達數年的校準周期。
| VAISALA DPT145測量參數 | |
| 露點 | -50 ... +30 °C (-58 ... +86 °F) |
| 絕對壓力 | 1 ... 10 bar (14.5 ... 145 psi) |
| 溫度 | -40 ... +80 °C (-40 ... +176 °F) |
| VAISALA DPT145計算參數 | |
| 標準化為20 °C (68 °F)條 | |
| 件下的壓力值(密度) | 1 ... 12 bar (14.5…174 psi) |
| SF6或SF/N2混合密度 | 0...100 kg/m3 |
| 根據體積濃度計算的ppm水分值 | 40 ... 40 000 ppm |
| 轉化為大氣壓的露點值 | -65 … +30 °C (-85 ... +86 °F) |
| VAISALA DPT145性能 | |
| 露點準確度 | ±3 °C (±5.4 °F),參見下圖 |
| 露點穩定性 | 五年常規漂移小于2 °C (3.6 °F) |
| 溫度為23 °C (73.4 °F)時的壓力準確度 | ±0.4 %全量程 |
| 壓力溫度依賴性 | ±0.1 %全量程/10 °C (18 °F) |
| 壓力穩定性 | 五年常規漂移小于1 %全量程 |
| VAISALA DPT145溫度準確度 | |
| 0 ... 40 °C (+32 ... +104 °F) | ±0.5 °C (± 0.9 °F) |
| -40...80 °C (-40 ... +176 °F) | ±1 °C (± 1.8 °F) |
| 密度準確度(高純SF6,1 ... 10絕對壓力) | |
| 0 ... 40 °C (+32 ... +104 °F) | ±1 %全量程 |
| -40 ... +60 °C (-40 ... +140 °F) | ±2.2 %全量程 |
| 常規PPM準確度(5 ... 1000 ppm, 7 bar) | ±(7 ppm + 讀數15%) |
| 傳感器響應時間： | |
| 壓力響應時間 | < 1 s |
| 在溫度20 °C 壓力1 bar條件下露點響應時間* | |
| 63% [90%] | |
| -50 -> -10 °C Tdf | 5 s [ 10 s] |
| -10 -> -50 °C Tdf | 10 s [ 2.5 min] |
| *與系統平衡有關的響應時間通常更長一些。 | |
| VAISALA DPT145工作環境 | |
| 電子器件工作溫度 | -40 … +60 °C (-40 ... +140 °F) |
| 工作壓力 | 0 … 50 bar (0…725 psi) |
| 相對濕度 | 0...100 % |
| 被測氣體 | SF6,SF6/N2混合氣 |
| VAISALA DPT145輸出 | |
| 數字輸出 | RS-485,非隔離型,維薩拉協議 |
| 連接器 | 4針M8型 |
| VAISALA DPT145一般參數 | |
| 傳感器 | 傳感器維薩拉MPS1多參數傳感器 |
| 工作電壓 | 15 ... 28 VDC |
| 寒冷溫度下(-40 ... -20 °C (-40 ... -4 °F))為20 ... 28 VDC | |
| 正常測量過程中的供電電流 | 20 mA |
| 自診斷過程中 | 最大脈沖電流300 mA |
| 外殼材質 | AISI316L |
| 外殼防護等級 | IP65 (NEMA4) |
| 連續戶外使用需采用室外防護罩 | |
| 儲藏溫度范圍 | |
| 僅限變送器 | -40 … +80 °C (-40 ... +176 °F) |
| 運輸包裝 | -20 … +80 °C (-4 ... +176 °F) |
| 機械接口 | DILO DN20,ABB Malmkvis,或 |
| 阿爾斯通G1/2”兼容型連接頭 | |
| VAISALA DPT145所有接口均在廠內進行過氦氣泄漏檢測 | |
| 尺寸圖 | 參見文檔B211165EN-A |
| 重量(包含DILO接頭) | 765克(27.0盎司) |
| 符合EMC標準EN61326-1,控制與實驗室用電子測量設備- EMC要求 | |
| I工業環境,測試等級 | |
| EN/IEC 61000-4-2,靜電放電 | 8kV導體/15kV空氣 |
| EN/IEC 61000-4-3,射頻場抗干擾性 | 10V/m (80MHz-4.2GHz) |
| EN/IEC 61000-4-4,電快速瞬變 | ±2kV電源與信號 |
| EN/IEC 61000-4-5,浪涌 | ±2kV電源線-地/±1kV信號線-地和電源線-線 |
| EN/IEC 61000-4-6,感應射頻抗干擾性 | 10Vemf功率線,數字 |
| 輸出 | |
| VAISALA DPT145機械振動 | |
| EN/IEC 60068-2-6,Fc正 | 每軸± 6 g, 5-500赫 |
| 弦振動 | 茲掃描60分鐘,3-軸 |
