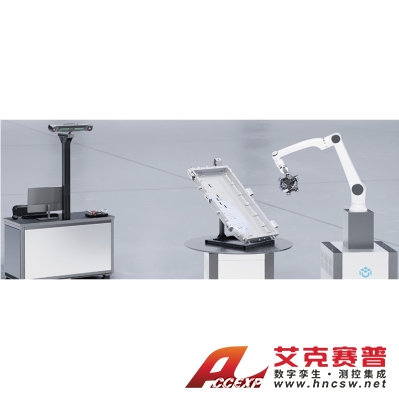

思看 AM-CELL C13X 自動化光學3D檢測系統
名稱：3D三維掃描儀
品牌：
型號：
簡介：AM-CELL C系列 自動化光學3D檢測系統AM-CELL C系列自動化光學3D檢測系統創新性融入核心單元設計概念，深度集成機器人、變位機和跟蹤站單元，布局更靈活，支持拓展多工位協同工作，實現更加柔性的部署方式。設備使用標準工業外擴接口，...
申請服務
- 產品介紹
AM-CELL C系列 自動化光學3D檢測系統
AM-CELL C系列自動化光學3D檢測系統創新性融入核心單元設計概念，深度集成機器人、變位機和跟蹤站單元，布局更靈活，支持拓展多工位協同工作，實現更加柔性的部署方式。
設備使用標準工業外擴接口，可無縫銜接生產線，搭配全新自研的DefinSight-AM自動化軟件，滿足各類復雜車間環境下的沖壓件、注塑件、機加鈑金件、壓鑄件等中大型零部件的自動化檢測需求，賦能生產制造企業打造智慧工廠。
各種有效載荷
精準控制
快速響應
安全可靠
作業面積大
人體工程學結構設計
輕裝上陣 靈活布局
系統由多個標準化的獨立模塊組成，布局靈活，輕松駕馭用戶多元場景下的批量檢測需求。設備安裝調試僅需2天，調試過程可拖拽機器人進行示教，實現快速自動路徑規劃，告別復雜繁瑣的操作流程，大幅降低自動化設備的使用門檻，開啟您的效率革新之旅。
機器人單元
?深度集成機器人和設備總控于一體 ?精準操控 ?安全可靠
變位機單元
?高靈敏度自研轉臺 ?智能運動控制系統 ?實現更多負載 ?快速響應，穩定運行
跟蹤站單元
?人體工程學結構設計 ?大幅度擴展操作區 ?大容量收納空間，支持整套掃描儀收納
硬派計量 精準出擊
AM-CELL C系列適配思看科技全系列不貼點跟蹤式三維掃描系統，長時間運行更穩定，可以24小時不間斷地完成每天數百個零部件的批量檢測任務。無損演繹手持設備最高4,860,000 次/秒測量速率和0.025mm計量級精度；同時支持全新灰度值邊界檢測功能，自動提取孔特征，輕松獲取沖壓件或機加件的圓孔、圓槽、方孔等封閉類特征的高精度三維數據。賦能生產過程分析，從源頭提高產量、降低生產成本，實現標準化質保過程。
柔性部署 高效協同
針對客戶的產品測量需求、生產節奏以及產品種類的多樣性，靈活配置多工位系統，以此達成換件不停機的高效生產模式。結合自動化軟件，可以多線程并行處理任務，真正做到測量設備無等待、無停滯地持續運作，測量效率較傳統三坐標提高5倍以上，加速研發轉化周期，為新產品快速投放市場提供有力的保障。
多元適配 多樣選擇
AM-CELL C系列憑借卓越的兼容性，可無縫適配各種品牌、型號的大臂展協作機器人（臂展≥1300mm），無需額外硬件配置，就能實現即插即用的部署過程，快速融入各類生產場景，大幅減少使用成本和準備時間。

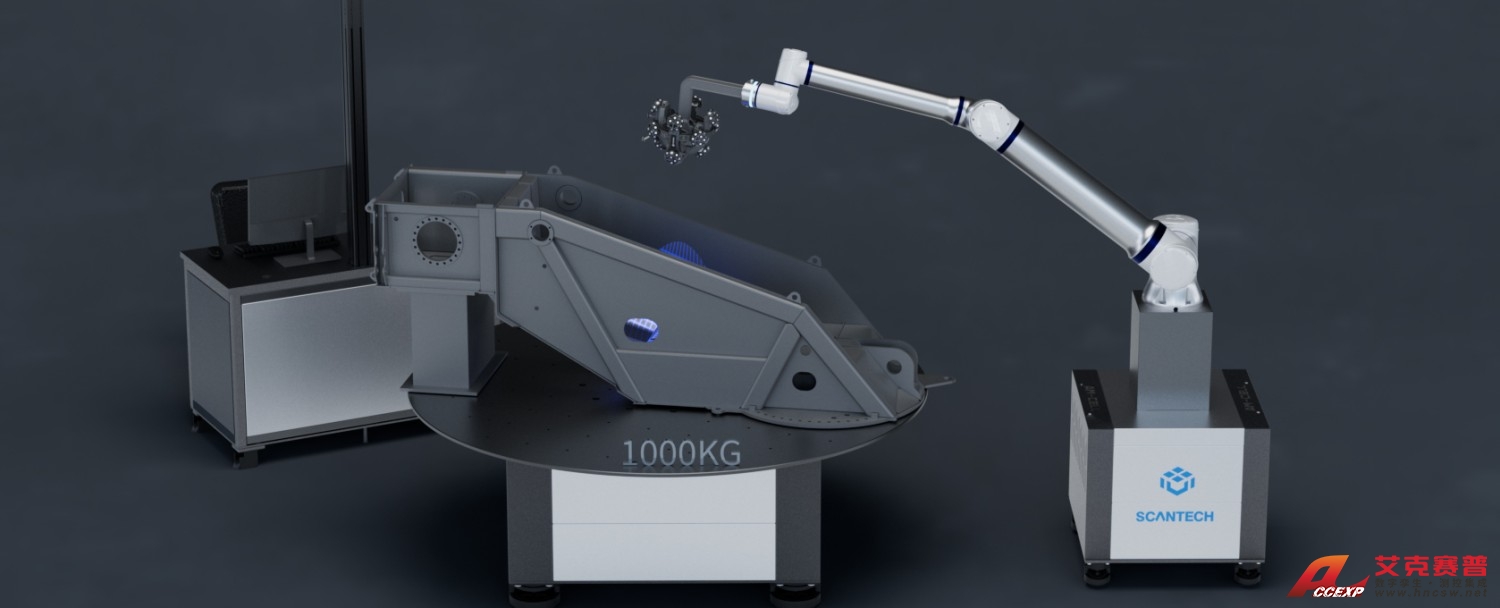

設備亦可根據不同產品的特定要求，提供200-1000KG范圍內多種負載和尺寸的智能轉臺系統，便于用戶靈活選擇，以滿足不同工業產品及工藝的差異性應用，為用戶打造高效益和高適應性的自動化檢測系統。
人機交互 全方位安全感

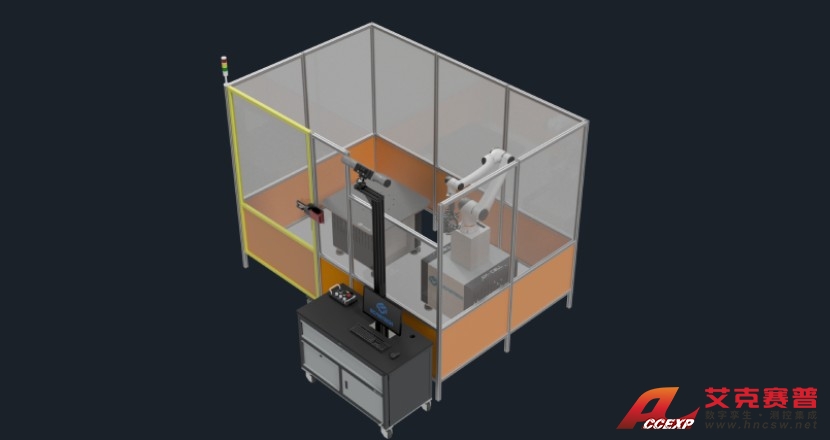

機器人和變位機單元均搭載先進的力反饋伺服控制系統，無需特殊安全防護，憑借精準的力量控制，確保操作的穩定性和安全性。整套測量系統提供更好的人機交互場景，可以充分保障操作人員和設備本身的雙重安全。同時，依據客戶的安全需求和更高的安全等級要求，可選擇加裝安全圍欄、安全光幕、安全門鎖等多種防護方式，帶給用戶全方位的安全操縱體驗。

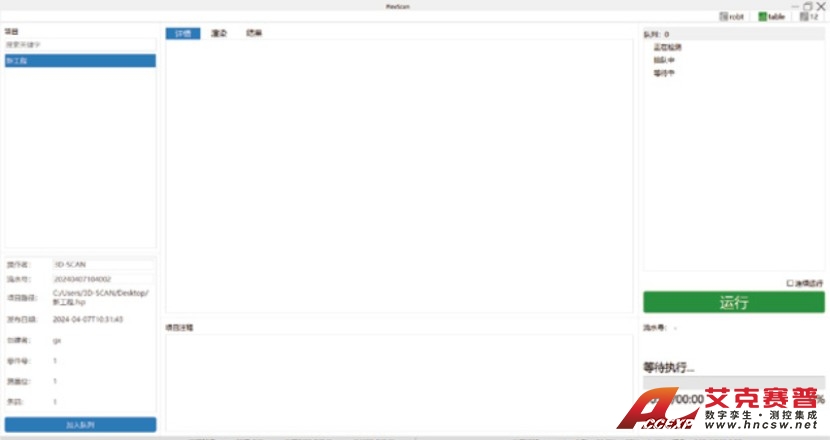

自動化軟件DefinSight-AM
自研專屬自動化軟件平臺DefinSight-AM，融合先進的數據采集能力和高度智能化的機器人控制系統，兼容思看科技全系列3D掃描儀及各種測量策略，數據采集更加精準可靠。支持搭載市面主流機器人，開放控制腳本，在符合機器人安全要求下直連機器人運動，降低機器人的使用門檻。
雙重模式
軟件可按使用者權限設置為工程師模式或操作者模式：
工程師模式：支持脫機制作自動化測量程序及模板，便于工程師一人同步維護多套自動化測量系統。通過回溯歷史測量結果并生成統計分析，實現更加精細化的質量控制過程，為生產制造保駕護航。
操作者模式：支持一鍵啟動，自動調用、計算、生成檢測報告，對測量程序設置僅作讀操作，保證程序及設備安全，大大降低了操作員的技能要求及誤操作可能性。
多種工業通訊協議
軟件支持多種工業通訊協議及其他設備拓展，例如讀碼調取程序，視覺安全防護，環境狀態監控等功能，使得整套測量系統完全融入工業物聯網，實現黑燈工廠、無人工廠的工作需求，快速識別生產中的變化，確保生產過程穩定可靠，賦能生產制造全生命周期的質量控制。
參數表
| 設備型號 | AM-CELL C13X | AM-CELL C15X | AM-CELL C18X | |
| 推薦預留場地 | 4m × 3m | 4.5m × 4m | 5m × 4m | |
| 機器人類型 | 協作機器人，臂展1300mm | 協作機器人，臂展1500mm | 協作機器人，臂展1800mm | |
| 搭載掃描儀 | 全系列3D跟蹤掃描儀 | 全系列3D跟蹤掃描儀 | 全系列3D跟蹤掃描儀 | |
| 通訊協議 | TCP/IP、USB 3.0、OPCUA | TCP/IP、USB 3.0、OPCUA | TCP/IP、USB 3.0、OPCUA | |
| 拓展通訊 | Socket | |||
| 安全模式 | 主動急停+力反饋安全 | |||
| 輸入電壓 | AC~220V/50-60Hz | |||
| 設備峰值功率 | 1.5 KW | 2.2 KW | 3 KW | |
| 轉臺型號 | TT200 | TT500 | TT800 | TT1100 |
| 負載 | 200 KG | 500 KG | 800 KG | 1000 KG |
| 最大搭載尺寸 | D≤?1200mm，H≤1000mm | D≤?1500mm，H≤1200mm | D≤?1800mm，H≤1500mm | D≤?2200mm，H≤1800mm |
| 轉臺輸出功率 | 0.75 KW | 1 KW | 1.5 KW | 2 KW |
| 電機形式 | 絕對值伺服電機 | |||
