Tektronix泰克 3通道可編程直流電源2230G-30-6
名稱：可編程電源
品牌：
型號：
簡介：Tektronix泰克 3通道可編程電源2230G-30-6采用節省空間的 2U 高、半 機架寬機箱，為汽車電路、LED 驅動器、電源、功率 IC 和 其他高功率電路提供了最高 375W 的功率。2230G-30-3 有兩條 30V,3A ...
申請服務
- 產品介紹
Tektronix泰克 3通道可編程直流電源，具有寬范圍的電壓、電流和功率輸出：
- 可用于教育、研究、設計和自動測試的單輸出和多輸出電源
- 功率電平高達 1080W，電壓高達 10kV，電流高達 108A
- 專用電池模擬電源
- 具有一些高級功能，其中包括具有納安分辨率的電流測量、可變上升/下降時間、模擬輸入、數字 I/O 和可編程接口
-
準備好應對當今各種具有挑戰性的應用：
- 為用于設計或自動化測試的新元件、電路和設備供電
- 對大功率晶體管進行擊穿測試
- 為低功耗、便攜式、以電池供電的產品（如物聯網設備、醫療產品、手機、平板電腦和遠程工業傳感器）供電和執行測試
Tektronix泰克 3通道可編程直流電源2230G-30-6采用節省空間的 2U 高、半 機架寬機箱，為汽車電路、LED 驅動器、電源、功率 IC 和 其他高功率電路提供了最高 375W 的功率。2230G-30-3 有兩條 30V,3A 通道和一條 5V,3A 通道，提供了 195W 功率。2230G-30-6 和 2230-60-3 電源輸出高達 375W 的 功率。2230G-30-6 提供了兩條 30V,6A 通道，2230G60-3 則提供了兩條 60V,3A 通道。這兩種 375W 電源都 有一條 5V,3A 通道，作為第三條通道。這些電源都是線性 電源，因此都是低噪聲電源，對被測器件(DUT)的影響最 小。每條通道都有矩形輸出特點，可以在最大電壓時獲得全 部電流，因此 2230G-30-6可以為 6A 負載提供 30V 電壓， 2230G-60-3 可以為 3A 負載提供 60V 電壓。
Tektronix泰克 3通道可編程直流電源2230G-30-6主要特點
- 一種 195W 型號、兩種 375W 型號可供選擇
- 195W 型號有兩條 30V,3A 通道和一條 5V,3A 通道
- 375W 型號有兩條 30V,6A 通道或兩條 60V,3A 通道和 一條 5V,3A 通道
- 所有通道都獨立控制并隔開，為各種測試設置供電
- 所有通道都有遠程傳感功能，可以為負載準確提供編程電壓
- 設置和監測輸出電壓，0.03% 基本準確度和 1mV 分辨率
- 監測負載電流，0.1% 基本準確度和 1mA 分辨率
- 低噪聲線性穩壓，<1mVrms 紋波和噪聲
- 多條通道串聯，輸出最高60V電壓；兩條或三條通道并聯， 輸出最高 15A 電流 (2230G-30-6)
- 同時顯示三條通道的電壓和電流輸出，立即觀測每種輸出 狀態
- USB、GPIB 和 RS-232 接口和后面板連接，方便地進行 自動測試
Tektronix泰克 3通道可編程直流電源2230G-30-6應用
- Series2230G 電源特別適合測試：
- 高功率模擬 ICs
- 汽車電路
- 電信設施電路
- LED 驅動器電路
隔離獨立輸出，提供最大的靈活性
Series2230G 高功率電源的每條輸出通 道都與其他通道獨立，電氣上與其他通 道隔開。因此，這些電源可以為光隔離 或變壓器相互隔開、擁有不同基準點的 電路供電。隔離通道不需要第二臺電源， 就可以為其中一條隔離電路供電。

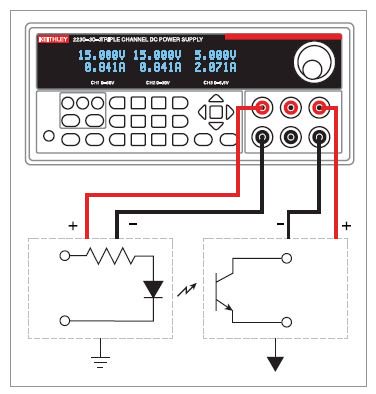

使用隔離輸出通道為兩條隔離電路供電。
此外，可以獨立控制每條通道，因此可 以隨時打開和關閉這些通道。這些電源 可以為擁有多種電壓的電路順序供電， 比如一條數字電路有一塊1.2V微處理 器和 FPGA、一個 1.8V 內存和多條 3.3 V數字I/O線路，可以先安全地提供較 低電壓，然后再提供較高電壓。
使用跟蹤功能，為DUT的雙極電路供電， 在指定工作電壓范圍內測試 DUT。
能夠控制每一條通道，最大限度地降低 了電路中的噪聲。在測試只要求一條或 兩條通道時，可以關閉沒有使用的通 道，最大限度地降低總輸出噪聲。因此， Series2230G 電源可以以最低的輸出噪 聲，為 DC 電源線上對噪聲敏感的電路 供電。
2230G-30-3 和 2230G-30-6 的兩個 30V輸出串聯起來，可以輸出最高60 V 的電壓，支持 3A 或 6A 負載電流容 量。在需要更高的負載電流時，可以把 每個電源中的兩條通道或全部三條通道 并聯起來。2230G-30-6 可以從兩條 30V 通道中提供 12A 電流。如果測試 電路最大只要求 5V 電壓，那么可以把 全部三條通道并聯起來，提供最高 15A 的電流。Series2230G 電源擁有顯示和 控制功能，簡化了通道串聯和并聯。顯 示屏?xí)该鬟x擇的是串聯模式還是并聯 模式，顯示總串聯電壓或并聯電流輸出。 電源還管理著通道，確保每個通道輸出 的值相等。

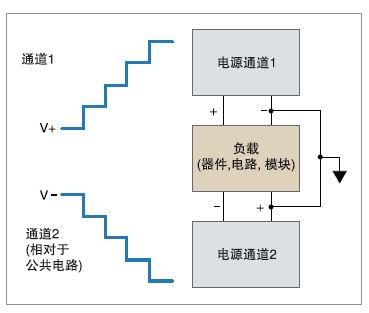

如果想為雙極模擬電路供電，可以把 Series2230G 電源的通道 1 和通道 2、 30V和60V通道連接起來，為正電路 和負電路供電。電源擁有跟蹤模式，可 以使用一個控制操作，同時改變兩臺電 源的輸出。在電壓變化時，跟蹤的兩條 通道的幅度可以一起變化，也可以按用 戶規定的比率變化。因此，可以簡便地 在指定電壓工作范圍內測試雙極電路、 模塊或器件。

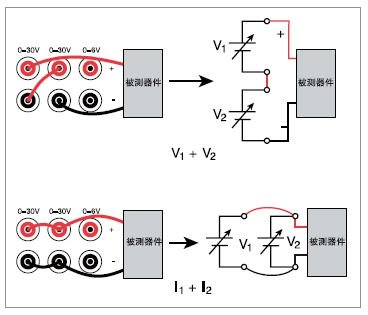

串聯30V通道，把電壓輸出擴展到60 V。 并聯通道，擴大電流輸出容量。例如，把 2230G-30-6的全部三條通道并聯起來，輸 出最高 15 A 的電流。
為負載提供準確的電壓
每條通道的基本電壓設置和測量準確度是 0.03%， 設置和測量分辨率是 1mV。因此，用戶可以樹立 信心，能夠?yàn)檩敵龆俗訙?zhǔn)確應用編程的輸出。此外， 對每條通道使用遠程傳感引線，可以保證對負載 應用編程電壓。遠程傳感引線會補償和克服由于 測試線電阻導致的電壓下跌。
特色便利功能，簡化手動操作
Series2230G 高功率電源擁有多種重要功能，讓 手動測試變得更加簡便
- 在輸出關閉時，顯示屏?xí)@示以前的編程電壓 和電流設置，確保在輸出打開時不會對DUT 應用不正確的輸出。
- 顯示全部三條通道的畫面，因此一直能夠看到 每條通道的輸出，用戶可以立即獲得DUT狀 態反饋。
- 可以使用旋轉旋鈕或數字鍵盤控制輸出電壓， 測試 DUT 對大小變化的反應。
- 在36個內存位置之一中保存重復執行的測試的設置參數， 節省復現每項測試的時間。前面板上的 Save 和 Recall 按 鈕可以簡便地完成設置保存和調用操作。

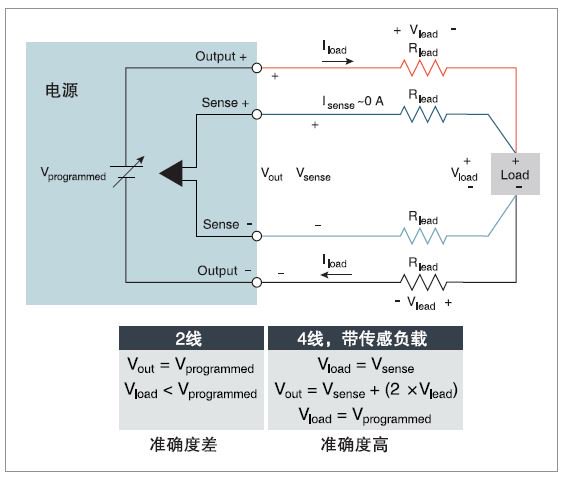

Series 2230G電源的每條通道都有遠程傳感輸入，確保對負載準確應用編程電壓。
在手動操作和自動操作中保護 DUT
Series2230G 電源為保護 DUT 專門設計了一系列功能。每 條通道都有一個最大電壓設置，防止輸出電壓意外調高到編 程極限之上。獨立輸出可以為每條輸出通道編程一個不同的 極限。此外，用戶可以定義一個密碼，鎖住前面板，防止在 測試過程中改變參數。在無人值守測試中，每條通道上的可 編程定時器可以在測試完成后關閉，確保沒有全面溫控功能 的 DUT 不會由于連續供電而過熱。
節約空間，最大限度地縮短自動測試系統中的 測試線長度
盡管 Series2230G 電源能夠輸出 195W 和 375W，且是線 性低噪聲電源，但它們僅2U高、半機架寬。緊湊的外形節 省了寶貴的機架空間，有助于最大限度地減少測試系統尺寸。 此外，Series2230G 電源同時帶有前面和后面輸出連接，因 此電源的測試線達到了最短。如果使用后面板輸出連接，那 么可以防止測試線意外接觸，改善了測試系統的可靠性。

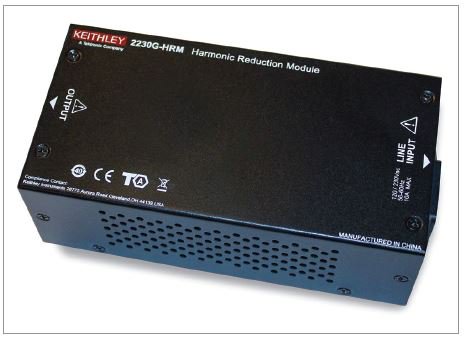

2230G-HRM諧波縮減模塊插入電源和與電源插座之間，減少了 AC電源線電流諧波。為滿足歐盟EN 61000-3-2標準，要求使用 2230G-HRM，適用于 2230G-30-6 和 2230G-60-3
測試自動化選項
Series2230G 電源為 PC 控制提供了三個標準接口：USB、 GPIB和RS-232。任何一個接口都可以全面控制電源。 LabView和IVI驅動程序可以從www.tek.com下載，簡化了 儀器控制、數據記錄和分析。通過這些驅動程序，可以使用 大多數商用軟件控制電源，比如 MatLab。通過使用軟件包和 驅動程序，可以在半自動或全自動測試系統中控制電源。

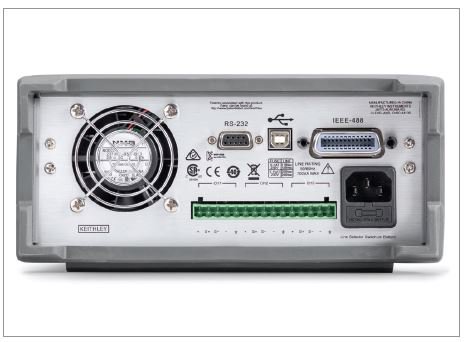

Series 2230G 電源后面板，顯示了 USB、GPIB 和 RS-232 接口和 后面輸出、來源及全部三條通道的傳感線端子塊。
