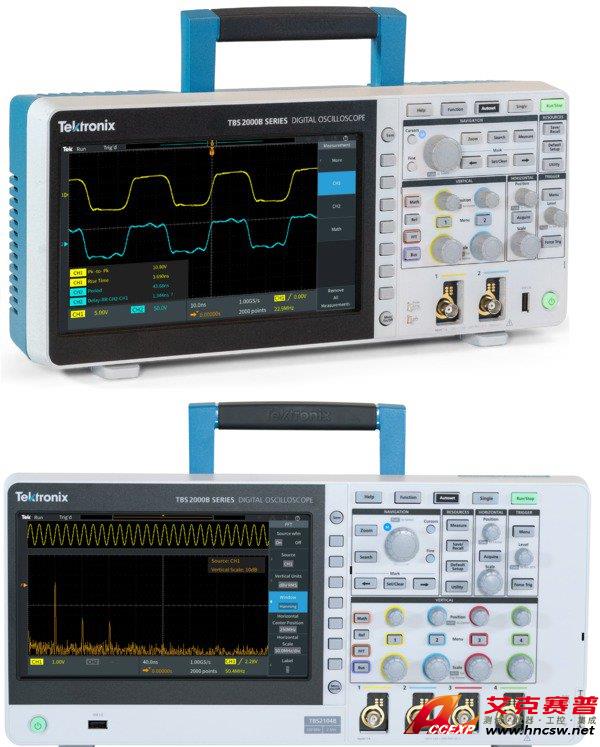

Tektronix泰克 TBS2000B 數字存儲示波器
名稱：示波器
品牌：
型號：
簡介：Tektronix泰克 TBS2000B 數字存儲示波器 TBS2000B 系列示波器具有9 英寸WVGA 顯示器，500萬點記錄長度和 2?GS/s采樣率，可捕獲和顯示明顯多得多的信號，幫助您更快地調試和驗證設計。全新的波形上面光標讀數和...
申請服務
- 產品介紹
TBS2000B 系列示波器具有9 英寸WVGA 顯示器，500萬點記錄長度和 2?GS/s采樣率，可捕獲和顯示明顯多得多的信號，幫助您更快地調試和驗證設計。全新的波形上面光標讀數和32 種自動測量，使您能夠簡便地、滿懷信心地分析信號，每種功能都擁有豐富的小貼士。TekVPI? 探頭接口不僅支持傳統無源BNC 探頭，還支持最新有源電壓探頭和電流探頭，應用范圍極廣。
主要性能指標
- 2?個和 4?個模擬通道型號
- 200?MHz、100?MHz和 70?MHz帶寬型號，高達 2?GS/s采樣率
- 所有通道上 5?M記錄長度
- 5?年保修
主要功能
- 具有15 個水平網格的9 英寸WVGA彩色顯示器顯示信號增加50%
- TekVPI 探頭接口支持有源探頭、差分探頭和電流探頭，支持自動定標和單位
- 全新前端設計可實現更精確的測量
- 32?種自動測量和FFT 功能，快速分析波形
- 搜索和標記功能，輕松識別采集波形中發生的事件
- HelpEverywhere為 新用戶提供有益的屏顯小貼士
- 內置示波器介紹手冊，提供操作說明和示波器基礎知識
- 儀器用戶界面和前面板面飾被翻譯成10 種語言
連接能力
- 前面板上的 USB 2.0?主控端口，可快速簡便地存儲數據
- 后面板上 USB 2.0?設備端口，簡便地連接 PC
- 10/100BASE-T 以太網端口，用來通過局域網進行遠程控制
- Wi-Fi 接口提供了無線通信功能1
1A Wi-Fi 轉接頭在某些國家作為附件（型號 TEK-USB-WIFI）由泰克分銷商提供。詳情請參見訂貨信息。
教育
- 課件功能，在顯示器上提供實驗練習指引
- 全面兼容教育應用中的TekSmartLab實驗管理軟件
- 可以禁用自動設置、光標和自動測量，幫助教育工作者向?qū)W生講授基礎概念
專業設計，讓您的工作更輕松
TBS2000B 系列是為簡便操作及快速動手教學設計的。專用控制功能可以迅速進入重要設置，您可以更快地評估信號。TBS2000B 上有 10? 個垂直分度和15 個水平分度，從而可以查看更多的信號信息。大型顯示器還為測量結果和菜單信息提供了更多的空間。

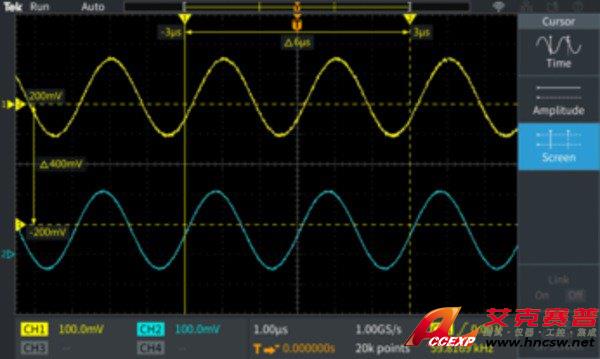

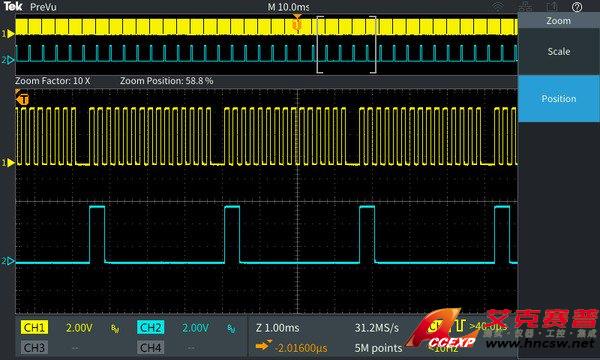

縮放功能可以迅速卷動記錄并放大，查看信號細節。全新的屏幕上光標把光標測量疊加在屏幕上，閱讀和理解起來非常直觀。
多功能觸發和采集模式
觸發系統是為調試當今混合信號設計而打造的。除基本邊沿觸發外，它還包括脈寬觸發和欠幅脈沖觸發，特別適合調試設計的數字部分。脈寬觸發非常適合尋找窄毛刺或超時條件。欠幅脈沖觸發旨在捕獲幅度短于預計幅度的信號。
該儀器提供了多種采集模式。默認的采集模式是采樣模式，這種模式適合大多數應用。峰值檢測模式用來查找尖峰，平均模式可以幫助降低重復信號上的噪聲。
迅速搜索關心的事件

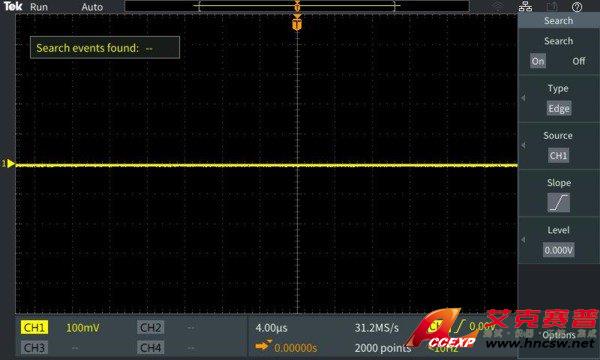

搜索按鈕可以根據觸發設置迅速設置搜索標準。搜索標記會高亮顯示采集中事件發生的所有時點。使用專用導航按鈕簡便搜索事件發生的每個時點，更深入地進行檢查和分析。

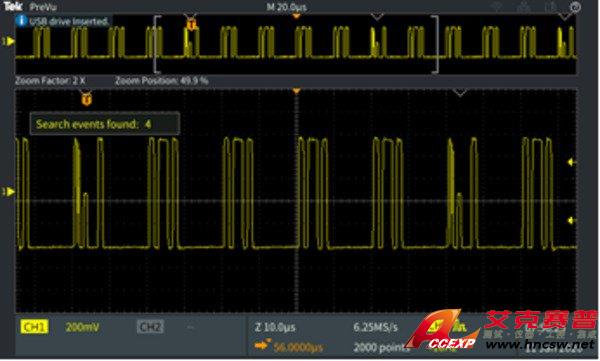

搜索關心的事件，然后在整個采集中標記這些事件。

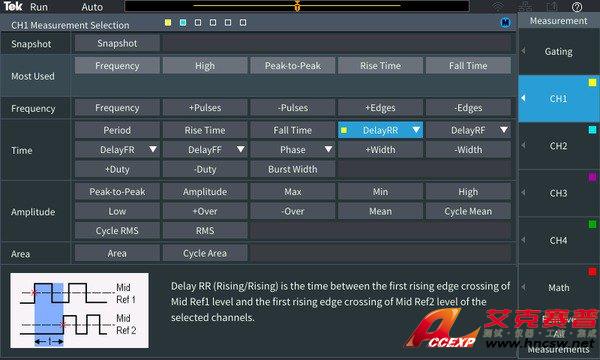

自動測量變得更輕松
全套自動測量可以快捷方便地測試各種信號和應用。

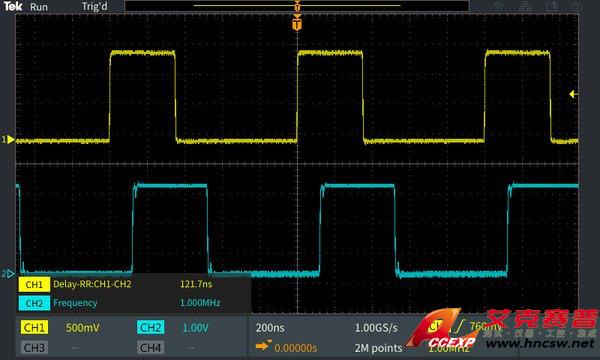

測量分成四大類：頻率，時間，幅度，面積。所有測量都顯示在單個測量選擇屏幕上，可以簡便地選擇32種自動測量，而不用翻查各種菜單。測量按來源加上顏色編碼，顯示在透明背景上，因此波形不會被讀數擋住。HelpEverywhere系統為每項測量提供了小貼士，可以更方便地知道使用哪項測量，了解測量結果。

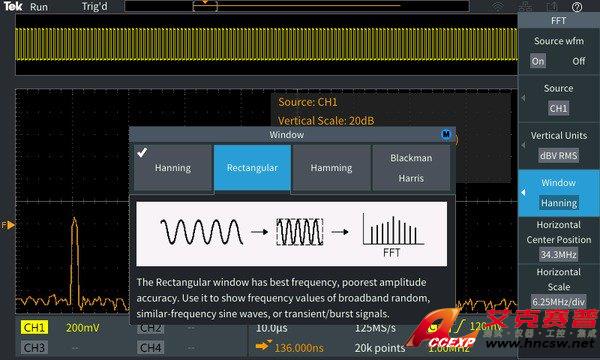

FFT功能
按專用前面板FFT按鈕，您可以使用FFT功能，了解信號的頻率成分。只顯示FFT，或打開源波形顯示，同時查看頻域和時域波形。透明讀數顯示重要設置，而不會擋住FFT顯示。

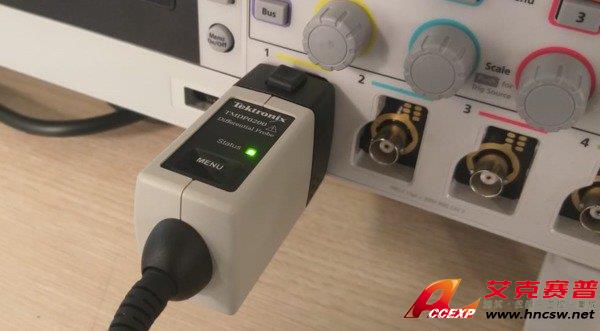

TekVPI?接口和有源探頭支持
TekVPI 探頭接口確立了探測易用性標準。通過這個接口，TBS2000B 系列示波器支持各種最新電壓探頭和電流探頭，覆蓋許多應用。這些探頭通過 VPI 接口供電并與 TBS2000B 通信。標度因數和狀態信息（如錯誤條件）發送給儀器處理和顯示，您不必手動設置標度因數，計算偏置，也不需要對電流探頭消磁。
全新前端設計及 2GS/s 的更高采樣率降低了噪聲，提高了有效位數，改善了測量精度。
支持無線通信的解決方案
內置小貼士，設置更迅速
HelpEverywhere 是 TBS2000B 上獨有的功能。在您瀏覽主要菜單時，它會即時顯示幫助信息。小貼士包括測量信息、應用小貼士、文字和圖形形式的整體指引。您可以選擇從HelpEverywhere菜單中打開和關閉小貼士。

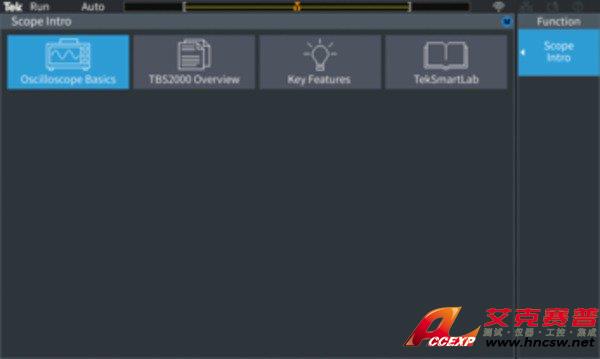

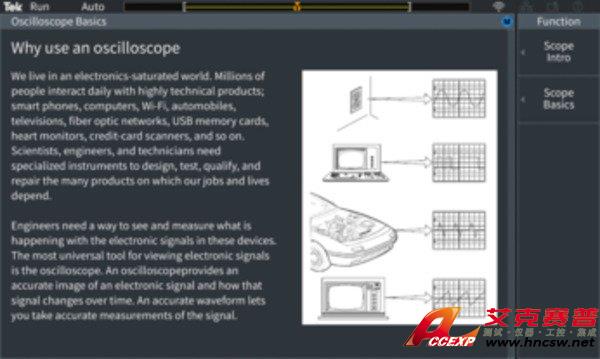

屏顯示波器基礎知識
示波器簡介手冊已嵌入 TBS2000B 幫助系統。按前面板 Function（功能）按鈕，可以獲得示波器基本操作系統，以及面向教育應用的 TBS2000B 和TekSmartLab 實驗管理系統。
創新的新型教育解決方案
TBS2000B提供了多種新方式，教育工作者可以把更多的時間用來講授電路概念，而不是進行實驗設置和管理。

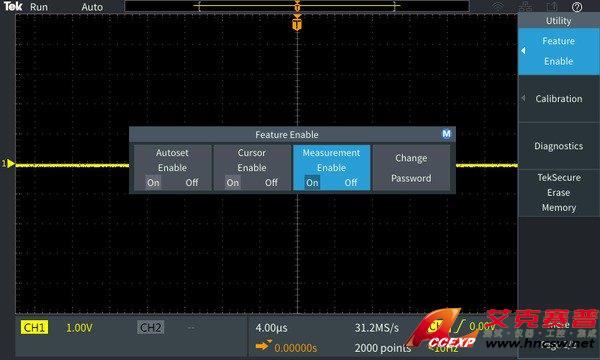

教育工作者可以在儀器上禁用自動設置、光標和自動測量，從而可以向?qū)W生講授基礎概念，幫助他們了解怎樣使用儀器水平控制功能和垂直控制功能獲得波形顯示畫面，使用格線測量時間和電壓，手動繪圖和計算信號特點。

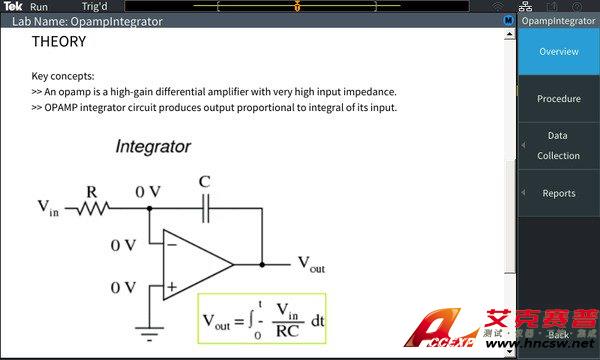

集成課件功能允許教授在儀器中加載實驗練習，在每個站上為學生提供指引，并提供結構化框架，學生可以捕獲數據，并包含在報告中。泰克課件資源中心提供了100多種可供下載的實驗練習樣例。

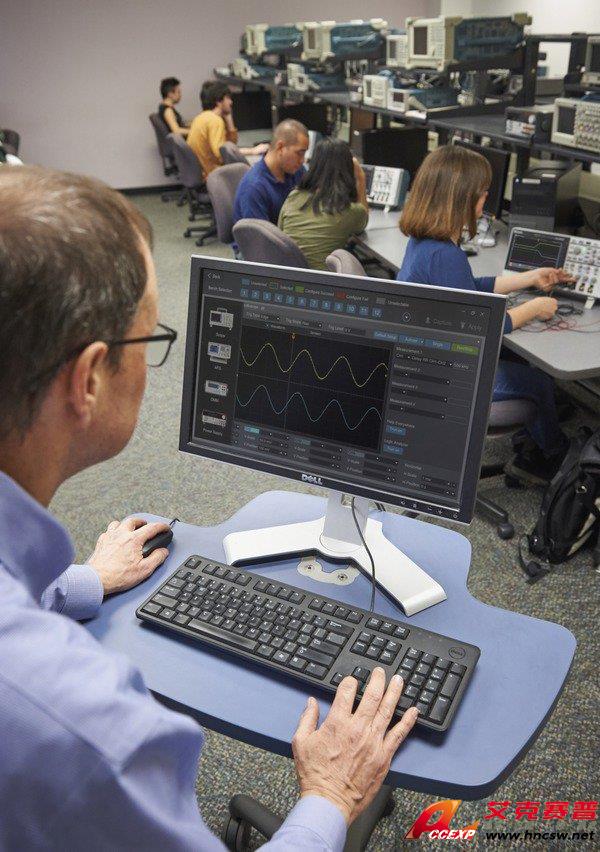

TBS2000B 可以簡便地整合到TekSmartLab 系統中。在整合之后，教育機構只需點擊幾下鼠標，就可以預置裝滿儀器的實驗室，實驗室講師可以從中央工作站追蹤每個學生的進度。
TekBench

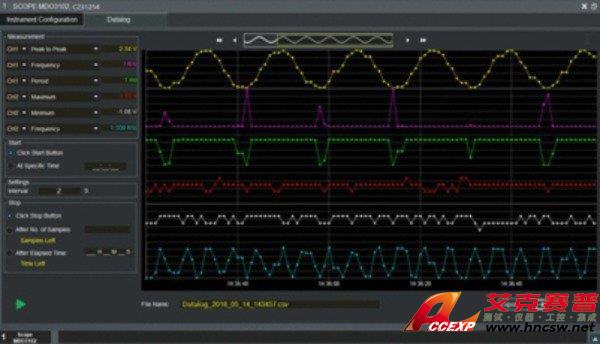

TekBench? 是一種PC 軟件，用來控制泰克示波器和任意函數發生器。它提供了直觀控制儀器、自動記錄測量數據、自動進行頻響測量、簡便導出要求格式的波形，消除了額外的時間和工作。用戶可以把重點放在實驗上，而不是學習怎樣使用儀器上
您可以信賴的性能
泰克提供業界領先的服務和支持，每臺 TBS2000B系列示波器都標配5 年保修。
TBS2000B 數字存儲示波器型號
| 型號 | 模擬帶寬 | 采樣率 | 記錄長度 | 模擬通道 |
|---|---|---|---|---|
| TBS2072B | 70 MHz | up to 2 GS/s | 5 Mpoints | 2 |
| TBS2102B | 100 MHz | up to 2 GS/s | 5 Mpoints | 2 |
| TBS2074B | 70 MHz | up to 2 GS/s | 5 Mpoints | 4 |
| TBS2202B | 200 MHz | up to 2 GS/s | 5 Mpoints | 2 |
| TBS2104B | 100 MHz | up to 2 GS/s | 5 Mpoints | 4 |
| TBS2204B | 200 MHz | up to 2 GS/s | 5 Mpoints | 4 |
