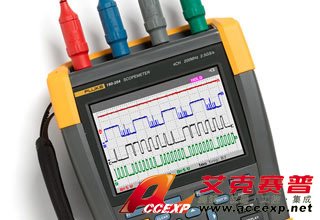

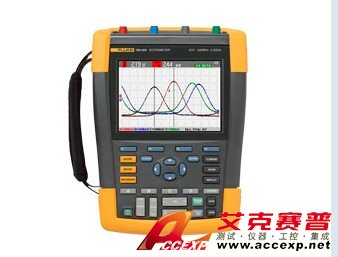

Fluke 190-062 示波器
名稱：示波器
品牌：
型號：
簡介：Fluke 190-062 示波器，Fluke 190-062 示波器擁有60MHz的超寬帶寬、625MS/s的實時采樣率，Fluke 190-062 示波器是首款IEC 61010, 1000 V CAT III / 600 V CAT ...
申請服務
- 產品介紹
Fluke 190-062 示波器，Fluke 190-062 示波器擁有60MHz的超寬帶寬、625MS/s的實時采樣率，Fluke 190-062 示波器是首款IEC 61010, 1000 V CAT III / 600 V CAT IV等級的便攜式示波器。Fluke 190-062 示波器擁有前所未有的高性能、堅固性和編寫性。
Fluke 190-062 示波器特點如下：
| 特性 | 利益 |
| 多達4路、高達1000V的獨立浮地隔離輸入 | 檢查多個信號時間、幅值或波形相關性，尤其是三相電力系統或自動化和控制系統輸入、輸出和反饋環路 |
| 高達2.5 GS/s的高速采樣 | 以高達400 pS的分辨率捕獲波形細節，捕獲類似于快速瞬態和感應噪聲的現象 |
| 10,000點/軌跡波形捕獲(示波器模式) | 靈活的捕獲模式和深度存儲器，使用戶能夠以高分辨率捕獲更長的記錄長度 |
| 1000 V CAT III / 600 V CAT IV | 在CAT III或CAT IV環境下確保安全。唯一一款能安全測量從3相輸入到毫伏控制信號的示波器 |
| Kensington®安全鎖槽 | 無人看守時可安全鎖定示波器 |
| 防塵、防滴的IP51防護等級 | 靈敏的測試工具，設計用于應對惡劣的工業環境 |
| Connect-and-View™觸發 | 對快速、慢變甚至復合信號進行智能、自動觸發，使用示波器時幾乎可實現無手動干預 |
| FFT頻譜分析 | 方便地在頻域分析信號，觀察信號幅值和頻譜關系 |
| 自動捕獲及回放100個頻譜 | 內置記錄儀，在間歇性隨機事件永遠丟失之前對其進行回放顯示 |
| ScopeRecord™ 滾動模式 | 在長時間周期內記錄高分辨率波形，查找波形異常 |
| TrendPlot™無紙記錄儀模式，帶有深度存儲器 | 記錄數天的自動信號測量值，方便地分析信號漂移、波動及其他異常。 |
| 采用BP291電池供電 | 電池工作時間長達7小時，不會浪費現場時間 |
| 方便操作的電池艙門 | 現場可快速更換電池 |
| 隔離USB主機端口 | 可將數據直接儲存至USB存儲裝置 |
| 隔離USB設備端口 | 可方便地將數據傳輸至PC |
| 緊湊、重量輕 | 僅2.2 kg (4.8 lbs)，方便攜帶到任何地方 |
| 雙通道模式下的5,000字DMM | 提高了多功能性，精密測量幅值或簡單切換至示波器模式分析波形 |
Fluke 190-062 示波器詳細技術指標如下表所示：
| 190-062 | 190-102 | 190-202 | |
| 垂直偏轉 | |||
| 通道數 | 2 | 2 | 2 |
| 帶寬 | 60 MHz | 100 MHz | 200 MHz |
| 上升時間 | 5.8 納秒 | 3.5 納秒 | 1.7 納秒 |
| 示波表輸入數 | 2 個輸入通道加外觸發器 | ||
| 通道基礎架構 |
所有輸入彼此之間完全隔離，與地完全隔離 可以任意組合激活輸入 |
||
| 輸入敏感度 | 2 mV/刻度到 100 V/刻度，加可變衰減 | ||
| 帶寬限制器 | 用戶可選：20 kHz、20 MHz 或全帶寬 | ||
| 輸入電壓 | 經過 CAT III 1000 V/CAT IV 600 V 評級，請查看“一般規格“了解詳細信息 | ||
| 垂直分辨率 | 8 位 | ||
| 準確度 | ±（讀數的 2.1 % + 0.04 x 范圍/刻度）@ 5 mV/刻度到 100 V/刻度 | ||
| 輸入阻抗 | 1 MΩ ± 1 % // 14 pF ± 2 pF | ||
| 水平 | |||
| 最大實時采樣速率（同時采樣） |
每個通道 625 MS/秒 |
每個通道 1.25 GS/秒 |
2.5 GS/秒 (2 通道) |
| 記錄長度 | 每通道高達 10,000 樣本點 | ||
| 時基范圍 |
10 ns/刻度到 4 秒/刻度 |
5 納秒/刻度到 4 秒/刻度 |
2 納秒/刻度到 4 秒/刻度 |
| 1-2-4-序列的時基使用 ScopeRecord™ Roll 模式（請查看“記錄儀模式”）的調慢時間/刻度設置 | |||
| 毛刺捕捉 | 每通道 8 納秒峰值檢測（在任何時基設置，使用實時采樣和數據壓縮） | ||
| 觸發和延遲 | |||
| 模式 | 自動 Connect-and-View™、自由運行、單擊取樣、邊緣、延遲、雙斜率、視頻、視頻線路、可選的脈沖寬度（僅限通道 A)、N 周期 | ||
| Connect-and-View™ | 先進的自動觸發功能，可識別信號模式，自動設置并持續調整觸發、時基和振幅自動顯示復雜動態信號的穩定波形，例如電機驅動器和控制信號可以根據需要關閉 | ||
| 自動捕捉 100 個屏幕 | |||
| 處于示波表模式時，儀表總是可以記住最近 100 個屏幕，無需特定的用戶設置。發現異常時，可以按“重播”按鈕反復查看整個序列的屏幕事件。 可以對儀表進行設置，使之在出現毛刺或間斷性異常時觸發，然后以“看守”模式運行，捕捉 100 個特定的事件 | |||
| FFT – 頻譜分析 | |||
| 窗口 | 自動、哈明 (Hamming)、漢寧 (Hanning) 或無 | ||
| 波形比較以及使測試通過/失敗 | |||
| 波形比較 | 提供參考波形的存儲和顯示，用于對新采集的波形進行視覺比較。參考源自采集的波形，可以在示波表中進行修改 | ||
| 使測試通過/失敗 | 在波形比較模式中，示波表可以設置為僅在重播內存庫中存儲匹配（“通過”）或僅存儲非匹配（“失敗”）的采集波形，以供將來分析 | ||
| 自動示波表測量 | |||
| Vdc、Vac rms、Vac+dc、V 最大峰值、V 最小峰值、V 峰到峰、Aac、Adc、Aac+dc、頻率（單位：Hz）、上升時間（使用光標）、下降時間（使用光標）、相位（任意兩個輸入之間）、脈沖寬度（正/負）、有荷因數（正/負）、攝氏溫度、華氏溫度（不適用于日本）、dBV、dBm（50 Ω 和 600 Ω） | |||
