FH8600無線高壓核相器
名稱：高壓電力測試儀
品牌：
型號：
簡介：FH8600無線高壓核相器在電力系統環網和雙電源電力網建設或檢修中, 對于閉環點斷路器兩側電源核相檢查是非常重要的試驗項目, 否則可能發生短路, 后果不堪設想。 豐輝公司FH8600 無線高壓核相器采用最新電力電子檢測技術和無線傳輸技術, ...
申請服務
- 產品介紹
FH8600無線高壓核相器在電力系統環網和雙電源電力網建設或檢修中, 對于閉環點斷路器兩側電源核相檢查是非常重要的試驗項目, 否則可能發生短路, 后果不堪設想。
豐輝公司FH8600 無線高壓核相器采用最新電力電子檢測技術和無線傳輸技術, 操作安全可靠, 使用方便, 克服了有線核相器器的諸多缺點, 符合國家GB13398-92、GB311.1-311.6-8、3DL408-91標準和國家新頒布電力行業標準《帶電作業用1kV~35kV便攜式核相器通用技術條件 DL/T971-2005》要求。無線高壓核相器主要優點在于去掉了連接兩個電網(電源)兩端的引線, (距離可達200m)可穿過圍墻和隔墻(板), 不受任何地形和設施構架的方式限制, 提高了安全性, 操作極為方便, 只需一人操作一人監護.
另：已購ZX8000 無線核相器的用戶請與我公司聯系，可升級至最新版ZX8600 無線核相器產品！
一、FH8600 無線高壓核相器主要特點
1、FH8600 無線高壓核相器整機采用大容量免維護鋰電池供電, 徹底解決碳性電池、紐扣電池等一次性電池電量不足、更換麻煩等缺點, 特別適合野外作業,該產品無需裝卸電池, 符合礦用設備安全設計;
2、超低功耗. 充電一次常規使用一年;
3、可顯示各發射器采集的電壓波形;
4、測試距離遠, 可達到200米視距, 并可穿墻使用;
5、液晶屏同時顯示相位、波形、頻率等數據，測試方便快捷;
6、絕緣桿攜帶、使用非常方便, 絕緣性能符合電力絕緣工器具耐壓試驗要求。

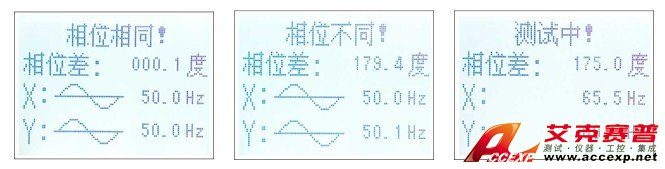

二、FH8600 無線高壓核相器顯示界面及外觀
三、FH8600 無線高壓核相器性能指標
本產品產品符合國家GB13398-92、GB311.1-311.6-8、3DL408-91標準和國家新頒布電力行業標準《帶電作業用1kV~35kV便攜式核相器通用技術條件 DL/T971-2005》要求。
各項檢驗參數如下
1.FH8600 無線高壓核相器可檢測電壓范圍: 0.38kV~500kV; (標準配置為0.38~110kV，特殊電壓等級可定做)；
2. 無線傳輸距離: ≥200米視距 (可穿墻使用, 300米以上需定做, 目前最遠距離可達1~2公里視距)；
3. 測試誤差: ±0.1°；
4. 同相定義: 嚴格按照規程的規定設計, 相位差≤15°為同相, 相位差≥15°為不同相. 也可根據用戶要求定制相位角報警范圍；
5. 工作頻率: 45~60Hz, 也可用于國外60Hz電網的核相；
6. 工作電流:
FH8600型 發射器: 28mA (200米) 接收器: 20mA ；
7. 工作電壓: 鋰電池 DC 7.2 V；
8. 發射器(兩個)本體采用高耐壓尼龍材料, 絕緣等級: 80kV/cm。
1、需要從哪些方面來衡量一款核相器的性能？
答：現在市場上視乎有多款核相器，很多部門工程師為選擇一款合適的高低壓核相器絞盡腦汁，基于這些因素中旭公司技術部針對這一問題做一個全面的技術總結。
總體來講需要從以下方面來衡量一臺核相器的性能：
a、安全性。
主要表現在絕緣桿絕緣性能、相位測量結果等。
絕緣性能。以往的核相中多采用有線核相器，有線核相是一個危險的試驗，因為儀器測試時需要連接導線，對人身安全是個很大的威脅。而采用無線的方式測試時無需接任何導線，因此很大程度提高了試驗的安全性。
相位測量結果。線路核相時是不能出現誤報的，否則會造成非常嚴重的后果，而數據的準確性取決于以下幾個方面：電池供電能力、傳輸距離、待機時間等，其原因以下會講到。
b、電池性能
電池供電方式直接影響一個產品的性能。電池為什么很重要？因為核相器多半是在線路檢修時使用，電力檢修具有隨機性，隨時可能要去現場進行核相工作，不能有半點耽擱。
目前核相器的供電方式無外乎有以下幾種：紐扣式電池供電、一次性電池供電、普通充電電池供電和鋰電池供電等。紐扣電池就是以前玩具電子表里面的那種小電池，不用多說，它的使用時間真的不好意怎么來形容它，因為它實在是太力不從心了，況且這種電池不容易買到，在野外測試時遇到電量不足到哪里去買這樣的電池。
現在說說一般的充電電池，一般是指鎳鎘電池，先不說充電發燙、容量有限等缺點，這種電池具有嚴重的記憶性，放電不能太徹底，這類電池是沒有充電放電保護板的，不小心放完了那對不起，請更換一個新的，因此這種電池其實還不如一次性的電池，用完了直接甩掉，因此這類充電電池顯得很嬌貴。
再來說說鋰電池，鋰電池技術現在已經非常成熟，現已成為各儀器儀表的主流配置，以我們經常使用的手機鋰電池來說，很多人都是每天24 小時開機，
一兩天充電一次，如此頻繁的充放電還能保證手機換代了電池還是好的，其充放電保護電路對延長電池壽命起著非常重要的作用，這些無非說明一點：鋰電池的性能是非常出色的，她具有容量大、壽命長、技術成熟、零維護等優點。
以上只是對目前使用的電池做個簡單的比較，選擇什么樣的電池我想不需要再重復。
c、傳輸距離
傳輸距離是衡量核相器性能的重要指標之一，測試現場很多時候都是很遠距離的，少則十來米遠，遠的有一兩百米。多年的經驗告訴我們，實驗室標稱20 米傳輸距離的核相器實際使用時距離根本就達不到10 米，因為發射器性能在高壓電場下性能會打折（表現在輸出阻抗的偏移），信號傳輸距離有限將導致數據無法接收到，從而影響使用。
也許有人問，距離遠了會不會因為外界干擾而影響測試數據？試想大家使用的手機，有沒有在你接電話的時候聽到別人講話？沒有！所以說，電網電壓信號從50 赫茲的基波到幾百赫茲的高次諧波都遠離了發射器的頻率315MHz，因此擔心受干擾完全是多余的。
根據多年的現場經驗，FH8600 無線核相器解決了上面所有的問題，可以說是同類產品中的佼佼者，高容量鋰電池配置讓儀器經久耐用。該儀器傳輸距離可達200 米視距，主要優點在于去掉了連接兩個電網(電源)兩端的引線，可穿過圍墻和隔墻(板)，不受任何地形和設施構架的方式限制，提高了安全性，操作極為方便, 只需一人操作一人監護。
豐輝公司FH8600 無線高壓核相器采用最新電力電子檢測技術和無線傳輸技術, 操作安全可靠, 使用方便, 克服了有線核相器器的諸多缺點, 符合國家GB13398-92、GB311.1-311.6-8、3DL408-91標準和國家新頒布電力行業標準《帶電作業用1kV~35kV便攜式核相器通用技術條件 DL/T971-2005》要求。無線高壓核相器主要優點在于去掉了連接兩個電網(電源)兩端的引線, (距離可達200m)可穿過圍墻和隔墻(板), 不受任何地形和設施構架的方式限制, 提高了安全性, 操作極為方便, 只需一人操作一人監護.
另：已購ZX8000 無線核相器的用戶請與我公司聯系，可升級至最新版ZX8600 無線核相器產品！
一、FH8600 無線高壓核相器主要特點
1、FH8600 無線高壓核相器整機采用大容量免維護鋰電池供電, 徹底解決碳性電池、紐扣電池等一次性電池電量不足、更換麻煩等缺點, 特別適合野外作業,該產品無需裝卸電池, 符合礦用設備安全設計;
2、超低功耗. 充電一次常規使用一年;
3、可顯示各發射器采集的電壓波形;
4、測試距離遠, 可達到200米視距, 并可穿墻使用;
5、液晶屏同時顯示相位、波形、頻率等數據，測試方便快捷;
6、絕緣桿攜帶、使用非常方便, 絕緣性能符合電力絕緣工器具耐壓試驗要求。
二、FH8600 無線高壓核相器顯示界面及外觀
三、FH8600 無線高壓核相器性能指標
本產品產品符合國家GB13398-92、GB311.1-311.6-8、3DL408-91標準和國家新頒布電力行業標準《帶電作業用1kV~35kV便攜式核相器通用技術條件 DL/T971-2005》要求。
各項檢驗參數如下
1.FH8600 無線高壓核相器可檢測電壓范圍: 0.38kV~500kV; (標準配置為0.38~110kV，特殊電壓等級可定做)；
2. 無線傳輸距離: ≥200米視距 (可穿墻使用, 300米以上需定做, 目前最遠距離可達1~2公里視距)；
3. 測試誤差: ±0.1°；
4. 同相定義: 嚴格按照規程的規定設計, 相位差≤15°為同相, 相位差≥15°為不同相. 也可根據用戶要求定制相位角報警范圍；
5. 工作頻率: 45~60Hz, 也可用于國外60Hz電網的核相；
6. 工作電流:
FH8600型 發射器: 28mA (200米) 接收器: 20mA ；
7. 工作電壓: 鋰電池 DC 7.2 V；
8. 發射器(兩個)本體采用高耐壓尼龍材料, 絕緣等級: 80kV/cm。
1、需要從哪些方面來衡量一款核相器的性能？
答：現在市場上視乎有多款核相器，很多部門工程師為選擇一款合適的高低壓核相器絞盡腦汁，基于這些因素中旭公司技術部針對這一問題做一個全面的技術總結。
總體來講需要從以下方面來衡量一臺核相器的性能：
a、安全性。
主要表現在絕緣桿絕緣性能、相位測量結果等。
絕緣性能。以往的核相中多采用有線核相器，有線核相是一個危險的試驗，因為儀器測試時需要連接導線，對人身安全是個很大的威脅。而采用無線的方式測試時無需接任何導線，因此很大程度提高了試驗的安全性。
相位測量結果。線路核相時是不能出現誤報的，否則會造成非常嚴重的后果，而數據的準確性取決于以下幾個方面：電池供電能力、傳輸距離、待機時間等，其原因以下會講到。
b、電池性能
電池供電方式直接影響一個產品的性能。電池為什么很重要？因為核相器多半是在線路檢修時使用，電力檢修具有隨機性，隨時可能要去現場進行核相工作，不能有半點耽擱。
目前核相器的供電方式無外乎有以下幾種：紐扣式電池供電、一次性電池供電、普通充電電池供電和鋰電池供電等。紐扣電池就是以前玩具電子表里面的那種小電池，不用多說，它的使用時間真的不好意怎么來形容它，因為它實在是太力不從心了，況且這種電池不容易買到，在野外測試時遇到電量不足到哪里去買這樣的電池。
現在說說一般的充電電池，一般是指鎳鎘電池，先不說充電發燙、容量有限等缺點，這種電池具有嚴重的記憶性，放電不能太徹底，這類電池是沒有充電放電保護板的，不小心放完了那對不起，請更換一個新的，因此這種電池其實還不如一次性的電池，用完了直接甩掉，因此這類充電電池顯得很嬌貴。
再來說說鋰電池，鋰電池技術現在已經非常成熟，現已成為各儀器儀表的主流配置，以我們經常使用的手機鋰電池來說，很多人都是每天24 小時開機，
一兩天充電一次，如此頻繁的充放電還能保證手機換代了電池還是好的，其充放電保護電路對延長電池壽命起著非常重要的作用，這些無非說明一點：鋰電池的性能是非常出色的，她具有容量大、壽命長、技術成熟、零維護等優點。
以上只是對目前使用的電池做個簡單的比較，選擇什么樣的電池我想不需要再重復。
c、傳輸距離
傳輸距離是衡量核相器性能的重要指標之一，測試現場很多時候都是很遠距離的，少則十來米遠，遠的有一兩百米。多年的經驗告訴我們，實驗室標稱20 米傳輸距離的核相器實際使用時距離根本就達不到10 米，因為發射器性能在高壓電場下性能會打折（表現在輸出阻抗的偏移），信號傳輸距離有限將導致數據無法接收到，從而影響使用。
也許有人問，距離遠了會不會因為外界干擾而影響測試數據？試想大家使用的手機，有沒有在你接電話的時候聽到別人講話？沒有！所以說，電網電壓信號從50 赫茲的基波到幾百赫茲的高次諧波都遠離了發射器的頻率315MHz，因此擔心受干擾完全是多余的。
根據多年的現場經驗，FH8600 無線核相器解決了上面所有的問題，可以說是同類產品中的佼佼者，高容量鋰電池配置讓儀器經久耐用。該儀器傳輸距離可達200 米視距，主要優點在于去掉了連接兩個電網(電源)兩端的引線，可穿過圍墻和隔墻(板)，不受任何地形和設施構架的方式限制，提高了安全性，操作極為方便, 只需一人操作一人監護。
| 序號 | 試驗項目 | 單位 | 試驗參數 |
備注
|
||||||
| 3kV | 6kV | 10kV | 35kV | 110kV | 220kV | 500kV | ||||
| 1 | 啟動電壓 | kV | <0.4 | <0.4 | <0.4 | <0.4 | <0.4 | <0.4 | <0.4 |
合格
|
| 2 | 傳輸視距 | m | > 200米 |
合格
|
||||||
| 4 | 泄漏電流 | μA | <30 | <30 | <30 | <30 | <30 | <30 | <30 |
合格
|
| 5 | 音響強度 | dB | >75 | >75 | >>75 | >75 | >75 | >75 | >75 |
合格
|
| 6 | 直流耐壓 | kV | 3 | 6 | 10 | 35 | 110 | 220 | 500 |
合格
|
| 7 | 工頻耐壓 | 0.3m/40kV |
合格
|
|||||||
| 8 | 抗電弧試驗 | kV | 3.6 | 7.2 | 12 | 42 | 130 | 260 | 600 |
合格
|
| 9 | 防短路試驗 | kV | 3.6 | 7.2 | 12 | 42 | 88 | 176 | 400 |
合格
|
| 11 | 溫度試驗 | ℃ | -30~+45 |
合格
|
||||||
| 12 | 濕度試驗 | % | 95% | 95% | 95% | 95% | 95% | 95% | 95% |
合格
|
| 13 | 自由跌落 | 次 | 10 | 10 | 10 | 10 | 10 | 10 | 10 |
合格
|
| 14 | 沖擊試驗 | 次 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
合格
|
| 15 | 同相干擾 | kV | <1.2 | <2.4 | <4 | <14 | <44 | <88 | <200 |
合格
|
| 16 | 反相干擾 | kV | >1.8 | >3.6 | >6 | >21 | >66 | >132 | >300 |
合格
|
| 17 | 工作環境 | 戶內戶外 |
合格
|
|||||||
| 18 | 工作電壓 | V | 8.7V |
鋰電
|
||||||
| 19 | 靜態電流 | μA | < 10 |
合格
|
||||||
| 20 | 動態電流 | mA | < 20 |
合格
|
||||||
| 21 | 動態功耗 | W | <0.2 |
合格
|
||||||
