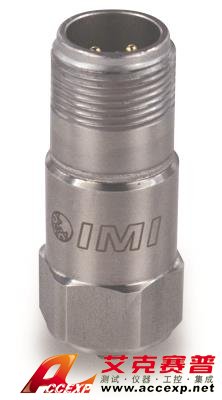

美國PCB 603M113低功耗加速度計
名稱：儀器附件及傳感器
品牌：
型號：
簡介：美國PCB 603M113低功耗加速度計對電池供電的無線系統的功率要求較低。傳感器具有多種不同的外殼配置，包括頂部/側面出口和MIL連接器/整體電纜。所有傳感器的靈敏度均為100mV / g，最大測量范圍為50g（取決于激勵電壓和偏置電壓值...
申請服務
- 產品介紹
美國PCB 603M113低功耗加速度計對電池供電的無線系統的功率要求較低。傳感器具有多種不同的外殼配置，包括頂部/側面出口和MIL連接器/整體電纜。所有傳感器的靈敏度均為100mV / g，最大測量范圍為50g（取決于激勵電壓和偏置電壓值）。
美國PCB 603M113低功耗加速度計低功率，工業，陶瓷剪切加速度傳感器，100 mV / g，1.6至10k Hz，頂部出口，3針連接，單點ISO 17025認證校準
美國PCB 603M113低功耗加速度計參數：
- 靈敏度：（±20％）100 mV / g（10.2 mV /（m /s²））
- 頻率范圍：（±3dB）96至600000 cpm（1.6至10000 Hz）
- 感應元件：陶瓷
- 測量范圍：±50 g（±490 m /s²）
- 重量：2.0盎司（56.7克）
| 美國PCB 603M113低功耗加速度計性能 | |||
| 靈敏度（±20％） | 100毫伏/克 | 10.2 mV /（m /s²） | [1] |
| 測量范圍（12 VDC） | ±50克 | ±490 m /s² | [4] |
| 測量范圍（5 VDC） | ±15克 | ±147 m /s² | [4] |
| 頻率范圍（±3 dB） | 96至600000 cpm | 1.6至10000 Hz | [3] |
| 共振頻率 | 1500千噸 | 25 kHz | [4] |
| 寬帶分辨率（1至10000 Hz） | 1.5毫克 | 15毫米/秒 | [4] |
| 非線性度 | ±1％ | ±1％ | [2] |
| 橫向靈敏度 | ≤7％ | ≤7％ | |
| 環境方面 | |||
| 過載極限（沖擊） | 5000克包 | 49050 m /s²包 | |
| 溫度范圍 | -65至+250°F | -54至+121°C | |
| 溫度響應 | 見圖表％/°F | 見圖表％/°F | [4] |
| 外殼等級 | IP68 | IP68 | |
| 電的 | |||
| 建立時間（偏差的1％以內） | ≤5.0秒 | ≤5.0秒 | |
| 放電時間常數 | ≥0.1秒 | ≥0.1秒 | |
| 勵磁電壓 | 5至12 VDC | 5至12 VDC | |
| 輸出阻抗 | <100歐姆 | <100歐姆 | |
| 輸出偏置電壓 | 2.5至6.0 VDC | 2.5至6.0 VDC | |
| 頻譜噪聲（10 Hz） | 18微克/√Hz的 | 176.6（µm / sec 2）/√Hz | [4] |
| 頻譜噪聲（100 Hz） | 4 µg /√Hz | 39.2（µm / sec 2）/√Hz | [4] |
| 頻譜噪聲（1 kHz） | 2 µg /√Hz | 19.6（µm / sec 2）/√Hz | [4] |
| 電氣隔離（外殼） | > 100000000歐姆 | > 100000000歐姆 | |
| 物理 | |||
| 尺寸-十六進制 | 11/16英寸 | 18毫米 | |
| 尺寸-高度 | 1.86英寸 | 47.2毫米 | |
| 重量 | 2.0盎司 | 56.7克 | |
| 安裝螺紋 | 1 / 4-28女 | 沒有等同的指標 | [5] |
| 安裝扭矩 | 2至5英尺磅 | 2.7至6.8 Nm | |
| 感應元件 | 陶瓷的 | 陶瓷的 | |
| 感應幾何 | 剪力 | 剪力 | |
| 筑屋材料 | 不銹鋼 | 不銹鋼 | |
| 封口 | 焊接密封 | 焊接密封 | |
| 電連接器 | 3針MIL-C-5015 | 3針MIL-C-5015 | |
| 電氣連接位置 | 最佳 | 最佳 | |
| 電氣連接（針腳A） | 正功率 | 正功率 | |
| 電氣連接（針腳B） | 地面 | 地面 | |
| 電氣連接（引腳C） | 信號 | 信號 |
|
