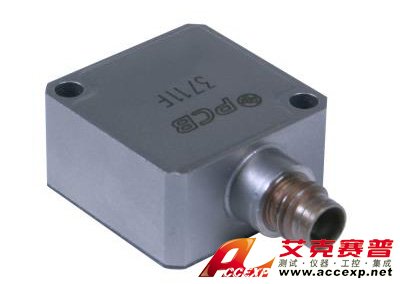

美國PCB 3711F11100G加速度傳感器，單軸MEMS DC加速度計，14 mV / g，+/- 100 g，1 / 4-28 4針插頭
美國PCB 3711F11100G加速度傳感器參數：
靈敏度：（±3％）13.5 mV / g（1.38 mV /（m /s²））
測量范圍：±100 g pk（±981 m /s²pk）
寬帶分辨率：3.5 mg rms（0.034 m /s²rms）
溫度范圍：-65至+250°F（-54.0至+121°C）
頻率范圍：（±5％）0至1500 Hz
電氣連接器：4針（4針）
|
美國PCB 3711F11100G加速度傳感器性能 |
|
靈敏度（±3％） |
13.5毫伏/克 |
1.38 mV /（m /s²） |
[3] |
|
測量范圍 |
±100克峰 |
±981 m /s²包 |
|
|
頻率范圍（±5％） |
0至1500 Hz |
0至1500 Hz |
|
|
頻率范圍（±10％） |
0至2500 Hz |
0至2500 Hz |
|
|
共振頻率 |
8.5 kHz的 |
8.5 kHz的 |
[2] |
|
相位響應（100 Hz） |
<10° |
<10° |
|
|
寬帶分辨率（0.5至100 Hz） |
3.5毫克有效值 |
0.034 m /s²均方根 |
[2] |
|
非線性 |
≤1％ |
≤1％ |
[1] |
|
橫向靈敏度 |
≤3％ |
≤3％ |
|
|
環境因素 |
|
過載極限（沖擊） |
±5000克峰 |
±49050 m /s²包 |
|
|
溫度范圍（工作） |
-65至+250°F |
-54.0至+121°C |
|
|
溫度范圍（存儲） |
-65至+250°F |
-54.0至+121°C |
|
|
溫度靈敏度 |
±2.5％ |
±2.5％ |
[4] |
|
零克偏移溫度系數 |
FSO±1.5％ |
FSO±1.5％ |
[4] [5] |
|
基本應變敏感性 |
0.001克/微秒 |
0.01（m /s²）/ µε |
[2] |
|
磁靈敏度 |
40 µg /高斯 |
3.9（m /s²）/特斯拉 |
[2] |
|
電的 |
|
勵磁電壓 |
5至32 VDC |
5至32 VDC |
|
|
目前的消費 |
≤5毫安 |
≤5毫安 |
|
|
輸出阻抗 |
≤120歐姆 |
≤120歐姆 |
|
|
失調電壓 |
+/- 20毫伏直流電 |
+/- 20毫伏直流電 |
[6] |
|
頻譜噪聲 |
500微克/√Hz |
4905（µm / sec 2）/√Hz |
[2] |
|
電氣隔離（外殼） |
> 100000000歐姆 |
> 100000000歐姆 |
|
|
物理 |
|
筑屋材料 |
鈦 |
鈦 |
|
|
封口 |
密閉 |
密閉 |
|
|
尺寸-高度 |
0.45英寸 |
11.4毫米 |
|
|
尺寸-長度 |
0.85英寸 |
21.6毫米 |
|
|
尺寸-寬度 |
0.85英寸 |
21.6毫米 |
|
|
重量 |
0.58盎司 |
16.3克 |
|
|
電連接器 |
4針 |
4針 |
|
|
電氣連接位置 |
側 |
側 |
|
|
安裝 |
通孔 |
通孔 |
|
|
