TSI 813型機械設計基礎示教陳列柜
名稱：教育實驗實訓裝置
品牌：
型號：
簡介：TSI 813型機械設計基礎示教陳列柜
申請服務
- 產品介紹

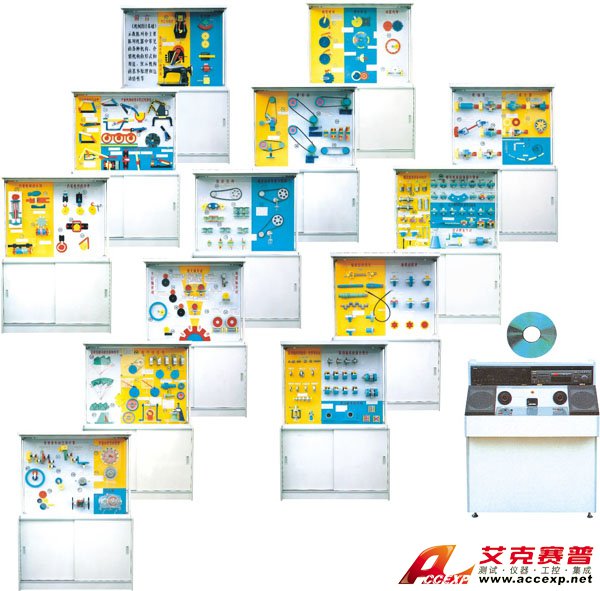

TSI 813型機械設計基礎示教陳列柜是根據教育部高職高專規劃教材設計的電化教學設備。TSI 813型機械設計基礎示教陳列柜共分十三個柜和一個電腦控制臺，并配有一臺功率放大器，VCD機和激光片，聲控同步演示，采用單獨驅動由電子設備控制演示，可由VCD控制順序自動運行講解；又能根據教材，教學需要而遙控任意選擇進行單獨演示。模型材料采用進口有機板和硬聚氯；板面附有必要的圖表和文字說明，演示形象逼真，運行可靠，制作工藝美觀，TSI 813型機械設計基礎示教陳列柜可提高教學效果，節約學時，是一套現代機化械課程教學應用實驗設備。
| 第一柜 | 機器的組成及特征 |
| 單缸內燃機、顎式破碎機、縫紉機、運動副（轉動副、移動副、平面高副） | |
| 第二柜 | 平面連桿機構 |
| 五桿鉸鏈機構、曲柄滑塊機構、大篩機構、鉸鏈機構、鉸鏈四桿機構、攪拌機、慣性篩機構、機車車輛機構、鶴式起重機、轉動導桿機構（牛頭刨床主運動機構、小型刨床）曲柄搖塊機構、曲柄移動導桿機構、雙轉塊機構、雙滑塊機構、曲柄搖桿機構的極位夾角、有急回特性的機構、夾緊機構 | |
| 第三柜 | 凸輪機構 |
| 內燃機配氣機構、靠模車削機構、自動送料機構、分度轉位機構、力鎖合凸輪（靠重力、彈簧力）、形鎖合凸輪（溝槽凸輪、等寬凸輪、興軛凸輪） | |
| 第四柜 | 間歇運動機構 |
| 棘輪機構、雙動式棘輪機構（鉤頭雙動式棘爪、直頭雙動式棘爪）雙向棘輪機構、槽輪機構、內嚙合槽輪機構、空間槽輪機械、六角車床上的槽輪機構、外嚙合不完全齒輪機構、內嚙合不完全齒輪機構、凸輪式間歇運動機構 | |
| 第五柜 | 帶傳動 |
| 平帶傳動（張緊輪裝置）、 V 帶傳動、（帶定期張緊緊裝置、滑道式）、 V 帶傳動（帶定期張緊裝置，擺架式）、 V 帶傳動（帶的自動張緊裝置）、園型帶傳動（張緊輪裝置）、同步帶傳動、 V 帶輪的結構 4 種 | |
| 第六柜 | 螺紋聯接和螺旋傳動 |
| 螺紋的牙型（三角形、矩形、梯形、鋸齒形）、螺紋的旋向（右旋、左旋）、螺紋的線數，螺距和導程、螺栓聯接、雙頭螺栓聯接、螺釘聯接、緊定螺釘聯接、常用標準螺紋聯接件（六角頭螺栓、螺柱、螺釘、緊定螺釘、六角螺母、墊圈）、常用的防松方法（彈簧墊圈、對頂螺母、尼龍圈鎖緊螺母、槽形螺母和開口銷、圓螺母用帶翅墊片、止動墊片、沖點法防松、粘合防松、永久防松、串聯鋼絲）承受橫向載荷的減載裝置（用減載銷、用減載套筒、用減載鍵）、螺栓承受偏心載荷、凸臺與沉頭座的應用、斜面墊圈的應用、受橫向載荷的螺栓組聯接、改善螺紋牙間載荷分布、柔性螺栓、螺母下裝彈性元件、金屬墊片和密封環密封、螺旋千斤頂、機床刀架進給機構、插管式外循環滾動螺旋 | |
| 第七柜 | 螺紋聯接和螺旋傳動 |
| 鏈傳動、齒形鏈、滾子鏈、雙排滾子鏈、滾子鏈接頭型式（ A 、 B 、 C ）、鏈輪結構（ A 、 B 、 C ）、鏈傳動的張緊（ A 、 B ） | |
| 第八柜 | 齒輪傳動 |
| 外嚙合直齒圓柱齒輪傳動、內嚙合直齒圓柱齒輪傳動、齒輪齒條傳動、外嚙合斜齒圓柱齒輪傳動、人字齒輪傳動、傳遞相交軸運動（直齒錐齒輪傳動、斜齒錐齒輪傳動、曲線齒齒輪傳動）、傳遞交錯軸運動（蝸桿蝸輪） | |
| 第九柜 | 齒輪的基本性質 |
| 齒輪各部分的名稱和符號、漸開線的形式、正確嚙合條件、仿開法切制齒輪、展成法切制齒輪、輪齒折斷、齒面點蝕、齒面磨損、齒面膠合、漸開線曲面形成、斜齒條的壓力角、斜齒圓柱齒輪的受力分析、圓錐齒輪的受力分析、齒輪軸、實體式齒輪、腹板式圓柱圓錐齒輪、鑄造輪輻式圓柱齒輪 | |
| 第十柜 | 齒輪系 |
| 定軸齒輪系（ A 、 B ）、平面行星齒輪第（ A 、 B ）、空間行星齒輪系、行星減速器中的齒輪系、可變向的齒輪系、汽車后橋差速器、擺線針輪傳動機構、諧波齒輪傳動、減速器 | |
| 第十一柜 | 軸和軸轂聯接 |
| 傳動軸、直軸（光軸、階梯軸、空心軸）、曲軸、撓性鋼絲軸、圓螺母定位、彈性檔圈固定、緊定螺釘固定、壓板軸端固定裝置、平鍵聯接、導向平鍵聯接、楔鍵聯接、半圓鍵聯接、花鍵聯接 | |
| 第十二柜 | 軸承 |
| 滾動體的種類、調心球軸承、調心滾子軸承、圓錐滾子軸承、推力球軸承、深溝球軸承、角接觸球軸承、圓柱滾子軸承、軸承的直徑系列、內圈軸向固定的常用方法、外圈軸向鎖緊方法、全固式支承、固游式支承、整體式徑向滑支軸承、部分式徑向滑動軸承、油孔、油溝 | |
| 第十三柜 | 其它常用零部件 |
| 套筒聯軸器、凸緣聯軸器、萬向聯軸器、齒輪聯軸器、彈性套柱銷聯軸器、彈性柱銷聯軸器、牙嵌式離合器、磨擦離合器、牙嵌式安全離合器、滾柱式超越離合器、圓截面壓縮彈簧、圓截面拉伸、盤簧、板彈簧、圓截面扭轉彈簧 | |
