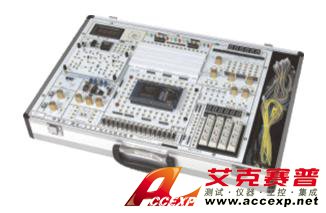

TSI SAE數電、摸電、EDA綜合實驗系統
申請服務
- 產品介紹
TSI SAE數電、摸電、EDA綜合實驗系統能夠完成“電路基礎”、“模擬電子技術”、“數字電子技術”、“ISP在系統編程EDA實驗”、“VHDL設計”、“電子系統綜合設計”等課程的實驗。在實驗方式上采用全新理念，保留了經典的傳統基礎功能模塊驗證性實驗，增加了對中大規模復雜系統的設計、分析和管理實驗，TSI SAE數電、摸電、EDA綜合實驗系統為學生提供了二次開發的良好環境，加強了學生對系統設計概念的培養和實踐，以適應電子系統日趨數字化、復雜化和大規模集成化發展的需要，真正做到學用結合，為創新性人才的培養打下良好基礎。
一、TSI SAE數電、摸電、EDA綜合實驗系統系統特點:
TSI SAE數電、摸電、EDA綜合實驗系統置具有安全、穩定、可讀、可調整、直觀、靈活和新型等特點，操作簡單方便，裝置運行可靠。具有很強的二次開發功能。
1、安全性
人員安全的保護：不論實驗裝置在正常工作或故障狀態下，不會危及操作人員的人身安全。
對誤操作的保護：不會因為誤操作而導致實驗裝置損壞。
電源的過流保護：因短路等故障而過流時，可自動切斷實驗裝置電源。
電源的電壓保護：電源電壓過高或欠壓時，將自動切斷實驗裝置電源。
2、直觀性
實驗裝置功能模塊的主要電氣原理或特征將在面板或電路卡上指示，實驗裝置各功能引腳的符號標注在面板上。
3、靈活性
實驗裝置采用主板和各模塊分離的設計，可編程器件焊接在獨立模塊上。通過選擇模塊可以選擇不同廠家、不同型號、不同規模的可編程器件，既可適應不同的教學需要，也使系統的功能和規模擴展變得更為方便。
為了方便實驗操作，減少對實驗儀器儀表的依賴，實驗裝置主板上各部分功能模塊（包括一些基本功能模塊和實驗小工具）幾乎都是相互獨立的，可以根據需要選擇模塊進行接線。
實驗裝置提供擴展集成插座、面包板和部分必須的分立元件等，留有足夠的接線機會，也給實驗裝置留有足夠的機動靈活性。
4、新穎性
實驗裝置提供了邏輯可編程實驗平臺和模擬可編程實驗平臺，其中邏輯可編程實驗平臺包括CPLD/FPGA模塊，模擬可編程實驗平臺包括ispPAC模塊。不同模塊使用不同的芯片，根據需要可選擇不同功能芯片的模塊插接到實驗主板上。
二、TSI SAE數電、摸電、EDA綜合實驗系統技術指標:
（一）數字電路功能單元
1、4×4矩陣鍵盤：矩陣式結構，組合按鍵。
2、8位乒乓開關：開關量輸入。
3、十六進制8421撥碼盤：提供0～9,A～F 十六進制編碼值。
4、24位開關量輸出：發光二極管紅、黃、綠色三組各八只高亮度發光二極管，含電流驅動。
5、6位LED顯示：7段數碼管靜態顯示方式6位，動態顯示方式1-6位均可，含電流驅動。
6、有源晶振：4MHz標準時鐘，通過模塊跳線器選擇，向可編程器件的CLK1提供時鐘。
7、可編程脈沖序列發生器：由555振蕩器構成頻率可調、脈沖數可設置的脈沖序列發生電路。
8、單脈沖發生器：提供加消抖處理單個±脈沖輸入。
9、邏輯筆：可測量邏輯高低電平、高阻和脈沖狀態。
（二）模擬電路功能單元
1、模擬電路模塊接入區：可接入各種模擬電路實驗模塊
2、波形發生器單元
輸出波形：方波、三角波、正弦波
幅值：正弦波：0～14V（14V為峰-峰值，且正負對稱）
三角波：0～24V（24V為峰-峰值，且正負對稱）
方波：0～24V（24V為峰-峰值，且正負對稱）
頻率范圍：分四檔2HZ～20HZ、20HZ～200HZ、200HZ～4KHZ、4KHZ～100KHZ
3、直流信號源單元：雙路±5V、±0.5V、兩檔連續可調。
4、3位半數字電壓表：測量范圍：-19.99V～+19.99V
（三）EDA實驗功能單元
1、由數字電路功能單元、模擬電路功能單元共同組成。
2、可編程器件模塊（根據要求選擇）
（四）擴展實驗模塊區
1、集成電路擴展插座：可插實驗用IC芯片或ispPAC模塊。
2、面包板單元。
三、TSI SAE數電、摸電、EDA綜合實驗系統實驗內容：
（一）數字部分基本實驗：
（l）門電路邏輯功能及測試；
（2）組合邏輯電路(半/全加器)；
（3）R-S、D、JK4、觸發器；
（4）三態輸出觸發器、鎖存器；
（5）集成計數器及寄存器；
（6）時序電路測試及研究；
（7）譯碼器和數據選擇器；
（8）波形發生及單穩態觸發器；
（9）555時基電路
可選做如下實驗：
（10）CMOS門電路測試；
（11）門電路的驅動能力測試；
（12）MSI加法器實驗；
（13）寄存器及其應用實驗；
（14）順序脈沖和脈沖分配器電路；
（15）多路模擬開關及其應用實驗；
（16）四路優先判決電路實驗；
（17）TS、OC門的功能測試及其應用實驗；
（18）邏輯筆實驗與分析實驗；
（19）競爭冒險實驗；
（20）計數器MSI芯片的應用；
（21）施密特觸發器及其應用實驗；
（22）數字定時器實驗；
（23）電子校音器實驗；
（24）TTL不同系列芯片性能和參數的測定實驗；
（25）TTL與CMOS相互連接實驗；
（26）觸發器應用實驗；
（27）時序電路應用實驗；
（28）單穩態觸發器及其應用實驗；
（29）電壓變換器實驗；
（30）示波器多蹤顯示接口實驗
（二）模擬部分實驗內容：
（1）分立元件電路實驗
1、基本單級放大電路；
2、兩級放大電路；
3、負反饋放大電路；
4、射級跟隨器；
5、差動放大電路；
6、比例求和運算放大電路；
（2）集成運算放大電路
7、模擬運算電路
①電壓跟隨器
②反向比例放大器
③同相比例放大器
④反相求和比例放大器
⑤雙端輸入求和放大電路；
8、積分與微分電路
①積分電路
②微分電路
③微積分電路；
9、波形發生電路
①方波發生器
②占空比可調的矩形波發生器
③三角波發生電路
④鋸齒波發生電路；
10、有源濾波器
①低通濾波器
②高通濾波器
③帶阻濾波器；
11、電壓比較器
①過零比較器
②反相滯回比較器
③同相滯回比較器；}
（3）其它實驗
12、集成電路RC正弦波振蕩；
13、集成功率放大器；
14、整流濾波與并聯穩壓電路；
15、串聯穩壓電路；
16、集成穩壓電路；
17、RC正弦波振蕩器；
18、LC振蕩器及選頻放大器；
19、電流/電壓轉換電路；
20、電壓/頻率轉換電路；
21、互補對稱功率放大器；
22、波形變換電路
（三）電路分析基本實驗：
1、常用電子元件的特性認識（2、3端元件）；
2、伏安特性的測試；
3、受控源特性的研究；
4、R、C電路特性；
5、1、2階電路的瞬態（時域）響應；
6、雙口網絡的研究。
（四）EDA實驗內容
1、單元電路設計實驗：
（1）常用門電路設計；
（2）編碼器/譯碼器設計；
（3）觸發器及時序電路設計；
（4）同步/異步計數器設計；
（5）鍵盤掃描實驗；
（6）加法器實驗
2、綜合設計實驗：
（1）SSI組合電路的設計與冒險競爭觀察；
（2）MSI組合電路的設計；
（3）可讀寫寄存器的設計。
3、 研究創新實驗：
（1）數字頻率計；
（2）數字電子鐘設計；
（3）十字路口交通燈自動控制器的設計；
（4）出租車計費器的設計；
（5）數字濾波器設計；
（6）DAC、ADC模型設計；
（7）數字模擬綜合系統設計
四、TSI SAE數電、摸電、EDA綜合實驗系統配置:
1、數電/模電/EDA實驗箱一臺（含電源）
2、交流電源線一根
3、在系統邏輯可編程模塊一塊（或多塊選配）
4、在系統模擬可編程模塊一塊（多塊選配）
5、并行下載電纜一根
6、模擬電路實驗板一塊（多塊選配）
7、電壓表棒一支
8、實驗指導書一套
9、實驗導線若干根
