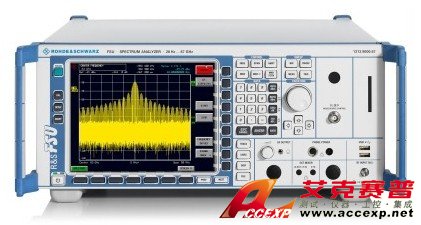

R&S FSU8 8G頻譜分析儀
名稱：頻譜分析儀
品牌：
型號：
簡介：RSFSU8 是一款高性能頻譜分析儀，RSFSU8具有出色的相位噪聲、動態范圍、測量精度，RSFSU8可滿足射頻分析的任何挑戰，可廣泛用于 67GHz 以下的航空航天和國防或常規微波應用領域。 RSFSU8主要特點： 頻率范圍 20 Hz ...
申請服務
- 產品介紹
R&S®FSU8 是一款高性能頻譜分析儀，頻譜分析范圍20Hz到8GHz, R&S®FSU8具有出色的相位噪聲、動態范圍、測量精度，R&S®FSU8可滿足射頻分析的任何挑戰，可廣泛用于 67GHz 以下的航空航天和國防或常規微波應用領域。
R&S®FSU8主要特點：
• 頻率范圍 20 Hz ～ 3.6 GHz、8 GHz、26.5 GHz、43 GHz、46 GHz、50 GHz 和 67 GHz (使用外部混頻器可達到 110 GHz/1 THz)
• 卓越的射頻性能
º 相位噪聲低 -- –128 dBc (1 Hz)，10 kHz載波偏置下的典型值為–133 dBc (1 Hz)
º DANL –158 dBm (1 Hz)
º 三階截止點（TOI）典型值 +25 dBm
• 分辨率帶寬 1 Hz ～ 50 MHz
• 動態范圍最高，例如 3GPP ACLR 測量時高達 84 dB
• 采用預放 (R&S®FSU-B24) 測量 DANL 時
º 典型值–168 dBm (1 Hz)，20 GHz 時
º 典型值–155 dBm (1 Hz)，50 GHz 時
• TOI、MC ACP(R)、OBW、CCDF、APD 等測量功能
• 滿足蜂窩標準、無線連接性標準和一般性標準的測量應用，例如相位噪聲、噪聲系數、矢量信號分析等等
型號
型號 訂貨號
R&S®FSU3 頻譜分析儀 20Hz到3.6GHz 1313.9000.03
R&S®FSU8 頻譜分析儀 20Hz到8GHz 1313.9000.08
R&S®FSU26 頻譜分析儀 20Hz到26.5GHz 1313.9000.26
R&S®FSU43 頻譜分析儀 20Hz到43GHz
最大RBW 10MHz 1313.9000.43
R&S®FSU46 頻譜分析儀 20Hz到46GHz 1313.9000.46
R&S®FSU50 頻譜分析儀 20Hz到50GHz 1313.9000.50
R&S®FSU50 頻譜分析儀 20Hz到50GHz
最大RBW 10MHz 1313.9000.49
R&S®FSU67 頻譜分析儀 20Hz到67GHz 1313.9000.67
R&S®FSU67 頻譜分析儀 20Hz到67GHz
最大RBW 10MHz 1313.9000.66
R&S®FSU 出色的射頻性能
出色的射頻性能一直是羅德與施瓦茨頻譜分析儀的標志，R&S®FSU 繼承了這一傳統，具有以下無可比擬的卓越的射頻指標：
頻率范圍：
• R&S®FSU3：20 Hz ~ 3.6 GHz
• R&S®FSU8：20 Hz ~ 8 GHz
• R&S®FSU26：20 Hz ~ 26.5 GHz
• R&S®FSU43：20 Hz ~ 43 GHz
• R&S®FSU46：20 Hz ~ 46 GHz
• R&S®FSU50：20 Hz ~ 50 GHz
• R&S®FSU67：20 Hz ~ 67 GHz
射頻性能：
• DANL 測量的典型值為 -158 dBm (1Hz)（無預放）
• 單邊帶相位噪聲典型值 - 133 dBc (1Hz) @ 10 kHz 偏離，載波 640 MHz
• 相位噪聲典型值 - 160 dBc/Hz @ 10 MHz 偏離，載波 640 MHz
• 三階截止點典型值 25 dBm
• 1 dB壓縮點典型值 13 dBm
• WCDMA ACLR 動態范圍為 77.5 dB / 84 dB（采用噪聲校正）
單邊帶相位噪聲
分辨率帶寬 ≤ 100 kHz 時的顯示線性度（對 30 臺儀器進行測量）
準確度：
• 3.6 GHz 以下總電平不確定度為 0.3dB
• -70 dB 時線性誤差小于 0.1dB
無噪聲校正時 WCDMA 信號鄰道功率測量的動態范圍
IQ 下變頻器:
• 中頻數字轉換器 14 位 32MHz（20.4MHz 中頻）
• IQ 存儲器 2x512 ksamples
速度：
• 頻域掃描時間2.5ms
• 時域掃描時間 1 µs
• 每秒可測量 70 次（包括利用 GPIB 進行跡線傳輸）
• 在列表模式下，利用遠程控制可減少測量時間。
R&S®FSU67 -- 第一款采用基頻混頻、頻率范圍直接達到 67 GHz的頻譜分析儀
• 20 Hz ～ 67 GHz 之間只需一次連接，從而簡化了測試設置
• 67 GHz 全跨度掃描
• 頻率指示清楚，無需外部諧波混頻器提供圖像響應和多次響應
• 電平范圍更寬，容許參考電平顯著高于諧波混頻器
• 67GHz 以下電平準確度始終保持良好水平
• 噪聲基底低：-152 dBm (1 Hz)，2 GHz 時，-130 dBm (1 Hz)，65 GHz 時
• 分辨率帶寬范圍大：1 Hz ～ 50 MHz
• 具有各種濾波器特性：高斯、信道濾波器、FFT、6-dB EMI 濾波器
• 配備各種檢波器，包括均方根值、準峰值
• 全面的功率測量功能（CP、ACP、時域功率）
• 可以直接連接 R&S®NRP 功率頭（需使用選配件 R&S®FS-K9 和 R&S®NRP-Z6）
• 諧波失真和雜散測量功能
• 顯示線性度高，小于 0.1 dB
• 相位噪聲和噪聲系數應用固件
• 外部信號發生器控制功能，可使用外部微波信號源作為跟蹤信號發生器進行標量網絡測量
R&S®FSU67 的全跨度掃描說明 67GHz 以下噪聲基底非常低
經過濾波仍然存在的倍頻器的諧波（即便 是高達50 ～ 67 GHz 的諧波)，經過一次掃描就能根據有用信號輕松測量出來。
為了能夠處理產品開發過程中的各種測量任務，在所有相關的測量領域內，測量儀器必須提供全面的功能和卓越的性能。R&S®FSU 完全能夠滿足這些要求。
• 各種檢波器可供選擇
º 最大值、最小值、自動峰值、采樣、均方根值、平均值、準峰值
• 可進行雜散測量，掃描點高達 100001 個
• RBW 特征：
º 10 Hz ～ 100 kHz 數字式濾波器（1、2、3、5步進）
º 39 個信道濾波器，頻率范圍 100 Hz ～ 5 MHz
º 模擬式濾波器，頻率范圍 300 kHz ～ 10 MHz（1、2、3、5步進）
º RRC 濾波器（NADC、TETRA、3GPP）
º EMI 濾波器：200 Hz，9 kHz，120 kHz
º FFT 濾波器 1 Hz ～ 30 kHz / FFT 濾波器模式可調
º 6-dB EMI 濾波器，范圍 10 Hz ～ 1MHz， 10步進
1 MHz 信道濾波器與 1 MHz 分辨率濾波器對比
• CP/ACP/Fast ACP 測量功能采用眾多預定義標準
多種標準可供選擇
• 多載波 ACP 測量，支持獨立載波間距
• 自動 TOI、OBW 和 AM 調制深度測試程序
• 諧波失真測量
• 可選擇各種標記功能
º 相位噪聲、噪聲、n dB 降低 / n dB 提高、峰值列表、頻率計數器（30ms 中 0.1Hz）
• CCDF 和 APD 功能（y 軸單位可采用百分比）
CCDF 測量功能
• 可編輯限值線，包括通過/未通過指示
• 衰減器步進為 5 dB
• 電子衰減器
• 預放最高頻率 26.5 GHz
• 中頻功率觸發器的靈敏度可達– 50 dBm 混頻器值
• 標記解調具有靜噪功能
• 跟蹤信號發生器支持功率掃描
• 門限觸發函數
• 內部跟蹤信號發生器
• 外部發生器控制
• 在跡線顯示功能激活的同時，可通過支持偏置調諧的外部混頻器擴展大頻率的范圍
• GPIB 指令集可兼容 HP 859x/8566/8591E/71100C/71200C/71209C
• GPIB 指令集可兼容 FSEx/FSIQ
• 在列表模式字下 GPIB 運行速度極快
• 21 cm 彩色 SVGA TFT 顯示屏
• 分屏顯示模式
• 可在 Embedded XP 操作系統下運行
º 輕松生成測量結果文檔
º 遠程桌面功能
º 兼容性（打印機驅動程序、聯網等等）
• 接口：GPIB，RS-232-C，LAN，USB
• VXI-11 遠程支持
• 多種應用固件可供選擇，包括 3GPP 通訊標準的碼域功率測量固件
º 藍牙®
º GSM/EDGE
º 3 GPP WCDMA、HSDPA、TD-SCDMA
º 藍牙®、1xEV-DV、1xEV-DO
º 噪聲系數和增益測量
º FM/PM/AM 測量解調器
º 相位噪聲測量
º 功率探頭測量支持R&S®NRP-Z11，Z21，Z22，Z23，Z24，Z51，Z55，Z81，Z91 功率探頭、外部功率計 R&S NRVD，HP EPM，HP 437B，HP438A 和功分器

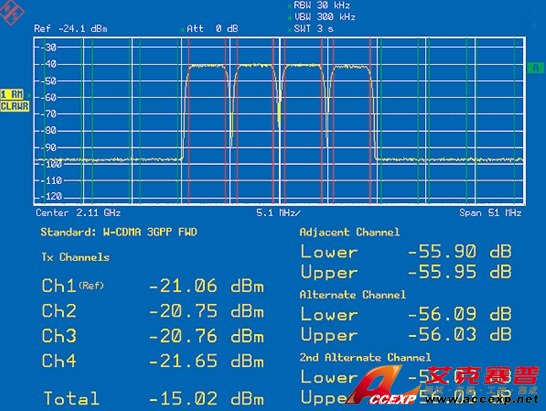

可同時測量 4 個信道的 ACP
