R&S FSH4 手持式頻譜分析儀，頻率100KHz～3.6GHz，內置前置放大器以及跟蹤信號源以及駐波比 橋和直流偏置。手持式頻譜分析儀將頻譜分析儀、網絡分析儀、電纜與天線分析儀、干擾捕獲分析儀以及功率計的功能集于一體。這款多功能分析儀可實現簡單高效的現場測量。堅固設計和內置手柄使其非常適用于戶外任務。
FSH4主要特點
- 9 kHz 至 20 GHz
- 出色的靈敏度，使用前置放大器時 < –161 dBm (1 Hz)
- 一體化分析儀：頻譜分析儀、網絡分析儀和 CAT
- 內部跟蹤源、VSWR 電橋、偏置器
- 采用堅固耐用的防水外殼，適用于現場應用
FSH4特性和優點
多功能分析儀
R&S FSH4 手持式頻譜分析儀具備用于室內外應用的所有基本功能：

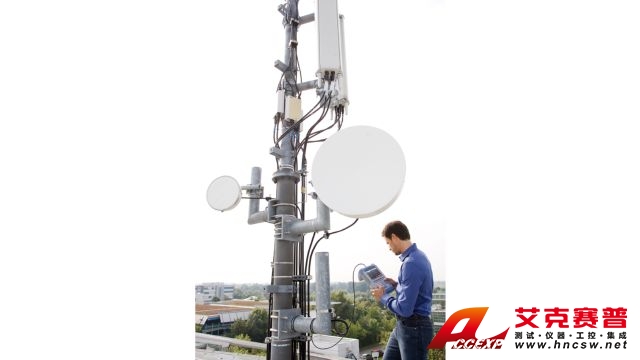

- 發射站的安裝與維護
- 分析發射信號（LTE、NB-IoT、TD-SCDMA、WCDMA、CDMA、GSM 等）
- 信道功率和雜散測量
- 電纜和天線測量
- 標量或矢量網絡分析
- 干擾分析
- 場強測量
- 實驗室或維修中的 EMI 診斷
可靠伙伴
R&S FSH4 手持式頻譜分析儀提供多種型號。這款一體化分析儀具備內置跟蹤源、VSWR 電橋和偏置器。無需使用多臺分析儀以進行現場測量。
出色的射頻性能
R&S FSH4 手持式頻譜分析儀體型雖小，但具備一流的靈敏度和三階截止點特性。因此，該分析儀具有良好的動態范圍，可處理低功率和高功率信號。
- 使用前置放大器時的 DANL（分辨率帶寬 = 1 Hz，歸一化），8 GHz 至 13.6 GHz：–162 dBm 典型值
- TOI (IP3)，300 MHz 至 3.6 GHz：+15 dBm 典型值
精簡準備工作

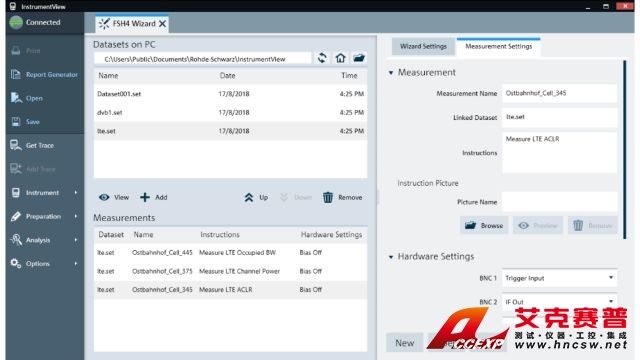

是否要在有限時間內完成現場任務？可以在前往現場之前，使用 R&S InstrumentView 軟件預先定義測量參數和步驟。這有助于節省時間并減少現場出現的人為錯誤。
FSH4可用選項
R&S FSH-B106
；
描述 ：鋰離子電池盒，6.75 Ah工廠安裝；電池容量從 4.5 Ah 升級到 6.75 Ah蜂窩系統產品
R&S FSH-K10
；
描述 ：GSM、EDGE 測量應用
R&S FSH-K44
；
描述 ：適用于導頻通道與 EVM 測量的 3GPP WCDMA 基站收發信臺/NodeB 應用
R&S FSH-K44E
；
描述 ：適用于碼域功率測量的 3GPP WCDMA 基站收發信臺/NodeB 應用（需要 R&S FSH-K44）
R&S FSH-K46
；
描述 ：適用于導頻通道與 EVM 測量的 CDMA2000 基站收發信臺應用
R&S FSH-K46E
；
描述 ：適用于碼域功率測量的 CDMA2000 基站收發信臺應用（需要 R&S FSH-K46）
R&S FSH-K47
；
描述 ：適用于導頻通道與 EVM 測量的 1xEV-DO 基站收發信臺應用
R&S FSH-K47E
；
描述 ：1xEV-DO 基站收發信臺 PN 掃頻儀和時域功率測量應用需要 R&S FSH-K47（軟件許可）
R&S FSH-K48
；
描述 ：TD-SCDMA 基站收發信臺功率和 EVM 測量
R&S FSH-K48E
；
描述 ：TD-SCDMA/HSDPA 基站收發信臺功率和 EVM 測量（需要 R&S FSH-K48）
R&S FSH-K50
；
描述 ：適用于導頻通道與 EVM 測量的 LTE FDD 下行鏈路應用
R&S FSH-K50E
；
描述 ：適用于增強型通道與調制測量的 LTE FDD 下行鏈路應用（需要 R&S FSH-K50）
R&S FSH-K51
；
描述 ：適用于導頻通道與 EVM 測量的 LTE TDD 下行鏈路應用
R&S FSH-K51E
；
描述 ：適用于增強型通道與調制測量的 LTE TDD 下行鏈路應用（需要 R&S FSH-K51）
R&S FSH-K56
；
描述 ：NB-IoT 測量應用僅適用于序列號 ≥ 105000 的 R&S FSH 分析儀
R&S FSH-K40
；
描述 ：通過 LAN 或 USB 遠程控制
R&S FSH-K43
；
描述 ：接收機模式和通道掃描測量
R&S FSH-K105
；
描述 ：EMF 測量應用EMF 測量應用（軟件許可）雷達產品
R&S FSH-K29
；
描述 ：使用功率探頭的脈沖測量（軟件許可）干擾分析產品
R&S FSH-K14
；
描述 ：瀑布圖測量應用
R&S FSH-K15
；
描述 ：干擾分析測量應用（軟件許可）
R&S FSH-K16
訂單號碼
1309.7494.03
描述 ：地理標記測量應用
R&S FSH-K17
；
描述 ：室內測繪測量應用（軟件許可）CAT/VNA 測量產品
R&S FSH-K41
；
描述 ：故障點距離測量（僅適用于 .24/.28/.23/.30 型號，建議使用 R&S FSH-Z320 或 R&S FSH-Z321 和 R&S FSH-Z28 或 R&S FSH-Z29）
R&S FSH-K42
；
描述 ：矢量反射和傳輸測量（僅適用于 .24/.28 型號，需要 R&S FSH-Z28 或 R&S FSH-Z29，.23/.30 型號標配單端口反射和傳輸測量功能）
R&S FSH-K45
；
描述 ：矢量電壓表（僅適用于 .24/.28/.23/.30 型號，需要 R&S FSH-Z28 或 R&S FSH-Z29）儀器安全產品
R&S FSH INSTRUMENT SECURITY
訂單號碼
1173.9128.52
描述 ：電腦軟件產品
R&S Instrument view
訂單號碼
1328.7315.00
描述 ：
R&S CDS-LL
；
描述 ：
