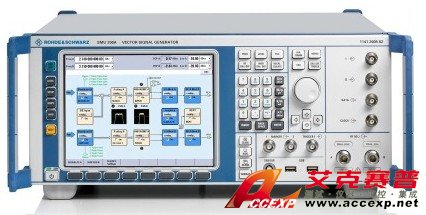

R&S SMU200A 矢量信號發生器
名稱：信號發生器
品牌：
型號：
簡介：德國羅德與施瓦茨RS公司SMU200A矢量信號發生器不僅包含兩個獨立的信號發生器（機箱高度只有4U），而且還具有無與倫比的射頻和基帶特性。RSSMU200A專為滿足現代通信系統的研發和生產的全部需求設計。 SMU200A矢量信號發生器主要特...
申請服務
- 產品介紹
德國羅德與施瓦茨R&S公司SMU200A矢量信號發生器不僅包含兩個獨立的信號發生器（機箱高度只有4U），而且還具有無與倫比的射頻和基帶特性。R&S®SMU200A專為滿足現代通信系統的研發和生產的全部需求設計。
SMU200A矢量信號發生器主要特點
• 第一條射頻通道從 100 kHz 至 2.2/3/4/6 GHz
• 選配第二條射頻通道從 100 kHz 至 2.2/3 GHz
• 提供兩條完整的基帶通道
• 支持 3GPP LTE FDD 和 TDD、3GPP FDD/HSPA/HSPA+、GSM/EDGE/EDGE演進、TD-SCDMA, WiMAX™ 及其他重要數字標準
• 2×2 MIMO，可實時衰落
• 兩臺儀器組合使用可實現2×4或 4×2 MIMO
• 可選配高達40條衰落路徑的衰落模擬器
• I/Q 調制器射頻帶寬高達 200 MHz
• 可選配帶實時編碼器的基帶發生器和任意波形發生器
• 出色的射頻性能
R&S®SMU200A矢量信號發生器專為滿足現代通信系統的研發和生產的全部需求設計，R&S®SMU200A不僅由兩個獨立的信號發生器組成（機箱高度只有4U），而且還具有無與倫比的射頻和基帶特性。
SMU200A矢量信號發生器由于采用了模塊化設計可充分滿足多種使用要求。第一條RF通道可配備四種可用頻率選件中的一種，用戶可選擇頻率上限2.2 GHz / 3 GHz / 4 GHz 或 6 GHz。另外，第二條RF通道還可分別安裝2.2 GHz和3 GHz的上限頻率。所有選擇頻率選件的下限是100 kHz。
基帶部分還可以同時安裝兩個信號發生器，它們可以實時產生復雜信號，并且配備有一個任意波形發生器，可提供高達128Msample的I和Q信號(512Mbyte)存儲空間。不同基帶產生的信號可以相加。每個信號都可以進行頻率偏移。可選配高達40條衰落的衰落模擬器，以模擬多徑傳播。
R&S®SMU200A可以配備多種選件，例如所有當今重要的數字標準測量選件和功能性能提升選件，例如MIMO衰落或相位相干。關于所有可用選件和各個選件詳細介紹的連接，請參見“訂購信息”。
R&S®SMU200A采用現代直覺式操作理念，操作起來既快捷又容易。
包含兩個信號發生器
• 第一條射頻通道的頻率選擇范圍是100 kHz 到2.2 GHz/3 GHz/4 GHz/6 GHz
• 可選擇上限為2.2GHz或3GHz的第二條射頻通道
• 提供兩條完整的基帶通道
• 在數字域內可無遺漏的合并各種基帶信號（例如用于多種標準基站的測試）
出色的信號質量
• I/Q 調制器射頻帶寬高達 200 MHz
• 單邊帶相位噪聲非常低，典型值只有-135 dBc (f = 1 GHz, 20 kHz 載波偏置, 1 Hz 測量帶寬)。 采用增強相位噪聲性能時典型值為 -139 dBc
• 寬帶噪聲典型值為 -153 dBc (CW, f = 1 GHz, >10 MHz 載波偏置, 1 Hz 測量帶寬)
• 出色的ACLR，3GPP FDD時典型值為+70 dB
• 電平可重復性非常高，為0.05 dB
• 輸出功率高達+19 dBm (PEP), 過量程時為 + 26 dBm
• 標配高穩定度的參考振蕩器
無與倫比的靈活性
• 2 x 2 MIMO ，可實時衰落
• 可兩臺儀器組合使用2×4或 4×2 MIMO
• 可選配高達40條衰落路徑的衰落模擬器
• 支持EUTRA/LTE FDD 和 TDD信號產生
• 支持 WiMAX™ IEEE 802.16-2004/Corr1-2005、802.16e-2005 和 WiBro
• 四條用于 3GPP FDD的實時碼道，支持HSDPA和HSUPA
• 數據幀可混合，一個幀內可同時包含GSM、EDGE和EGPRS2時隙（每個幀的符號率相同）
• 基帶信號發生器帶有通用編碼器，可實時生成信號
• 任意波形發生器分為16 Msamples、 64 Msamples 或 128 Msamples三種
• R&S®WinIQSIM2™ 和 R&S®WinIQSIM™仿真軟件支持任意波形發生器
直觀的操作
• 彩色顯示屏的像素為800 × 600（SVGA格式）
• 直覺式用戶界面，可顯示信號流圖形（框圖）
• 通過內置瞬態記錄儀顯示基帶信號圖形
• 上下文感應幫助系統
產品制造的理想之選
• 頻率和電平設置時間非常短 (<2 ms)
• 電子衰減器在整個電平范圍內頻率可達6GHz
• 采用射頻列表模式和多段波形可靈活的進行高速測量
• 由于將兩個完整的信號發生器合在一起，機箱高度只有四個高度單位高，因而占用空間極小
連接性
• 可選配數字I/Q輸入和輸出：支持R&S®EX-IQ-Box 靈活數據格式和時鐘信號生成
• 支持R&S®NRP功率探頭
• 通過LAN（千兆以太網、VXI11）和GPIB實現遠程控制
• 通過遠程桌面或VNC遠程操作
• 用戶可選擇觸發和標記信號
• 鍵盤、鼠標和記憶棒連接USB連接器
• 滿足LXI Class C標準
