首頁 > 產品展示 > 半導體設備 > 物性分析測試儀器 >

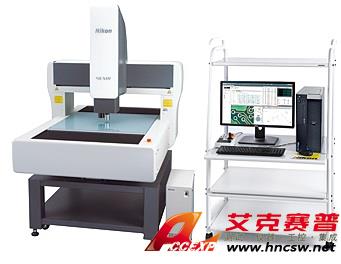

nikon尼康 CNC影像測儀VMZ-R6555

名稱：物性分析測試儀器

品牌：

型號：

簡介：尼康 VMZ-R6555CNC影像測儀載物臺行程:650mm(X)x550mm(Y)x200mm(Z)應用領域：適用大型零部件和對載物臺上的多個工件進行逐步和重復測量Type1~3：大型PCB、大型塑料模制品等Type4/TZ：高密度...

國家高新技術企業
科技創新小巨人
ISO9001認證

申請服務

獲取報價申請演示保修/維修/計量校準等服務

產品介紹

nikon尼康 CNC影像測儀VMZ-R6555載物臺行程:650mm(X)x550mm(Y)x200mm(Z)應用領域：適用大型零部件和對載物臺上的多個工件進行“逐步和重復”測量Type1~3：大型PCB、大型塑料模制品等Type4/TZ：高密度大型PCB等TypeA：大型沖壓鈑金件、大型塑料模制件等類型1、2和3-標準倍率變焦頭

VMZ-R6555CNC影像測儀

載物臺行程:650mm(X)x550mm(Y)x200mm(Z)

nikon尼康 CNC影像測儀VMZ-R6555應用領域：

適用大型零部件和對載物臺上的多個工件進行“逐步和重復”測量

Type1~3 ：大型PCB、大型塑料模制品等

Type4/TZ ：高密度大型PCB等

TypeA ：大型沖壓鈑金件、大型塑料模制件等

類型1、2和3-標準倍率變焦頭

Type10.5X~7.5X Type21X~15X Type32X~30X

類型1、2和3使用尼康15X變焦光學系統，具有長工作距離，寬視場（FOV）以及主達0.35的數值孔徑。所有標準變焦頭都配備LED落射、透射和內部/外部環形照明器，提供頂部照明光、底部照明光以及具有三種不同斜角照明光，確保清晰呈現模糊的邊緣。

類型4和TZ-高倍率變焦頭

Type4 4X~60X TypeTZ1X~X7.5/16X~120X

類型4和TZ使用尼康15X和120X變焦光學系統，具有更高的倍率精度和更高的數值孔么（0.46)。類型4配有LED落射、透射和環形照明器，提供頂部照明光、底部照明光和50度斜角照明光。TZ配有適用于主物鏡鏡頭（16~120x)的落射、透射和暗場照明器，以及適用于輔助物鏡鏡頭（1~7.5X）的LED落射和暗場照明器。

類型A-寬視場變焦頭

TypeA0.35X~3.5X

類型使用尼康10X變焦光學系統，具有低部率精度范圍內最寬的視場，最長的工作距離和最高的數值孔么（0.11），而且它配備了LED落射、透射和環形照明器，提供頂部和斜角照明光。

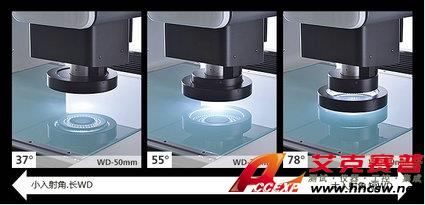

8段LED內外環形照明器

Type1~3

類型1、2和3配有8段LED內外環形照明器，能夠提供最佳照明條件，清晰呈現模糊的邊緣。您可以從8個照明器段的任意方向選反37度、55度、和75度這三個斜角之一，還可以組合使用任意照明器段以及使用任意光強度。

改善不確定度

尼康全新線性編碼器ModuRay配有非接觸式讀取頭，有助于提高確定度。

nikon尼康 CNC影像測儀VMZ-R6555規格

型號	VMZ-R6555
XYZ行程	650X550X200
最小讀取單位	0.1微米
被測物最大重量	50kg
測量精度 EUX、MPE EUY、MPE	1.2+4L/1000um
EUXY、MPE	2+4L/1000um
Z軸測量精度（激光自動對焦）	1.2+5L/1000um
攝像頭	黑白1/3英寸CCD、彩色1/3英寸CCD（選購件）※ ※彩色攝頭選購件只能與類型1、2和A配合使用。
物鏡鏡頭的工作距離
類型1、2和3	37度斜角時為50mm、55度斜角時為36mm、78度斜角時為10mm
類型4	30mm
類型TZ	使用主物鏡鏡頭時為11mm，使用左側物鏡鏡頭時為32mm
類型A	未使用激光AF時為73.5mm，使用激光AF時為63mm
倍率和視場
類型1	0.5~7.5X /9.33X7~0.622X0.467mm
類型2	1~15X /4.67X3.5~0.311X0.233mm
類型3	2~30X /2.33X1.75~0.155X0.117mm
類型4	4~60X /1.165X0.875~0.07~0.068
類型TZ	1~120X /4.67X3.5~0.039X0.029mm
類型A	0.35~3.5X /13.3X10~1.33X1mm
自動對焦	類型1、2、3、4和TZ配備TTL激光AF和圖像AF 類型A標配圖像AF，激光AF作為選購提供
照明器
類型1、2和3	LED落射和透射照明器，8段LED內外環型照明器（內部環形照明器呈37度斜角，外部環形照明器呈55度和78度斜角）
類型A	LED落射和透射照明器，呈18度斜角的8段LED環形照明器
電源	AC 100-240V±10% 50或60HZ
使用電流	5A-2.5A
主機尺寸和工作臺	1200X1640X1820mm/約665kg
控制器尺寸	190X450X440mm /約15KG
占地(含工作臺上的PC)	2400X2000mm
