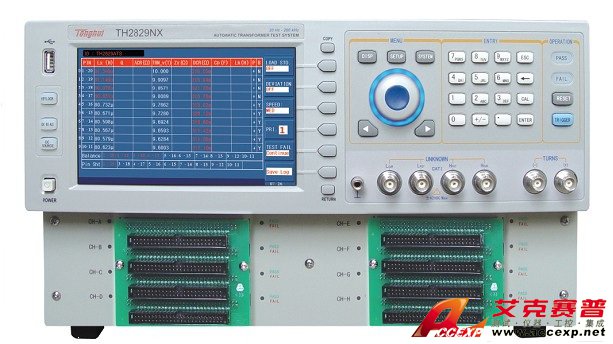

同惠TH2829NX變壓器綜合測試儀
名稱：LCR測試儀
品牌：
型號：
簡介：變壓器的腳位越來越多，傳統20P、24P或48P的測試儀已經遠遠滿足不了要求，客戶往往要采取分次測試或用多臺儀器疊加測試的方式來解決，既影響效率又增加成本。TH2829NX多腳位變壓器自動測試系統的出現，給客戶徹底解決了此測試難題。同惠TH...
申請服務
- 產品介紹
同惠TH2829NX變壓器綜合測試儀簡要介紹：
多腳位測試
從此不必再為測試腳位不夠而煩惱
變壓器的腳位越來越多，傳統20P、24P或48P的測試儀已經遠遠滿足不了要求，客戶往往要采取分次測試或用多臺儀器疊加測試的方式來解決，既影響效率又增加成本。TH2829NX多腳位變壓器自動測試系統的出現，給客戶徹底解決了此測試難題。同惠TH2829NX變壓器綜合測試儀基本型腳位為96P,向上以24P為單位遞增，最多192P，客戶可以按需靈活選擇。
一體化整體機箱設計
讓你的桌面寬敞而整潔
同惠TH2829NX變壓器綜合測試儀沿用了同惠24P和48P機型首創的一體化設計理念，將測試主機和掃描治具合二為一，大大節約了客戶寶貴的桌面空間。
高效測試
無與倫比的高速測試使測試效率全面提升
當今制造業，高效測試是控制和降低成本的強有力的手段，生產效率的提高將顯著而持續地為企業創造價值。同惠TH2829NX變壓器綜合測試儀將先進的測試技術、控制技術、顯示技術、處理器技術等融于一體，可達到無與倫比的75次/秒的測試速度，整機掃描速度比TH2819X提高了近50%。TH2829NX還提供了前面板PASS/FAIL LED指示，當僅需了解合格與否的信息而關閉LCD時，測試速度更可提高，在業界處于全面領先地位。
完整測試
精簡您的測試工序，真正的一鍵OK
網絡變壓器普遍帶有二極管或LED，以往的測試儀器不具備二極管性能的測試，這必然給網絡變壓器制造商的測試帶來很大的不便，甚至成為提高效率的瓶頸。針對網絡變壓器測試的這一困惑，TH2829NX可配置高效的二極管正反向測試功能（選件），正向測試恒定電流源可在0-100mA任意設置，反向測試電流可低至1uA。
降低預算
標配的0-100mA/10V直流偏置電源使您的預算大為降低
同惠TH2829NX變壓器綜合測試儀在為您帶來超強功能體驗的同時，時刻牢記為您節約預算。0-100mA/10V偏置電源是網絡變壓器測試的必備功能，以往該功能均作為選件而需要客戶額外付費，TH2829NX為您標準配置了該項功能，不再需要考慮是否加裝。
魚和熊掌可以兼得：以往變壓器測試系統的100mA偏流源與1A偏流源兩者只可二者選一。而今，TH2829NX徹底摒棄了這一概念，兩者可以同時具備，并且可在前面板獨立控制。
更多信息
掃描測試結果整屏顯示，LCR可四種參數同時顯示
電子變壓器是一種多腳位多參數的特殊電子器件，其測試需對多種參數進行掃描。以往變壓器測試系統由于顯示器的限制，測試結果需要多次翻頁方能全面觀察。TH2829NX采用7英寸800x480彩色TFT LCD顯示器，將所有單次掃描測試結果融匯于一頁之中，極大方便了操作者對測試結果的觀察和判斷。
當選擇LCR測試功能時，不僅可以以傳統的主、副參數顯示，還能以兩組主、副參數同時顯示的方式，將更多的結果信息呈現出來，無須頻繁轉換測試參數菜單。
快捷的文件系統
提供多種設置文件搜索模式
同惠TH2829NX變壓器綜合測試儀儀器內部可存儲最多20組儀器設定文件，這也增加了尋找特定文件的難度。同惠TH2829NX變壓器綜合測試儀提供了多種文件搜索方法。模糊搜索：輸入關鍵詞可尋找到與關鍵詞相關的文件；精確搜索：準確的文件名輸入查找；條碼搜索：輸入條形碼或掃描條形碼查找相應的設定文件。
無憂升級 軟件升級方便快捷
與TH2818X/TH2819X文件系統、測試治具保持兼容
通過儀器自身USB接口，可隨時升級系統軟件，不斷提升儀器性能和操作體驗。
同惠具有多年自動變壓器測試儀器生產銷售的歷史，TH2818X/TH2819X自動變壓器測試系統獲得了廣大客戶的信賴與支持。TH2829NX全面兼容TH2818X/TH2819X的所有控制接口和測試設定文件，無需為新老產品的兼容性問題而擔憂。
助力工藝改進
機內軟件提供多種統計分析能力
降低成本、改進產品工藝、提高產品合格率是所有變壓器制造廠家提高利潤和勞動生產率的主要方法。同惠TH2829NX變壓器綜合測試儀配備了Cpk，Ck，Cp等統計分析功能。客戶可對幾種選定參數（不超過5種）的測試結果進行分析，以快速獲取產品改進的分析數據，用于統計分析的樣本最多為9999個。
快速的治具自檢
提供掃描治具自檢功能，確保掃描治具可靠工作
變壓器掃描治具主要由上百個繼電器組成的陣列來掃描切換不同的測試腳位和測試信號。由于繼電器長期頻繁使用，會直接影響繼電器觸點性能，對掃描測試結果造成影響。TH2829NX提供了掃描治具繼電器性能的自檢功能，運行該功能可以查找故障繼電器，以進行及時修復，保證掃描治具始終處于良好的工作狀態。
方便的信息保存
掃描測試結果與顯示畫面直接U盤保存
同惠TH2829NX變壓器綜合測試儀前面板USB HOST接口能讓您快速而方便地使用外部USB存儲器或在儀器內部FLASH上保存狀態文件、變壓器掃描測量結果、LCR測試數據和LCD顯示圖像。
操作者可將上述數據以CSV、GIF等格式進行保存，方便您打印、匯總、存儲與分析。
性能躍升
圈數比測試是電子變壓器參數測試的一個極為重要的內容。較大的圈數比范圍和較弱的電磁耦合是圈數比準確測試的主要障礙。TH2829NX通過高達10Vrms的測試信號、獨特的變壓器初次級信號取樣和信號合成方法、改進的圈數比計算方法等一系列重要的改進提高，完善了變壓器圈數比準確與可靠的測試，并加快了圈數比的測試速度。
同惠TH2829NX變壓器綜合測試儀改善和提高了低DCR的測量能力，即使DCR較低時也能獲得準確而穩定的測量，這保證了低圈數粗線徑線圈DCR的可靠測量。
貼近顧客需求
新增條形碼讀入功能
同惠TH2829NX變壓器綜合測試儀可以通過USB HOST讀入被測產品條形碼。該功能可對以往的設置文件賦予條碼；可根據掃入條碼自動尋找對應測試設置文件；可用掃入條碼創建對應的文件；手工輸入條碼也可找到相應文件；發送測試結果可附加條碼信息。條碼輸入可較好地幫助客戶提高產品和文件管理能力。
創新的系統組網
通過LAN實現多臺儀器組網連通和數據傳遞
同惠TH2829NX變壓器綜合測試儀標配有10/100 Base-T LAN接口，PC可通過局域網連通所有儀器的LAN接口，借助同惠提供的組網軟件實現多臺變壓器自動測試系統的組網控制，組建網絡化自動變壓器測試系統。所有儀器設置文件可在PC編輯并發送至每臺儀器，也可檢查每臺儀器的測試過程，通過網絡將測試結果數據快速上傳PC以進行存儲、統計與分析。
同惠TH2829NX變壓器綜合測試儀的性能特點：
7英寸16：9 TFT LCD顯示器，分辨率800RGB×480
測試頻率：200kHz, 分辨率0.5mHz
測試腳位：96P、120P、144P、168P、192P
測試信號范圍：5mV-2Vrms(10Vrms定制), 分辨率100μV
最快測試速度：9ms/次(LCR)
內置0-100mA/0-10V偏置電源, 可選配1A偏流源
二極管正反向特性檢測，滿足網絡變壓器參數完整測試
更寬的阻抗測量范圍與更好的小信號測試穩定性
改進的高圈數比和弱耦合變壓器測試能力
改進的DCR測試能力，提高低電阻繞組的DCR測試能力
單屏可容納全部掃描測試結果，無需翻頁
LCR測試可選擇一組或兩組主、副參數顯示
靈活的時間標記系統，文件設定、校準偏差與扣除時間均可記憶
對選定的掃描參數進行多檔分選
掃描治具繼電器自檢功能，保證掃描治具的可靠工作
靈活的偏差扣除方式
多種不良處理方式選擇
提供單參數測試循環，對獨立繞組進行測試判斷
管理員與操作員兩級密碼，提高測試安全和可靠性
機內20組設定文件保存，海量U盤設定文件保存能力
以CSV, GIF格式保存測試數據或圖像于USB存儲器
機內軟件提供Cpk, Cp, Ck等統計分析能力
條形碼讀入直接調用設定文件，管理測試產品品種
多種文件搜索模式：模糊搜索、精確搜索、條碼搜索等
參數設定文件向下兼容TH2818X/TH2819X
提供PC級儀器測試設定文件編程能力（選件）
USB HOST和RS232C兩種儀器操作軟件在線升級模式
多種接口方式支持上位機通訊
支持通過LAN接口實現多臺儀器組網
排線接口前后可選
同惠TH2829NX變壓器綜合測試儀的技術參數：
| 產品型號 | TH2829NX | 96/120/144/168/192Pin變壓器掃描測試+LCR數字電橋(選件)客戶確需安裝LCR數字電橋功能可聯系本公司業務人員或代理商另行購買，購買時請?zhí)峁┰敿?xì)的儀器序列號。 | |
| 基本測量準確度(詳見技術說明書) | LCRZ | 0.0005 | |
| DCR, 圈數比 | 0.001 | ||
| 校準條件 | 預熱時間：≥ 30分鐘； 環境溫度：23±5°C； 信號電壓：0.3Vrms - 1Vrms清“0”：OPEN、SHORT后； 測試電纜長度：0 m | ||
| 測試信號頻率 | TH2829NX | 范圍：20Hz—200kHz | 最小分辨率：0.5mHz準確度：0.01% |
| 信號源輸出阻抗 | 10Ω、30Ω、50Ω、100Ω可選， ±2% @1kHz | ||
| 正常 | 5mV—2Vrms(10Vrms 可選) | 最小分辨率：100μV, 準確度：10%x設定電壓+2mV | |
| AC測試信號電平 | 50μA—100mArms | 最小分辨率：1μA | |
| 恒定電平 | 10mV—1Vrms(5Vrms 可選) | 最小分辨率：100μV, 準確度：10%x設定電壓+2mV | |
| 100μA—50mArms | 最小分辨率：1μA | ||
| DC偏置電壓源 | 0V-± 10V | 最小分辨率：0.5mV, 準確度：1%x設定電壓+5mV | |
| 0mA-± 100mA | 最小分辨率：0.5μA | ||
| DC恒定電流源（選件）（用于二極管正向特性測試） | 0-± 100mA | 最小分辨率：5μA，準確度：1%x設定電流+0.2mA負載開路電壓：≤ 5 V | |
| DC偏置電流源（選件，TH2901） | 0-± 1A | 最小分辨率：0.25mA，準確度：1%x設定電流+2mA負載開路電壓：≤ 9 V | |
| 變壓器測試參數 | 圈數比, 圈數, 相位, 電感, 電容, 漏感, 品質因數, 交流電阻, 直流電阻, 平衡, 引腳短路，二極管正反向Turn Ratio, Turns, Phase, L, C, Lk, Q, ACR, DCR, Balance, Pin Short,Diode P/N | ||
| LCR數字電橋測試參數 | |Z|, |Y|, C, L, X, B, R, G, D, Q, θ, DCR, Turn-Ratio, Phase, Lk | ||
| DCR顯示范圍 | 0.00001 Ω－999.999 MΩ | ||
| 圈數比顯示范圍 | 1:0.001-1000:1 | ||
| 測量速度(≥10 kHz) | 快速: 75次/秒（13ms）,中速:11次/秒（90 ms）慢速：2.7次/秒（370 ms） | ||
| LCR參數顯示范圍 | |Z|, R, X 0.00001Ω — 99.9999MΩ |Y|, G, B 0.00001μs — 99.9999s C 0.00001pF — 9.99999F L 0.00001μH — 99.9999kH D 0.00001 — 9.99999 Q 0.00001 — 99999.9 θ(DEG) -179.999º— 179.999º θ(RAD) -3.14159 — 3.14159 Δ% -999.999% — 999.999% | ||
| 二極管測試 | 正向測試電流:0 — 99.999mA可編程 反向截止電流：0-99.999mA | ||
| 反向測試電壓:0 — 9.9999V可編程 正向?qū)妷海?-3.0000V | |||
| 等效電路 | 串聯, 并聯 | ||
| 量程方式 | 自動, 保持 | ||
| 觸發方式 | 內部, 手動, 外部, 總線 | ||
| 平均次數 | 1－255 | ||
| 校準功能 | 開路, 短路, 負載 | ||
| 數學運算 | 直讀, ΔABS, Δ% | ||
| 延時時間設定 | 0 - 60.000s, 1ms步進 | ||
| 比較器功能 | 10檔分選，BIN1～BIN9、NG、AUX | ||
| 檔計數功能 | |||
| PASS、FAIL前面板或掃描治具LED顯示 | |||
| 存儲器 | 40組LCRZ儀器設定文件20組變壓器掃描設定文件 | ||
| 接口 | 控制接口 | HANDLER（選件），從儀器后面板輸出 | |
| 通訊接口 | LAN、GPIB（選件）、USB DEVICE、RS232C | ||
| 存儲器接口 | USB HOST（U盤存儲或條形碼掃描） | ||
| 通用技術參數 | |||
| 工作環境 | 溫度 | 0°C − 40°C | |
| 濕度 | ≤90%RH | ||
| 電源要求 | 電壓 | 99V-121V AC , 198V-242V AC | |
| 頻率 | 47Hz-63Hz | ||
| 功耗 | 最大80VA | ||
| 體積(W×H×D) | 400mm×132mm×385mm | ||
| 重量 | 約13 kg |
訂貨信息
TH2829NX型自動變壓器測試系統
TH26005B
四端測試夾具
TH26011A
四端開爾文測試電纜
TH26004B
二端測試電纜
TH26010
鍍金短路板
可用選件
TH2829-SCANNER 24Pin掃描板單元
TH2829X-LCR
TH2829NX LCR測試功能
TH2829X-D
TH2829NX 二極管正反向檢測功能
TH26001
四端測試夾具
TH26006
軸向元件測試夾具
TH26007
磁環測試夾具
TH26008
SMD元件測試夾具
TH26009
SMD元件測試鉗
