美瑞克 RK2674-50KV超高壓耐壓測試儀是由輕型高壓試驗變壓器及配套控制臺組成，其性能優越、功能多，使用可靠，外形美觀，操作維修方便。
二、 技術參數：
容量：5KVA輸入電壓：200V 輸入電流：25A
輸出電壓：0-50KV輸出電流：0-100mA
三、 結構及面板布置示意圖

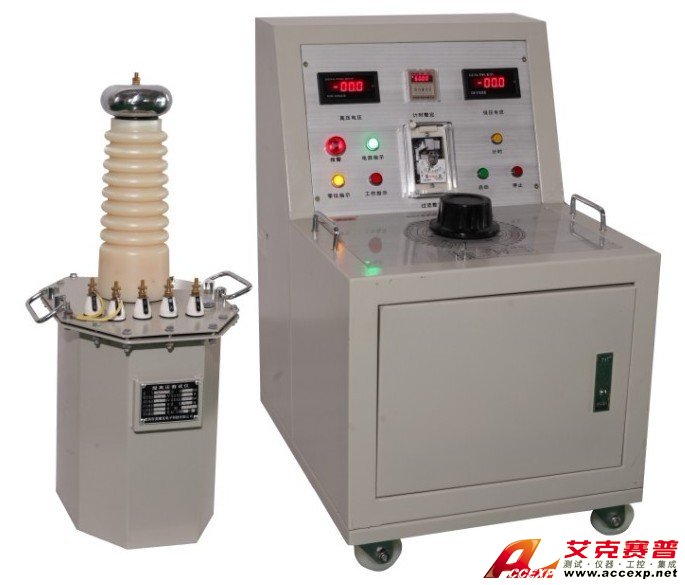

美瑞克 RK2674-50KV耐壓測試儀為臺式結構，殼體為冷扎鋼板結構，面板采用鋁合金噴砂工藝，面板元件布置如下：
本設備報警裝置電路簡單，性能可靠、具有計時、聲光同步報警功能。
四、 使用方法
1． 按照試驗要求將操作臺、變壓器、被試品連接好。
2． 插上電源，綠燈（—HG）亮，將調壓器手柄旋到零位，黃燈（—HY）亮，表示可進行試驗操作。
3． 按照被試品正常試驗所需電流大小和耐壓時間，選擇相應的整定電流,設定好過流繼電器（—KA）及時間繼電器（—KT）的動作值。過流動作值=流繼電器刻度盤讀數×互感器變比值(如流繼電器刻度盤讀數為1A,而互感器變比值為10則過流動作值=1*10=10A)，一般正常過流動作值最大只能設定為額定電流的1/3,否則電流過大會對被試品或設備造成損壞.會對其以上所有工作完成后，表示可以送電操作。按下啟動按鈕（—ST），一次主回路（—KM1）吸合，調壓器受電。順時針旋動調壓器手柄，調壓器升壓。此時零位燈（—HY）滅，送電指示燈（—HR）亮。密切注意電壓表（—PV）的指示，當升到被試品的耐壓值時，按下計時按鈕（—ST2）并注意被試品的情況。
4． 當耐壓計時到時，操作臺自動聲光報警。應立即逆時針旋轉調壓器手柄至零位，按下停止按鈕（—SP）和計時按鈕（—ST2），紅燈滅，黃燈亮。試驗即告完畢。
5． 在升壓或耐壓過程中，如發生短路、閃絡、擊穿等過流時，過流繼電器（—KA）動作，切斷主回路。此時應將調壓器逆時針旋轉至零位。
五、 使用條件
1． 溫度：0～40℃
2． 海拔高度：＜1000m
3． 相對溫度：＜85%
4． 工作場所應無嚴重影響絕緣的氣體、蒸氣、化學性塵埃及其它爆炸性和浸蝕性介質。
常規超高壓測試儀接線示意圖： 輸出50KV
六．注意事項
1.試驗前應檢查有否運輸損壞或不良接觸,并檢查各電器元件是否良好，特別是調壓器碳刷的接觸良好。
按照試驗要求將操作臺、變壓器、被試品按正確接線連接好。
2.一般正常過流動作值最大只能設定為額定電流的1/3,否則電流過大會對被試品或設備造成損壞。
3.當耐壓計時到時，操作臺自動聲光報警,應立即逆時針旋轉調壓器手柄至零位（請輕調手柄以防碳刷手臂撞壞嬌小的零位開關給你的工作帶來不便！）按下停止按鈕（—SP）和計時按鈕（—ST2），紅燈滅，黃燈亮。試驗即告完畢.另切勿直接按停止按鈕否則造成高電壓狀態下突然斷電而形成感應反高壓而導致被試品及試設備損壞。
4. 工作場所應無嚴重影響絕緣的氣體、蒸氣、化學性塵埃及其它爆炸性和浸蝕性介質,設不使用期間應安置在常溫干燥無塵環境.
5.設備在運輸過程中請將調壓器碳刷手臂調節離開零位開關以防碳刷手臂撞壞嬌小的零位開關給你的工作帶來不便！
七，美瑞克 RK2674-50KV產品裝箱單
1． 操作臺一臺
2． 耐壓儀主機（5KVA/50KV）一臺
3． 產品說明書一份
4． 產品合格證一張
二、 技術參數：
容量：5KVA輸入電壓：200V 輸入電流：25A
輸出電壓：0-50KV輸出電流：0-100mA
三、 結構及面板布置示意圖
美瑞克 RK2674-50KV耐壓測試儀為臺式結構，殼體為冷扎鋼板結構，面板采用鋁合金噴砂工藝，面板元件布置如下：
本設備報警裝置電路簡單，性能可靠、具有計時、聲光同步報警功能。
四、 使用方法
1． 按照試驗要求將操作臺、變壓器、被試品連接好。
2． 插上電源，綠燈（—HG）亮，將調壓器手柄旋到零位，黃燈（—HY）亮，表示可進行試驗操作。
3． 按照被試品正常試驗所需電流大小和耐壓時間，選擇相應的整定電流,設定好過流繼電器（—KA）及時間繼電器（—KT）的動作值。過流動作值=流繼電器刻度盤讀數×互感器變比值(如流繼電器刻度盤讀數為1A,而互感器變比值為10則過流動作值=1*10=10A)，一般正常過流動作值最大只能設定為額定電流的1/3,否則電流過大會對被試品或設備造成損壞.會對其以上所有工作完成后，表示可以送電操作。按下啟動按鈕（—ST），一次主回路（—KM1）吸合，調壓器受電。順時針旋動調壓器手柄，調壓器升壓。此時零位燈（—HY）滅，送電指示燈（—HR）亮。密切注意電壓表（—PV）的指示，當升到被試品的耐壓值時，按下計時按鈕（—ST2）并注意被試品的情況。
4． 當耐壓計時到時，操作臺自動聲光報警。應立即逆時針旋轉調壓器手柄至零位，按下停止按鈕（—SP）和計時按鈕（—ST2），紅燈滅，黃燈亮。試驗即告完畢。
5． 在升壓或耐壓過程中，如發生短路、閃絡、擊穿等過流時，過流繼電器（—KA）動作，切斷主回路。此時應將調壓器逆時針旋轉至零位。
五、 使用條件
1． 溫度：0～40℃
2． 海拔高度：＜1000m
3． 相對溫度：＜85%
4． 工作場所應無嚴重影響絕緣的氣體、蒸氣、化學性塵埃及其它爆炸性和浸蝕性介質。
常規超高壓測試儀接線示意圖： 輸出50KV
六．注意事項
1.試驗前應檢查有否運輸損壞或不良接觸,并檢查各電器元件是否良好，特別是調壓器碳刷的接觸良好。
按照試驗要求將操作臺、變壓器、被試品按正確接線連接好。
2.一般正常過流動作值最大只能設定為額定電流的1/3,否則電流過大會對被試品或設備造成損壞。
3.當耐壓計時到時，操作臺自動聲光報警,應立即逆時針旋轉調壓器手柄至零位（請輕調手柄以防碳刷手臂撞壞嬌小的零位開關給你的工作帶來不便！）按下停止按鈕（—SP）和計時按鈕（—ST2），紅燈滅，黃燈亮。試驗即告完畢.另切勿直接按停止按鈕否則造成高電壓狀態下突然斷電而形成感應反高壓而導致被試品及試設備損壞。
4. 工作場所應無嚴重影響絕緣的氣體、蒸氣、化學性塵埃及其它爆炸性和浸蝕性介質,設不使用期間應安置在常溫干燥無塵環境.
5.設備在運輸過程中請將調壓器碳刷手臂調節離開零位開關以防碳刷手臂撞壞嬌小的零位開關給你的工作帶來不便！
七，美瑞克 RK2674-50KV產品裝箱單
1． 操作臺一臺
2． 耐壓儀主機（5KVA/50KV）一臺
3． 產品說明書一份
4． 產品合格證一張
