PV-0126光伏逆變器檢測儀
名稱：電池測試儀
品牌：
型號：
簡介：PV-0126儀器按照IEC62109-2以及VDE0126-1-1的測量要求設計，綜合了IEC標準阻性電流和VDE標準容性電流的測量功能，還按照IEC62109-2標準的規定，增加了人體感知安全電流、絕緣阻抗的測量。 PV-0126儀器在...
申請服務
- 產品介紹
PV-0126儀器按照IEC62109-2以及VDE0126-1-1的測量要求設計，綜合了IEC標準阻性電流和VDE標準容性電流的測量功能，還按照IEC62109-2標準的規定，增加了人體感知安全電流、絕緣阻抗的測量。
PV-0126儀器在設計上采用了獨特家研發的可調節的阻性電路與可調節的容性電路（主機內置），實現了殘余電流快速可調與實時模擬，滿足IEC62109-2以及VDE0126-1-1的測試實驗要求，儀器的電壓電流采用數字雙排顯示，在測試殘余電流時可以實時監測電壓。
PV-0126儀器設有二段輸出超限報警和繼電器控制輸出，用戶可自行設置報警電壓或電流，超過報警限時，儀器將自動切斷輸出，以保護操作測試人員安全和避免危險。本儀器出廠默認設置為1.2A。
PV-0126儀器內置有雙通道示波器，任何筆記本電腦安裝專用程序后，利用USB與本測量?jī)x器連接，即可測量殘余電流分?jǐn)鄷r(shí)間、頻率和電壓幅度、電壓波形等，并可以在電腦筆記本上進行數據后臺操作，包括下載數據，保存數據，打印數據。本測量?jī)x器面板留有示波器Q9端口，與電腦筆記本連接后既是一個獨立的100MHz雙蹤示波器。該示波器參數可參見有關資料。
1. 功能
l 按照IEC62109-2的測量原理測量逆變器阻性連續殘余電流和突變殘余電流.
l 按照VDE0126-1-1的測量原理測量逆變器的容性連續殘余電流和阻性突變殘余電流.
l 按照IEC62109-2的測量原理測量逆變器火災性殘余電流.
l 按照IEC990的測量原理測量人體感知電流.
l 按照IEC62109-2的測量原理測量逆變器對光伏陣列絕緣電阻的探測保護功能.
2. 測量參數
l 真有效值殘余電流
l 真有效值電壓
l 殘余電流、電壓分?jǐn)鄷r(shí)間
l 殘余電流/電壓波形及失真
l 光伏陣列絕緣阻抗
3. 測量項目和量程
滿足IEC62109-2標準要求的測量項目有：
l 電阻性殘余電流：0－1000mA（調整步長為10%，最大電流試驗時間不應超過2秒）
l 被測逆變器功率：1-100kW
l 殘余電流頻率：10Hz-1000Hz
l 測量電壓：0－999V.r.m.s
l 人體感知電流：0－100mA
l 人體感知電流頻率：100kHz
l 絕緣阻抗：0－199kΩ
滿足VDE0126-1-1標準要求的測量項目有：
l 電阻性突變殘余電流：0－4999mA（調整步長為10%）
l 電容性殘余電流：0－500mA（調整步長為10%）
4. 測量精度
l 電流/電壓：0.3%F.S.±2 digit
l 絕緣電阻：OhmRTD0.2%F.S.±1 digit
l 頻率（示波器）：2%
l 采樣速率：1次/秒
5. 數字表頭顯示
l 最大顯示：電壓、電流9999；
l 絕緣阻抗：1999
l 超量程顯示：O.L
l 極性顯示：“－”符號自動顯示
l 報警設置顯示999
6. 超限保護輸出（用戶選擇）
l 250Va.c/1A（阻性負載）或
l 30Vd.c/2A（阻性負載，須指定）
l 繼電器保護負載出廠設定為1.2A，用戶可按說明書自行設定（不推薦）。
7. 使用環境
l 溫度：0-50℃
l 濕度：≤80%R.H.（無冷凝）
8. 示波器操作系統
Windows98/ME/2000/XP/VISTA
9. 安規
l 符合IEC61010/GB4793
l 本測量?jī)x器為I類設備，使用時必須與帶保護地的電源連接。
l 電源插座熔斷器為F2A/250V，應按此規格進行更換。
l 耐壓強度：1500Va.c
l 絕緣阻抗：100MΩ/500Vd.c

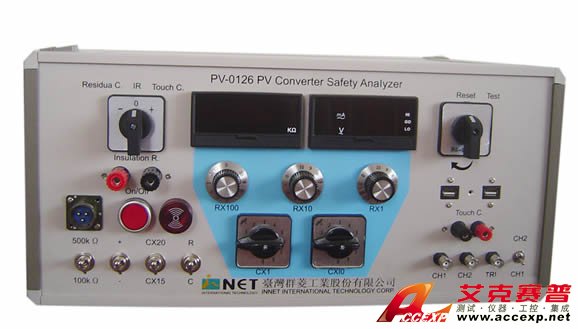

10、光伏逆變器檢測儀PV-0126產品外觀圖: 490*340*240mm
11、光伏逆變器檢測儀質量保證
質保期：本產品免費質保期為12 個月。
