Fluke 1587兆歐表的絕緣測試典型實例
2012-03-28

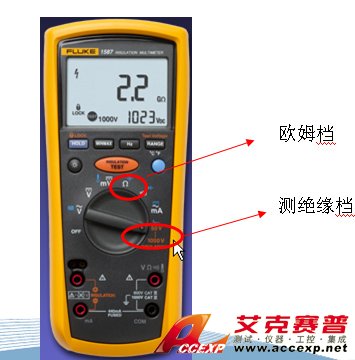

交流傳動系統調試時，必須對變頻器和電動機的主回路和控制回路分別進行絕緣測試，從而保證系統的安全運行，湖南艾克塞普儀器公司首席測試工程師Tony.Li特通過Fluke1587多用途絕緣表(圖1-1)進行實地測試演示，為用戶提供技術指導。Fluke 1587不僅對主回路進行快速精確測量，而且還能提供‘電阻檔’功能對控制回路進行絕緣測試。
二、測試絕緣
1)變頻器主回路(以VACON NXP 產品為例)絕緣測量應遵循下列步驟：

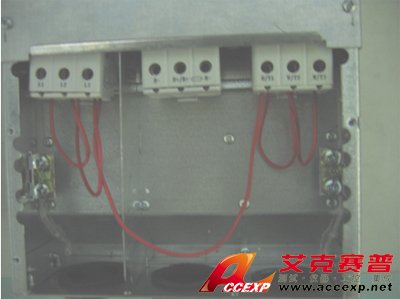

● 斷開變頻器所有與外界的接線，確保被測電路未連接任何電源。然后將輸入L1,L2,L3和輸出端U，V，W短接在一起，如圖2-1
● 將測試探頭插入‘+，-’輸入端子,然后將‘-’另一端接到‘接地點’。
● 選擇Fluke1587兆歐表上的’Insulation test’測試功能。
● 通過‘Range’按鈕選擇合適的測試電壓(500Vdc)。
● 將探頭與待測電路連接，儀表會自動檢測電路是否通電。如果電路中的電壓超過30Vac or dc,測試被自動禁止。

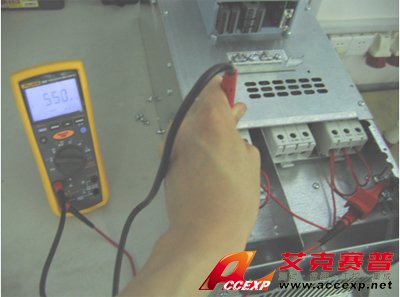

● 按住‘Insulation test’測試鍵，讀出表上所顯示的阻抗值。讀數達到穩定可能需要幾秒鐘。阻抗值越高越好,此時讀數為550兆歐，可以判斷該絕緣良好。如圖2-3。
● 繼續將探頭留在測試點上，然后釋放‘Insulation test’按鈕。被測電路即開始通過儀表放電，直至結束。
2)變頻器控制回路(以VACON NXP 產品為例)絕緣測量時應該注意的是——-必須用Fluke1587表帶的‘電阻檔’進行連續性測試，一般測試值>=1兆歐，表示絕緣良好
3) 電動機絕緣測試時，應相對于接地線，分別測試U,V,W三相繞組線，一般測量值>=5兆歐，表示絕緣良好。
Fluke-1587絕緣測試多用表在單臺緊湊的手持儀表中集成了數字絕緣測試儀和全功能的數字多用表，為交流傳動系統調試，故障檢測和預防性維護提供了最大限度的多功能性。
