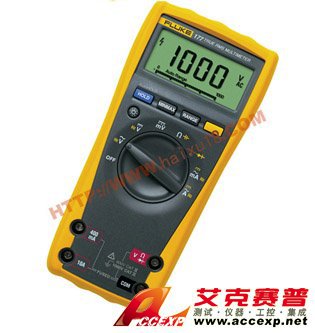

福祿克多功能萬用表的使用方法
2014-07-07
1、測喇叭、耳機、動圈式話筒：用R×1Ω檔，任一表筆接一端，另一表筆點觸另一端，正常時會發出清脆響量的“噠”聲。如果不響，則是線圈斷了，如果響聲小而尖，則是有擦圈問題，也不能用。
2、測電容：用電阻檔，根據電容容量選擇適當?shù)牧砍蹋⒆⒁鉁y(cè)量時對于電解電容黑表筆要接電容正極。①、估測微波法級電容容量的大小：可憑經驗或參照相同容量的標準電容，根據指針擺動的最大幅度來判定。所參照的電容不必耐壓值也一樣，只要容量相同即可，例如估測一個100μF/250V的電容可用一個100μF/25V的電容來參照，只要它們指針擺動最大幅度一樣，即可斷定容量一樣。②、估測皮法級電容容量大小：要用R×10kΩ檔，但只能測到1000pF以上的電容。對1000pF或稍大一點的電容，只要表針稍有擺動，即可認為容量夠了。③、測電容是否漏電：對一千微法以上的電容，可先用R×10Ω檔將其快速充電，并初步估測電容容量，然后改到R×1kΩ檔繼續測一會兒，這時指針不應回返，而應停在或十分接近∞處，否則就是有漏電現象。對一些幾十微法以下的定時或振蕩電容（比如彩電開關電源的振蕩電容），對其漏電特性要求非常高，只要稍有漏電就不能用，這時可在R×1kΩ檔充完電后再改用R×10kΩ檔繼續測量，同樣表針應停在∞處而不應回返。
3、在路測二極管、三極管、穩壓管好壞：因?yàn)樵趯?shí)際電路中，三極管的偏置電阻或二極管、穩壓管的周邊電阻一般都比較大，大都在幾百幾千歐姆以上，這樣，我們就可以用萬用表的R×10Ω或R×1Ω檔來在路測量PN結的好壞。在路測量時，用R×10Ω檔測PN結應有較明顯的正反向特性（如果正反向電阻相差不太明顯，可改用R×1Ω檔來測），一般正向電阻在R×10Ω檔測時表針應指示在200Ω左右，在R×1Ω檔測時表針應指示在30Ω左右（根據不同表型可能略有出入）。如果測量結果正向阻值太大或反向阻值太小，都說明這個PN結有問題，這個管子也就有問題了。這種方法對于維修時特別有效，可以非常快速地找出壞管，甚至可以測出尚未完全壞掉但特性變壞的管子。比如當你用小阻值檔測量某個PN結正向電阻過大，如果你把它焊下來用常用的R×1kΩ檔再測，可能還是正常的，其實這個管子的特性已經變壞了，不能正常工作或不穩定了。
4、測電阻：重要的是要選好量程，當指針指示于1/3～2/3滿量程時測量精度最高，讀數最準確。要注意的是，在用R×10k電阻檔測兆歐級的大阻值電阻時，不可將手指捏在電阻兩端，這樣人體電阻會使測量結果偏小。
5、測穩壓二極管：我們通常所用到的穩壓管的穩壓值一般都大于1.5V，而指針表的R×1k以下的電阻檔是用表內的1.5V電池供電的，這樣，用R×1k以下的電阻檔測量穩壓管就如同測二極管一樣，具有完全的單向?qū)щ娦浴５羔槺淼腞×10k檔是用9V或15V電池供電的，在用R×10k測穩壓值小于9V或15V的穩壓管時，反向阻值就不會是∞，而是有一定阻值，但這個阻值還是要大大高于穩壓管的正向阻值的。如此，我們就可以初步估測出穩壓管的好壞。但是，好的穩壓管還要有個準確的穩壓值，業余條件下怎么估測出這個穩壓值呢？不難，再去找一塊指針表來就可以了。方法是：先將一塊表置于R×10k檔，其黑、紅表筆分別接在穩壓管的陰極和陽極，這時就模擬出穩壓管的實際工作狀態，再取另一塊表置于電壓檔V×10V或V×50V（根據穩壓值）上，將紅、黑表筆分別搭接到剛才那塊表的的黑、紅表筆上，這時測出的電壓值就基本上是這個穩壓管的穩壓值。說“基本上”，是因?yàn)榈谝粔K表對穩壓管的偏置電流相對正常使用時的偏置電流稍小些，所以測出的穩壓值會稍偏大一點，但基本相差不大。這個方法只可估測穩壓值小于指針表高壓電池電壓的穩壓管。如果穩壓管的穩壓值太高，就只能用外加電源的方法來測量了（這樣看來，我們?cè)谶x用指針表時，選用高壓電池電壓為15V的要比9V的更適用些）。
6、測三極管：通常我們要用R×1kΩ檔，不管是NPN管還是PNP管，不管是小功率、中功率、大功率管，測其be結cb結都應呈現與二極管完全相同的單向?qū)щ娦裕聪螂娮锜o(wú)窮大，其正向電阻大約在10K左右。為進一步估測管子特性的好壞，必要時還應變換電阻檔位進行多次測量，方法是：置R×10Ω檔測PN結正向?qū)娮瓒荚诖蠹s200Ω左右；置R×1Ω檔測PN結正向?qū)娮瓒荚诖蠹s30Ω左右，（以上為47型表測得數據，其它型號表大概略有不同，可多試測幾個好管總結一下，做到心中有數）如果讀數偏大太多，可以斷定管子的特性不好。還可將表置于R×10kΩ再測，耐壓再低的管子（基本上三極管的耐壓都在30V以上），其cb結反向電阻也應在∞，但其be結的反向電阻可能會有些，表針會稍有偏轉（一般不會超過滿量程的1/3，根據管子的耐壓不同而不同）。同樣，在用R×10kΩ檔測ec間(對NPN管）或ce間（對PNP管）的電阻時，表針可能略有偏轉，但這不表示管子是壞的。但在用R×1kΩ以下檔測ce或ec間電阻時，表頭指示應為無窮大，否則管子就是有問題。應該說明一點的是，以上測量是針對硅管而言的，對鍺管不適用。不過現在鍺管也很少見了。另外，所說的“反向”是針對PN結而言，對NPN管和PNP管方向?qū)嶋H上是不同的。
2、測電容：用電阻檔，根據電容容量選擇適當?shù)牧砍蹋⒆⒁鉁y(cè)量時對于電解電容黑表筆要接電容正極。①、估測微波法級電容容量的大小：可憑經驗或參照相同容量的標準電容，根據指針擺動的最大幅度來判定。所參照的電容不必耐壓值也一樣，只要容量相同即可，例如估測一個100μF/250V的電容可用一個100μF/25V的電容來參照，只要它們指針擺動最大幅度一樣，即可斷定容量一樣。②、估測皮法級電容容量大小：要用R×10kΩ檔，但只能測到1000pF以上的電容。對1000pF或稍大一點的電容，只要表針稍有擺動，即可認為容量夠了。③、測電容是否漏電：對一千微法以上的電容，可先用R×10Ω檔將其快速充電，并初步估測電容容量，然后改到R×1kΩ檔繼續測一會兒，這時指針不應回返，而應停在或十分接近∞處，否則就是有漏電現象。對一些幾十微法以下的定時或振蕩電容（比如彩電開關電源的振蕩電容），對其漏電特性要求非常高，只要稍有漏電就不能用，這時可在R×1kΩ檔充完電后再改用R×10kΩ檔繼續測量，同樣表針應停在∞處而不應回返。
3、在路測二極管、三極管、穩壓管好壞：因?yàn)樵趯?shí)際電路中，三極管的偏置電阻或二極管、穩壓管的周邊電阻一般都比較大，大都在幾百幾千歐姆以上，這樣，我們就可以用萬用表的R×10Ω或R×1Ω檔來在路測量PN結的好壞。在路測量時，用R×10Ω檔測PN結應有較明顯的正反向特性（如果正反向電阻相差不太明顯，可改用R×1Ω檔來測），一般正向電阻在R×10Ω檔測時表針應指示在200Ω左右，在R×1Ω檔測時表針應指示在30Ω左右（根據不同表型可能略有出入）。如果測量結果正向阻值太大或反向阻值太小，都說明這個PN結有問題，這個管子也就有問題了。這種方法對于維修時特別有效，可以非常快速地找出壞管，甚至可以測出尚未完全壞掉但特性變壞的管子。比如當你用小阻值檔測量某個PN結正向電阻過大，如果你把它焊下來用常用的R×1kΩ檔再測，可能還是正常的，其實這個管子的特性已經變壞了，不能正常工作或不穩定了。
4、測電阻：重要的是要選好量程，當指針指示于1/3～2/3滿量程時測量精度最高，讀數最準確。要注意的是，在用R×10k電阻檔測兆歐級的大阻值電阻時，不可將手指捏在電阻兩端，這樣人體電阻會使測量結果偏小。
5、測穩壓二極管：我們通常所用到的穩壓管的穩壓值一般都大于1.5V，而指針表的R×1k以下的電阻檔是用表內的1.5V電池供電的，這樣，用R×1k以下的電阻檔測量穩壓管就如同測二極管一樣，具有完全的單向?qū)щ娦浴５羔槺淼腞×10k檔是用9V或15V電池供電的，在用R×10k測穩壓值小于9V或15V的穩壓管時，反向阻值就不會是∞，而是有一定阻值，但這個阻值還是要大大高于穩壓管的正向阻值的。如此，我們就可以初步估測出穩壓管的好壞。但是，好的穩壓管還要有個準確的穩壓值，業余條件下怎么估測出這個穩壓值呢？不難，再去找一塊指針表來就可以了。方法是：先將一塊表置于R×10k檔，其黑、紅表筆分別接在穩壓管的陰極和陽極，這時就模擬出穩壓管的實際工作狀態，再取另一塊表置于電壓檔V×10V或V×50V（根據穩壓值）上，將紅、黑表筆分別搭接到剛才那塊表的的黑、紅表筆上，這時測出的電壓值就基本上是這個穩壓管的穩壓值。說“基本上”，是因?yàn)榈谝粔K表對穩壓管的偏置電流相對正常使用時的偏置電流稍小些，所以測出的穩壓值會稍偏大一點，但基本相差不大。這個方法只可估測穩壓值小于指針表高壓電池電壓的穩壓管。如果穩壓管的穩壓值太高，就只能用外加電源的方法來測量了（這樣看來，我們?cè)谶x用指針表時，選用高壓電池電壓為15V的要比9V的更適用些）。
6、測三極管：通常我們要用R×1kΩ檔，不管是NPN管還是PNP管，不管是小功率、中功率、大功率管，測其be結cb結都應呈現與二極管完全相同的單向?qū)щ娦裕聪螂娮锜o(wú)窮大，其正向電阻大約在10K左右。為進一步估測管子特性的好壞，必要時還應變換電阻檔位進行多次測量，方法是：置R×10Ω檔測PN結正向?qū)娮瓒荚诖蠹s200Ω左右；置R×1Ω檔測PN結正向?qū)娮瓒荚诖蠹s30Ω左右，（以上為47型表測得數據，其它型號表大概略有不同，可多試測幾個好管總結一下，做到心中有數）如果讀數偏大太多，可以斷定管子的特性不好。還可將表置于R×10kΩ再測，耐壓再低的管子（基本上三極管的耐壓都在30V以上），其cb結反向電阻也應在∞，但其be結的反向電阻可能會有些，表針會稍有偏轉（一般不會超過滿量程的1/3，根據管子的耐壓不同而不同）。同樣，在用R×10kΩ檔測ec間(對NPN管）或ce間（對PNP管）的電阻時，表針可能略有偏轉，但這不表示管子是壞的。但在用R×1kΩ以下檔測ce或ec間電阻時，表頭指示應為無窮大，否則管子就是有問題。應該說明一點的是，以上測量是針對硅管而言的，對鍺管不適用。不過現在鍺管也很少見了。另外，所說的“反向”是針對PN結而言，對NPN管和PNP管方向?qū)嶋H上是不同的。
