使用R&S FSW和SMW200A 進行衛星雜散測量
2024-01-22
在設計、驗證和制造射頻及微波設備時，有必要使用頻譜分析儀搜索雜散。
衛星應用中的發射機和接收機設備必須滿足極其嚴苛的雜散限值。這就意味著要在寬頻率范圍內檢測極低電平的雜散。一般情況下，需要使用窄分辨率帶寬 (RBW) 以便在高靈敏度下進行測量，但這樣一來，測量時間要長得多。即使采用配備 FFT 濾波器的快速頻譜分析儀，雜散檢測也可能花費數小時甚至數天。
一種新型雜散檢測算法可自動執行雜散測量并提高測量速度。
R&S?FSW-K50 雜散測量應用可通過三步法檢測并確定雜散。首先通過快速掃描測定最佳 RBW。然后進行二次掃描檢測可能的雜散。每個已知雜散頻率的最終高速搜索可確定峰值是實際雜散、噪聲偽像還是分析儀內部雜散。最后一步，進一步降低 RBW 以滿足信噪比要求。
R&S?FSW-K50 雜散測量應用的測量流程
1.頻譜視圖和噪聲基底估算
預計測量時間
帶最佳 RBW 的分段表格
2.雜散檢測
雜散檢測限值通過 / 失敗
初步雜散表格
3.雜散點搜索
通過 / 失敗
最終雜散表格
優化的 RBW（如需）

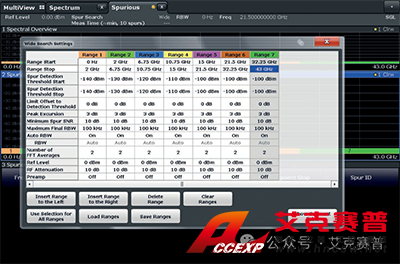

寬范圍雜散搜索的測量設置。在每個頻率分段范圍的均可配置參數。
與傳統的雜散測量應用相比，R&S?FSW-K50 具備多種優勢：
雜散檢測速度比現有頻譜分析儀快 30 倍，尤其是在低RBW 的情況下
根據允許的雜散水平最大值和所需信噪比自動計算 RBW
具備兩種不同的測量模式：適用于未知雜散場景的寬范圍檢測，以及適用于特定頻率的定向檢測

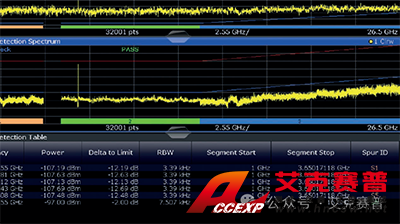

雜散測量應用結果屏幕。

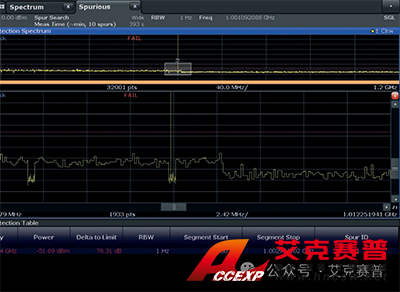

縮放雜散點搜索。降低雜散的 RBW 以減少噪聲基底并滿足用戶設定的 SNR 要求，同時測定峰值是否為真正的雜散。
