Accexp飛控系統半實物仿真及測試驗證環境解決方案
2017-04-14
飛機的飛控系統由自動飛行控制系統、主飛行控制系統和高升力控制系統等系統組成，直接影響著飛行安全性及穩定性。隨著航空技術的發展，對飛控系統的要求越來越高，軟件系統越來越復雜。由于航空設備的特殊性，不能直接在飛機上進行系統測試，而傳統的鐵鳥試驗無法充分實現有效的動態測試，這就需要搭建更方便和高效的地面測試驗證環境，能夠滿足飛控系統的動態測試需要，在飛行測試前對飛控系統進行全面的半實物測試與驗證。
面臨挑戰
• 需要模擬自動飛行控制系統、主飛行控制系統以及高升力控制系統；
• 需要實現自動飛控、主飛控及高升力控制系統軟件的集成、下載、調試；
• 完成自動飛行控制計算機、主飛行控制計算機及高升力控制計算機功能及性能測試；
• 需要實現自動飛行控制系統、主飛行控制系統以及高升力控制系統等完整飛控系統的聯合閉環仿真驗證；
• 需要測試驗證環境具備更優秀的實時性、更精確的動態模型、更高效的測試手段、更好的擴展性以及更可靠的集成技術；

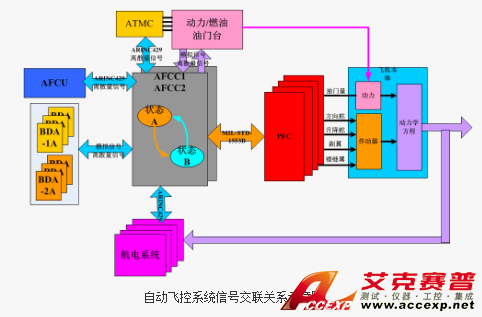

• 飛控系統半實物仿真測試驗證環境的結構關系如下圖所示。
解決方案
• 充分了解自動飛控分系統、主飛控分系統和高升力控制分系統在飛控系統中的信號交聯關系、功能、邏輯關系等
• 設計外圍激勵模型及信號模擬，以滿足調試和測試要求
• 定制開發測試硬件及功能軟件
測試驗證環境，能夠提供如下功能：
• 通過搭建完整的飛控系統及航電系統動態模型，與實時仿真系統共同完成測試激勵數據模擬功能和信號注入功能
• 通過自動測試控制軟件，完成測試數據輸入、測試用例編輯和測試過程控制功能
• 通過故障注入控制軟/硬件，完成物理層、電氣層和協議層的故障的注入與邏輯控制功能
• 通過數據采集軟件，完成測試數據采集、記錄、顯示、分析功能
• 通過虛擬控制軟件，完成各類顯控面板模擬功能
• 通過信號調理、適配單元，使系統信號連接靈活，滿足3個分系統獨立測試以及全系統聯合閉環測試使用
Accexp優勢
Accexp優勢
• 成熟的飛控系統測試技術及較好的飛控系統理論水平
• 復雜激勵系統建模和飛機動力學建模技術
• 強大的自動化測試技術，支持復雜邏輯的測試用例編制，完成手動及自動測試
• 高實時性的數據采集、存儲技術
• 針對復雜系統的信號調理箱、信號適配箱、斷線測試箱定制技術
• 靈活的系統架構設計技術，確保測試系統的擴展性和維護性
實施效果
• 通過Accexp的努力，順利實施并完成了飛控系統半實物仿真測試驗證環境的建設
• 該實驗室正在發揮其強大的地面測試功能，實現了飛控系統的全工況動態測試
• 優化了測試手段，提高了測試效率及可靠性
• 為下一步鐵鳥及飛行試驗提供了有力保障通過Accexp的努力，順利實施并完成了飛控系統半實物仿真測試驗證環境的建設
