ACCEXP SAIR640N 高溫爐窯熱像儀解決方案
2015-08-31
ACCEXP SAIR640N 高溫爐窯熱像儀解決方案可以對高溫物體（最高可達2500℃）提供非接觸式溫度分布測量，具有很高的動態分辨率和很高的空間分辨率。ACCEXP SAIR640N 高溫爐窯熱像儀解決方案特別為高溫測量、惡劣的工業環境下長期使用而設計。ACCEXP SAIR640N 高溫爐窯熱像儀解決方案使用對象有：冶金、玻璃、水泥等高溫過程控制、監控和質量控制。ACCEXP SAIR640N 高溫爐窯熱像儀解決方案由長沙艾克賽普儀器設備有限公司提供，以下是ACCEXP SAIR640N 高溫爐窯熱像儀解決方案的詳細介紹。如果您有任何疑問或者相關需求，可以聯系0731-84284278轉801，郵箱：shawn.xiao@hncsw.net。長沙艾克賽普儀器設備有限公司可以根據您的需求定制整套解決方案。
ACCEXP SAIR640N 高溫爐窯熱像儀解決方案的特征：
• 德國原裝紅外測溫儀探頭PYROVIEW 640N compact
• 寬范圍的連續測量范圍：600~1500℃, 可選達2500℃
• 高溫紅外熱像儀，波長0.8~1.1µm
• 測量頻率：25幀/秒
• 高動態2維Si CMOS陣列，640×480像素
• 有不同長度和不同視場角的探頭供選擇，可選帶傾角的探頭
• 系統內部通過光纖以太網進行實時數據采集
• 可觸發測量、報警監視和閾值監視
• 較大的動態范圍和16位A/D轉換增加精度

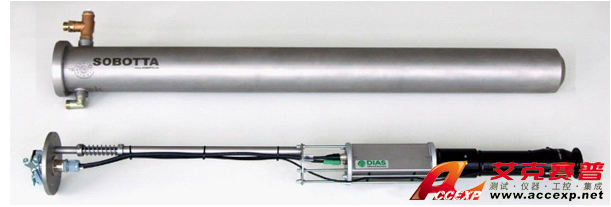

• 帶自動伸縮裝置、系統運行環境不能滿足時自動實現防護
• 系統可以輸出多達32個測溫單元點（或區域）的報警輸出
• 系統可以輸出多達32個測溫單元點（或區域）溫度模擬量輸出
ACCEXP SAIR640N 高溫爐窯熱像儀解決方案的軟件：
DRPYROSOFT軟件適合Windows®下使用，適合參與控制，該系列軟件功能強大，具有記錄、存貯、瀏覽測量數據和熱像圖，用戶可以操縱和控制熱像儀。主要功能如下：
• 實時數據記錄
• 分區定義、報警監視、閾值監視
• 趨勢分析
• 數據輸出(正文、位圖、視頻格式)
• 定義設置32個區域報警溫度范圍和32個區域溫度模擬量輸出
• 通過PROFIBUS總線、模擬量和數字量輸入/輸出、其它類接口進行過程控制。
可以根據用戶的需要定制軟件。
ACCEXP SAIR640N 高溫爐窯熱像儀解決方案的綜合指標：
光譜范圍：0.8µm~1.1µm
測溫范圍①：600℃~1500℃, 可選400~1500℃，600~1800℃，600~2000℃，600~2500℃
探 測 器：高動態2維Si-CMOS陣列（640×480 像素）
鏡頭：32°×24°，空間分辨率：0.9mrad
可選46°×35°，空間分辨率：1.3mrad
可選23°×17°，空間分辨率：0.6mrad
可選17°×13°，空間分辨率：0.3mrad
可選管道鏡頭71°×55°，空間分辨率：1.9mrad（PYROINC 640N）
NETD：<2 K（600℃，25Hz）
測量誤差②：2%×測量值，單位℃（目標溫度<1000℃）
測量頻率：內部25Hz，可選25Hz，12.5Hz，6.25Hz
響應時間：內部80 ms ，可選：2 / 測量頻率
通信接口：快速以太網 （時，最大25Hz）
數字輸入：2路電隔離數字輸入（觸發）
數字輸出： 2路電隔離數字輸出（報警）
連接方式：HR10A圓形插塞式連接器（12針，供電，數字輸入和數字輸出）M12-L （以太網） 圓形插塞式連接器
供電電源：220AC/1.0A

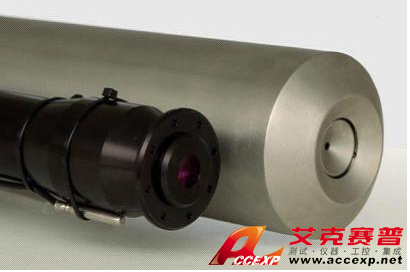

外殼：60mm×60mm×160mm（無鏡頭的熱像儀不銹鋼外殼），選帶全天候的外殼或帶冷卻套（IP65）的窯爐鏡頭，包含自動伸縮單元、自動關閉設備、控制和供電柜
操作溫度范圍：–10℃~50℃ （水冷），25℃~150℃（帶水冷）；–25℃~250℃（高溫水冷套）
存貯條件：–20℃~70℃
相對濕度：最大95%
軟件：Windows®下控制和圖像軟件，客戶定制軟件按要求定做
1、多種溫度范圍；
2、技術指標經過黑體標定，環境溫度為25℃；從1000℃起，目標溫度每增加100℃，誤差增加0.75%。
